AVMATRIX MMV1630 Multiviewer SDI & Commutateur Matrice

    MMV1630
    Prix : 1 149,00 €
    HT
    Ventes à l'échelle de l'UE, facturation pour livraisons intracommunautaires exonérée de TVA.

    Regrouper seize flux SDI sur un seul écran tout en conservant la possibilité de les acheminer individuellement : c'est la double fonction qu'assure le AVMATRIX MMV1630. En mode multiviewer 16 canaux, l'appareil accepte des signaux SD, HD et 3G-SDI détectés automatiquement sur chacune des seize entrées BNC 75 Ω. L'image mosaïque sort par deux sorties 3G-SDI et une sortie HDMI, avec un échantillonnage RGB 4:4:4 12 bits et YCbCr 4:4:4 12 bits, pour une résolution maximale de 1080p 50/60 images par seconde.

    En quelques pressions sur le panneau avant, le MMV1630 bascule en mode matrice 16×16. Chaque entrée SDI peut être acheminée indépendamment vers n'importe laquelle des seize sorties, y compris des flux DVB-ASI. Les sources de résolutions et de cadences différentes cohabitent sans conflit : caméras 1080i, serveurs de replay 720p et générateurs de caractères SD transitent tous par le même châssis. Vingt dispositions préréglées — de 4 à 16 fenêtres — permettent de basculer rapidement entre les configurations de supervision, et la fonction SOLO plein écran isole instantanément n'importe quelle source.

    Chaque fenêtre affiche des informations essentielles : un vumètre audio stéréo avec sélection de paires de canaux, un time code en temps réel, des étiquettes UMD personnalisables jusqu'à onze caractères et un indicateur d'état du signal qui signale toute perte ou anomalie. L'opérateur active ou désactive chaque incrustation fenêtre par fenêtre, adaptant la densité d'information à la situation — supervision rapide lors d'un concert ou contrôle minutieux en régie de télévision.

    Trois voies de commande sont disponibles : un panneau frontal avec boutons, encodeur rotatif et écran LCD de 2,2 pouces ; un logiciel PC gratuit connecté via le port Ethernet RJ-45 ; et un port RS-422 réservé à l'intégration de systèmes tiers. L'alimentation repose sur deux entrées DC redondantes (12–20 V), chacune alimentée par l'adaptateur 12 V / 5 A fourni, garantissant la continuité du signal en cas de défaillance d'un bloc secteur. Que le AVMATRIX MMV1630 prenne place dans un car régie, une cabine technique ou une salle de contrôle, son format 1RU 19 pouces centralise supervision et routage SDI au sein d'un seul équipement.

    Quantité
    Liste de souhaits
    Ajouter à comparaison

    Expédition vers l'UE

    Livraison dans toute l’UE pour 20 €, gratuite dès 1 000 €.

    Boutique B2B

    Boutique B2B réservée aux professionnels, prix HT.

    Achats en toute sécurité

    Distribution et garantie officielles de l'UE.

    Paiement sécurisé

    Paiements en ligne sécurisés via Stripe.

    Devis individuel

    Demande de devis via formulaire ou e-mail: avgear@avgear.shop

    1RU 16-CH 3G-SDI MULTIVIEWER & 16x16 3G-SDI MATRIX SWITCHER

    • Dual modes: 16-CH multiviewer and 16x16 matrix switcher
    • 16×3G-SDI auto-detected inputs
    • 2×3G-SDI & 1xHDMI multiview scaling outputs with audio
    • Full screen, and 20 preset multiview layouts with clock display
    • Time code, UMD, signal status and audio meter overlay
    • Front panel buttons and knob control with Icd display
    • Free PC control software via LAN port
    • Dual power design, redundant power


    MMV1630 is the perfect solution for a large broadcast project. One machine supports two modes, 16 channel SDI multiviewer mode and 16×16 SDI matrix switcher. The input signal Automatically detects SD, HD and 3G-SDI. The video format of multiview output can be selected from total 9 fomats from 720p to 1080p.

    Besides, 20 standard layouts with 16/12/11/10/9/8/6/4 preset in this device. You can even SOLO any input signal in full screen through the shortcut key. MMV16310 also supports UMD, audio meter, signal status and time code overlay. All functions can be quickly controlled by the PC software or front panel button & knob.

    Mode 1 - 16-Channel Multivewer
    MMV1630 is default as a 16-CH multiviewer, and it is perfect for large installations because all 16 independent 3G-SDI inputs signals output as a multiview signal with audio, then you only need a single display to monitor all input signals simultaneously. The video format of multiview output can be selected from total 9 fomats from 720p to 1080p. Besides, 20 standard layouts with 16/12/11/10/9/8/6/4 preset in this device. You can even SOLO any input signal in full screen through the shortcut key.

    Signal Status
    Signal staus overlay conveniently displays the SDI input signal status of each window.

    Audio Meter
    Each window has a 2-channel audio meter overlay for monitoring the audio status, and you can choose 2 out of 16-channel embedded audio from SDI input signal.

    UMD Overlay
    In each individual window, user can create custom UMD overlays up to 11 characters to indicate and mark the signal source information.

    Time Code
    Each window displays an independent time code of SDI input signal.

    Overlays
    Each window is a completely independent video monitor with overlays that you can turn on and off. For example, signal status, audio meters, UMD and time code.

    Mode 2 - 16x16 Matrix Switcher
    MMV1630 can be quikly cofigurated to a 16x16 SDI matrix switcher mode by the menu setting. Under matrix switcher mode, it is compatible with multiple format signal inputs in different resolutions and frame rates with auto detection

    1080 HD Signal In - 1080 HD Signal Out
    720P HD Signal In - 720P HD Signal Out
    NTSC/PAL Signal In - NTSC/PAL Signal Out

    Control Methods

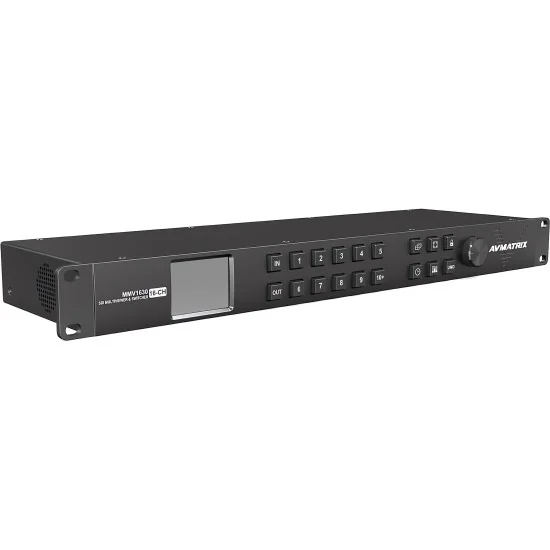

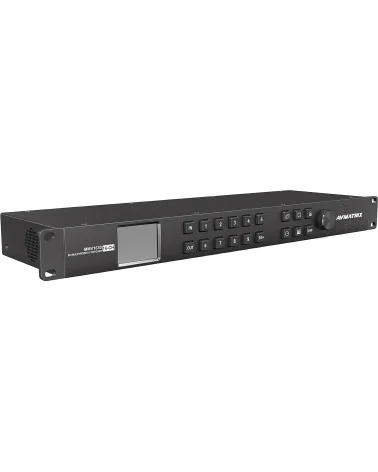

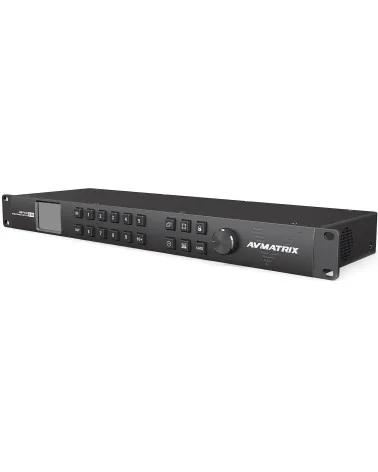

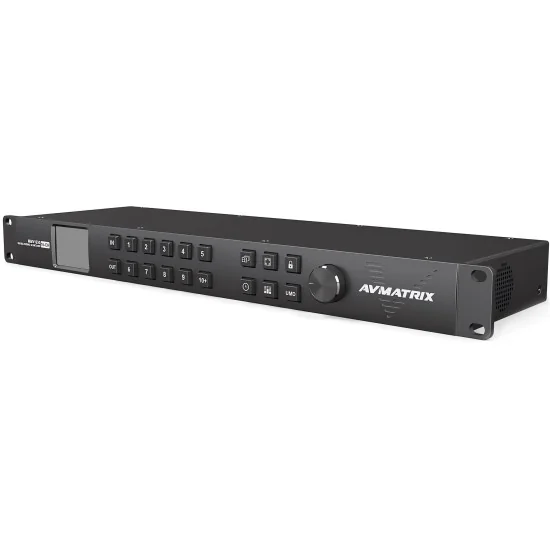

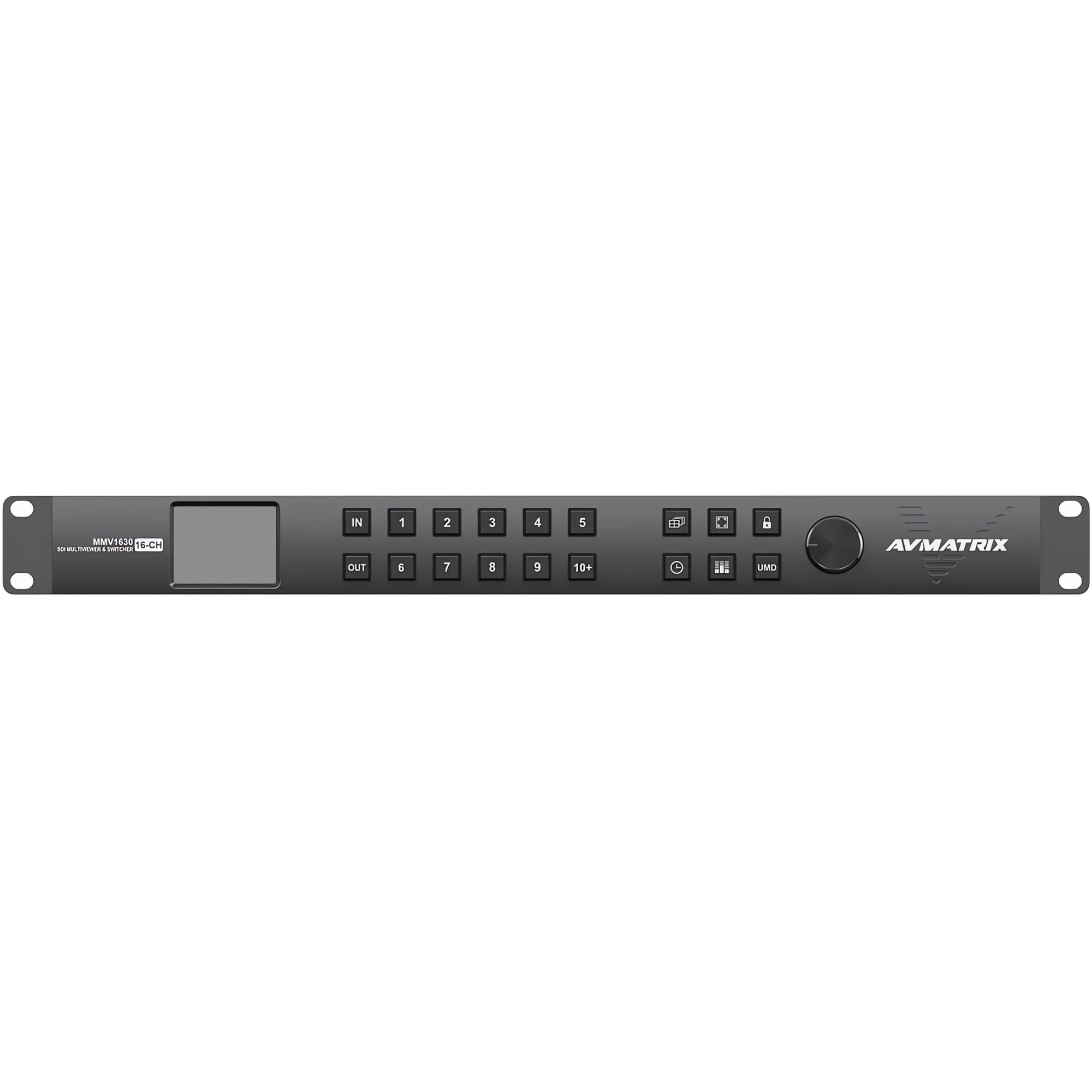

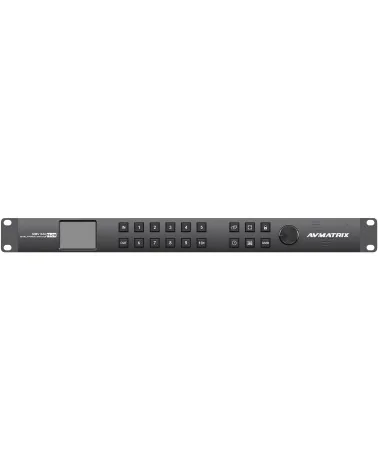

    MMV1630 is coming with a full control panel that almost all functions can be set through this panel via the dedicated buttons, menu knob and 2.2" LCD screen. And with the free PC software via Ethernet, user can control it on a windows PC conveniently.

    Compact Design & Reduntant Power
    The use of premium components coupled with dual redundant power supplies ensures device works fine even when the mainpower supply encounters problems. And the super-compact 1RU design making a perfect fit for any live broadcast or post production, such as OB vans, broadcast control rooms and studios.

    TECHNICAL SPECIFICATION

    MULTIVEIWER MODE
    Inputs: SD/HD/3G-SDI×16
    Loop Outputs: SD/HD/3G-SDI×16
    Outputs: SDI×2, HDMI×1
    SDI Input Format Support: 1920×1080p 60/59.94/50/30/29.97/25/24/23.98 , 1920×1080PsF 30/29.97/25/24/23.98 , 1920×1080i 60/59.94/50 , 1280×720p 60/59.94/50/30/29.97/25/24/23.98 , 625i 50 PAL, 525i 59.94 NTSC
    SDI/HDMI Outputs Format: 1080p 60/50/30/25/24 , 1080i 60/50 , 720p 60/50
    SDI Auto Switching: Auto selects SD, HD and 3G-SDI on input
    SDI Video Rate: SD/HD/3G-SDI
    SDI Compliance: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M
    Color Space and Precision: YUV 4:2:2/YUV 4:4:4/RGB 4:4:4 (SDI input) YUV 4:2:2 (Multiview HDMI/SDI output)

    SWITCHER MODE
    Inputs: SD/HD/3G-SDI/DVB-ASI×16
    Outputs: SD/HD/3G-SDI/DVB-ASI×16
    SDI Format Support: 2048×1080p 30/29.97/25/24/23.98 , 2048×1080PsF 30/29.97/25/24/23.98 , 1920×1080p 60/59.94/50/30/29.97/25/24/23.98 , 1920×1080PsF 30/29.97/25/24/23.98 , 1920×1080i 60/59.94/50 , 1280×720p 60/59.94/50/30/29.97/25/24/23.98 , 625i 50 PAL, 525i 59.94 NTSC
    SDI Auto Switching: Auto selects SD, HD and 3G-SDI on input
    SDI Video Rate: SD/HD/3G-SDI
    SDI Compliance: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 352M, SMPTE 372M, SMPTE 424M, SMPTE 425M, DVB-ASI
    Color Space and Precision: YUV 4:2:2/YUV 4:4:4/RGB 4:4:4/XYZ 4:4:4

    CONTROLS
    Control: Front panel buttons and knob control , LAN (Software control and update) , RS-422 (Reserved)

    POWER
    Power Connector: Threaded locking connector
    Voltage Range: DC 12-20V
    Power Supply: PS-1, PS-2, power redundancy
    Power Consumption: 36W

    ENVIRONMENT
    Operating Temperature: 0°C-60°C
    Storage Temperature: -30°C-70°C
    Relative Humidity: 0%-90% non-condensing

    SIZE
    Size: Standard 19" 1 rack unit
    Weight: 2kg

    PACKING
    What's Included: 1RU 16 Channel 3G-SDI Multivewer with Switcher, DC 12V 5A power adapter

    WARRANTY
    Warranty: 3 year limited warranty

    MMV1630
    13 Produits

    Fiche technique

    Entrée vidéo
    SDI
    Sortie vidéo
    HDMI
    SDI
    Entrée audio
    SDI Embedded
    Sortie audio
    HDMI Embedded
    SDI Embedded
    Résolution maximale de sortie
    1080p 50/60 fps
    Échantillonnage de couleur de sortie
    RGB 4:4:4 12-bit
    YUV/YCbCe/YPbPr 4:4:4 12-bit
    Scaler intégré
    Non
    Connexion Newtork
    Ethernet
    Canaux d'entrée vidéo
    16
    Acquisition vidéo USB
    Non
    Tally Light
    Pas

    Références spécifiques

    ean13
    6971118000098
    mpn
    MMV1630
