Convertisseurs de signal

Convertisseurs de signal

Toute chaîne de diffusion, qu’elle traverse un car régie mobile ou une salle de contrôle permanente, repose sur une catégorie de matériel rarement mise en avant : les convertisseurs de signal. Ces boîtiers compacts se placent entre les caméras, les mélangeurs, les moniteurs, les enregistreurs et l’infrastructure de streaming, traduisant un format vidéo ou audio vers un autre en temps réel. Sans eux, un flux caméra 12G-SDI ne peut pas atteindre un moniteur de retour HDMI, un flux NDI ne peut pas être injecté dans un routeur en bande de base, et la présentation HDMI d’un ordinateur portable ne peut pas entrer dans un mélangeur de production 3G-SDI. Les sections suivantes couvrent trois familles distinctes — les convertisseurs vidéo en bande de base, les convertisseurs d’interface locale HDMI, SDI et DVI, et les encodeurs et décodeurs IP — chacune répondant à un maillon différent de la chaîne du signal.

Convertisseurs de signal vidéo

À la base, un convertisseur de signal vidéo accepte un format source sur un connecteur et délivre un format différent sur un autre, en préservant la résolution, la profondeur de couleur et la cadence d’images. Les modèles les plus simples opèrent dans une seule direction — SDI en entrée, HDMI en sortie, ou l’inverse. Les unités plus sophistiquées ajoutent la conversion ascendante, descendante et croisée (up/down/cross), permettant par exemple de mettre à l’échelle un flux SD 576i vers du 1080p ou de recadencer un signal 1080p60 en 1080i50 pour une chaîne de diffusion PAL. La synchronisation de trame est une autre fonctionnalité courante : lorsque des sources proviennent de domaines d’horloge différents, un synchroniseur intégré les verrouille sur la référence maison, éliminant ainsi les sauts d’image pendant la commutation en direct.

Le traitement de l’espace colorimétrique est tout aussi déterminant. Un convertisseur entre SDI (YCbCr) et HDMI (RGB) doit effectuer un remappage précis des valeurs, de préférence en 10 bits pour éviter l’effet de bande dans les dégradés. Les modèles haut de gamme assurent le pass-through des métadonnées HDR (ST 2084 / HLG), garantissant que le contenu à gamme étendue issu de caméras cinéma parvient aux moniteurs d’étalonnage sans écrêtage.

La série DAC de Datavideo couvre l’ensemble du spectre de la conversion en bande de base. Le DAC-9P convertit le signal HDMI en 3G-SDI avec deux sorties SDI, permettant de distribuer la présentation d’un ordinateur portable vers deux destinations simultanément. Le DAC-50S prend un signal 3G-SDI et délivre du composite analogique et du composant (YUV), établissant un pont entre l’infrastructure moderne et les moniteurs CRT hérités encore présents dans certaines installations municipales ou lieux de culte. Pour les environnements multi-formats, le DAC-70 fonctionne comme un convertisseur croisé complet acceptant SDI, HDMI et VGA, puis délivrant le format de sortie sélectionné jusqu’en 1080p60 avec un traitement interne 10 bits. Des boîtiers métalliques dissipent la chaleur sans ventilateur, gardant ces convertisseurs silencieux à côté des intervenants ou dans un rack dense.

Convertisseurs de signaux locaux HDMI / SDI / DVI

Mélanger des sources HDMI, SDI et DVI dans une même production est le quotidien de la plupart des opérateurs. Un conférencier arrive avec un ordinateur portable HDMI, les caméras de plateau sortent en 12G-SDI, et les moniteurs de retour attendent du HDMI. Des convertisseurs locaux dédiés gèrent chacun de ces transferts à la vitesse du signal, introduisant généralement moins d’une trame de latence.

AJA fabrique une gamme réputée de mini-convertisseurs, devenue un standard dans les maisons de post-production et les cars OB à travers le monde. Le Hi5-12G reçoit un câble 12G-SDI transportant de la 4K/UHD jusqu’à 60p et fournit une sortie HDMI 2.0 pour connexion directe à un écran UHD. Dans le sens inverse, le HA5-12G accepte du HDMI 2.0 et délivre du 12G-SDI sur deux sorties BNC, fonctionnant simultanément comme convertisseur et amplificateur de distribution. Pour les configurations HD, le HA5-Plus supporte des longueurs de câble HDMI allant jusqu’à environ 30 mètres sur du câble standard 24 AWG — un chiffre notable, car le HDMI passif échoue habituellement au-delà de 15 mètres.

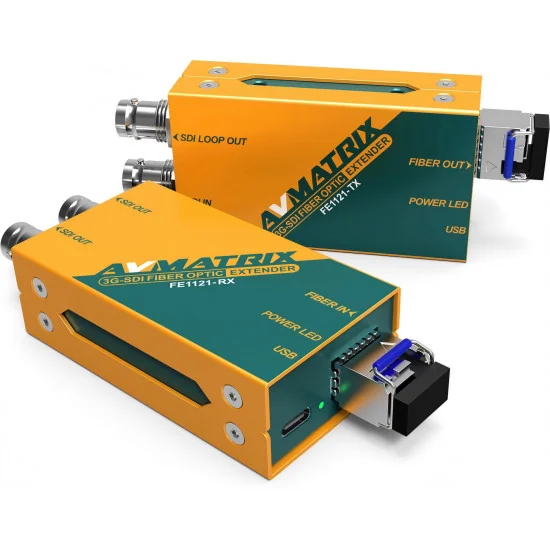

La conversion croisée ajoute une couche supplémentaire. Le SC2030 d’AVMatrix accepte à la fois des entrées HDMI et 3G-SDI et peut convertir l’un des formats vers l’autre. Des commutateurs DIP permettent de sélectionner entre les modes pass-through, conversion ascendante et descendante sans interface logicielle — un gain de temps précieux lors d’événements en direct au rythme soutenu. Une entrée audio analogique 3,5 mm permet l’incrustation audio dans le signal de sortie. Pour les environnements hérités s’appuyant encore sur le VGA, le composite (CVBS), le S-Vidéo ou le YPbPr, l’AVMatrix SC7030 accepte tous ces formats en plus du SDI et du HDMI, avec mise à l’échelle et conversion de cadence jusqu’en 1080p60.

Le Roland VC-100UHD occupe un créneau distinct : il combine mise à l’échelle 4K, conversion de format et sortie streaming USB 3.0 dans un châssis demi-rack. Une source 12G-SDI ou HDMI 2.0 entre dans l’appareil, et le VC-100UHD peut simultanément fournir une version mise à l’échelle sur 12G-SDI, une deuxième sur HDMI, et un flux USB 3.0 pour capture via OBS, vMix ou tout autre logiciel de production. Cette triple distribution convient particulièrement aux événements hybrides où un flux caméra 4K doit alimenter à la fois un mur LED en salle et une plateforme de streaming à des résolutions différentes.

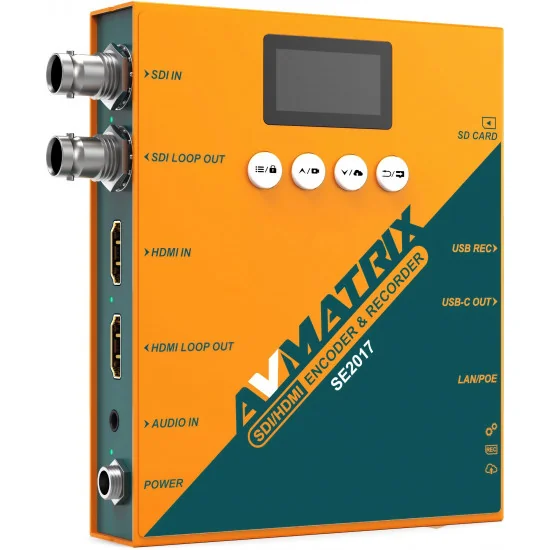

Encodeurs et décodeurs IP

La transition du câblage point à point vers le transport vidéo sur IP s’est considérablement accélérée. Deux protocoles majeurs dominent le paysage de la production en direct : le NDI (Network Device Interface) pour la distribution en réseau local, et le SRT (Secure Reliable Transport) pour la diffusion sur internet public. De nombreux encodeurs et décodeurs matériels supportent les deux, souvent aux côtés du RTMP, RTSP, HLS et MPEG-TS sur UDP, offrant aux opérateurs la liberté d’acheminer les signaux vers pratiquement n’importe quelle destination.

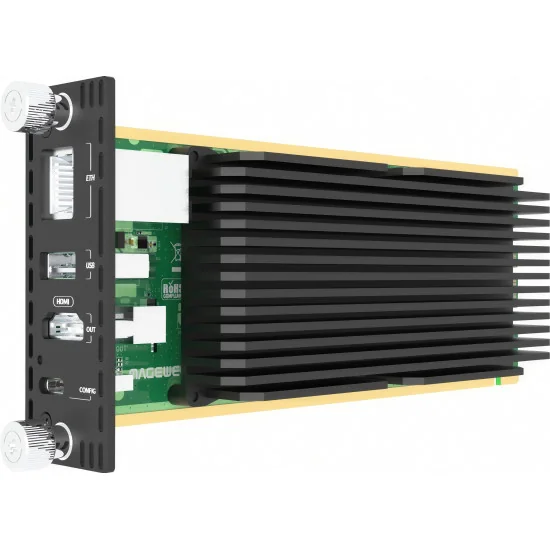

Magewell a constitué l’une des gammes d’encodeurs/décodeurs les plus larges du secteur. La ligne Pro Convert couvre tous les chemins de conversion courants. Le Pro Convert SDI TX encode une entrée 3G-SDI en NDI pleine bande passante sur un lien Ethernet gigabit standard, avec contrôle PTZ et indication tally intégrés et transportés via le même câble. Côté décodage, le Pro Convert for NDI to HDMI reçoit un flux NDI et délivre un signal HDMI propre jusqu’en 1080p60, tandis que le Pro Convert for NDI to SDI assure la même fonction pour les moniteurs SDI. Tous les décodeurs Pro Convert acceptent également les flux H.264 et H.265 (HEVC) via SRT, RTSP, RTMP, HLS et MPEG-TS, ce qui en fait des récepteurs multi-protocoles. L’alimentation PoE (Power over Ethernet) sur chaque modèle signifie qu’un seul câble Cat6 transporte données et alimentation. Pour les exigences 4K, l’Ultra Encode HDMI Plus et l’Ultra Encode SDI Plus poussent l’encodage jusqu’en 4K avec sortie NDI|HX3, SRT, RTMP et RTMPS — adaptés aux productions en stade et grands lieux événementiels.

BirdDog intègre un chipset NDI sur silicium propriétaire dans chaque unité pour un traitement accéléré par matériel. Le BirdDog Mini tient dans un boîtier d’environ 105 × 113 × 24 mm pesant 200 g, et pourtant encode ou décode du NDI pleine bande passante en 1080p60 — commutable entre les deux modes via une console web. Le Flex 4K IN gère l’UHD 2160p30 ou le 1080p60 en 4:2:2 10 bits et sa sortie DC fournit 15 W pour alimenter un moniteur ou une petite caméra connectée. Le BirdDog 4K HDMI monte jusqu’à 3840 × 2160 à 60p avec HDMI 2.0 et un port 12G-SDI sélectionnable offrant boucle ou conversion croisée simultanée. Le système Halo Tally intégré s’allume automatiquement lorsque la source passe à l’antenne sur n’importe quel mélangeur compatible NDI, éliminant le câblage tally séparé.

Pour le routage NDI à grande échelle, l’AJA Bridge NDI 3G gère jusqu’à 16 canaux simultanés SDI-vers-NDI ou NDI-vers-SDI dans un châssis 1RU unique, en faisant un appareil central pour les studios migrant l’ensemble de leur routeur SDI vers une infrastructure IP. Chaque canal fonctionne indépendamment, si bien que la même unité peut encoder huit flux caméra tout en décodant huit retours vers des moniteurs SDI.

Le choix du bon encodeur ou décodeur dépend du chemin de signal. Un live stream mono-caméra bénéficie d’un encodeur NDI compact alimenté par PoE. Un studio de diffusion à trente sources SDI nécessite une passerelle multi-canaux en rack. Une production déportée reliant deux villes par internet requiert un encodage SRT avec contrôle de débit adaptatif. Comprendre le protocole, la résolution, la tolérance de latence et l’environnement physique garantit que chaque signal converti arrive à destination sans artéfacts, désynchronisation audio-vidéo ou trames perdues.
