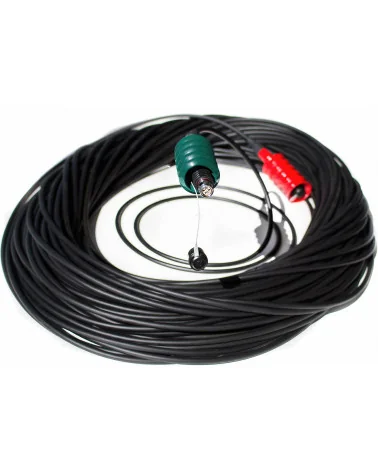

FieldCast SMPTE PUW-FUW 100m Câble fibre optique hybride

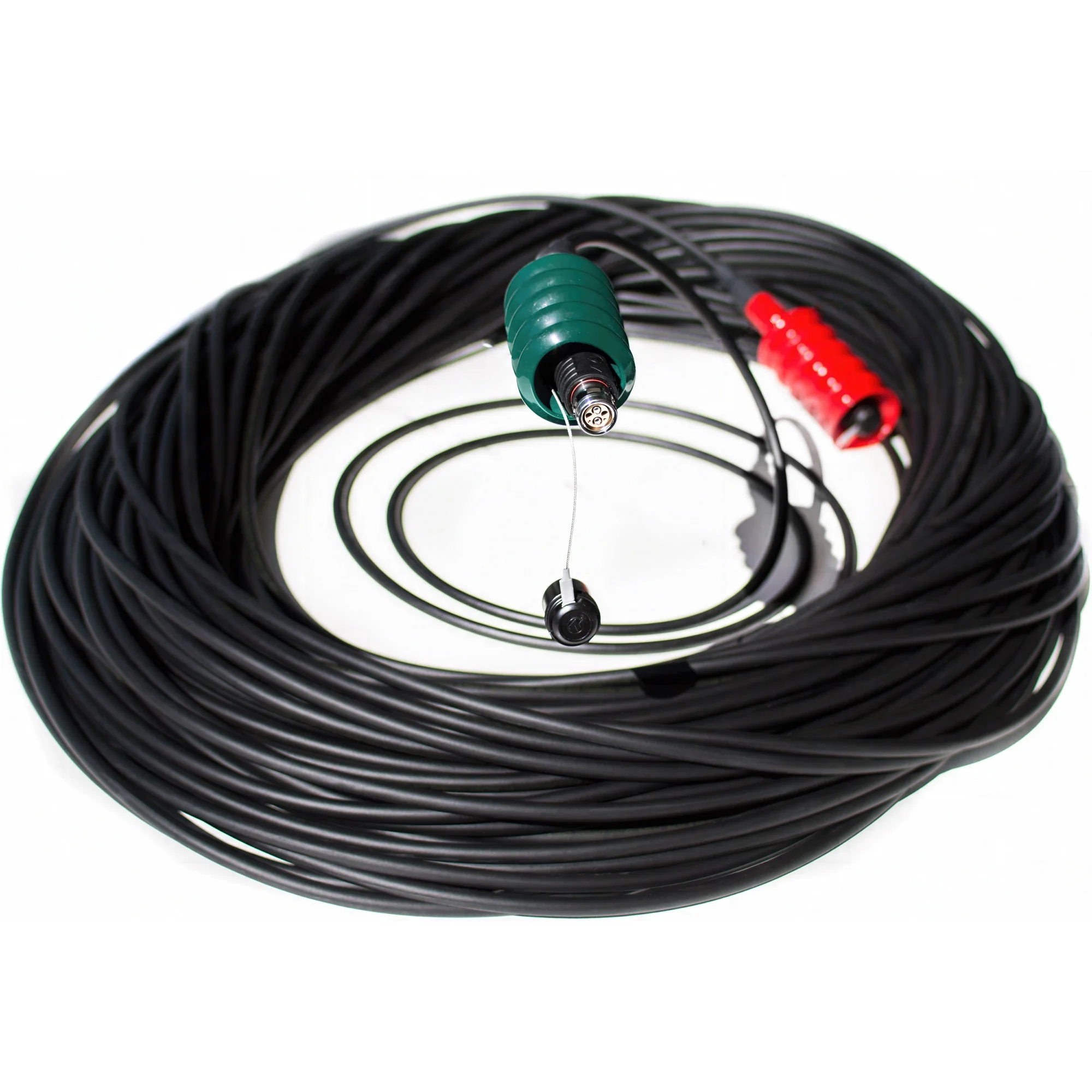

Un touret ne passe pas dans un fourreau. C'est la raison d'être de cette version : livré en couronne, le FieldCast SMPTE PUW-FUW 100m se tire dans une goulotte, un chemin de câbles ou une colonne montante. Deux chiffres encadrent l'opération : 700 N de traction admissible, rayon de courbure minimal de six fois le diamètre extérieur. Les respecter, c'est s'assurer que la fibre ne travaille jamais en tension et que la gaine ne marque pas dans les angles.

Le câble est un Furukawa TV-OM-AMS, grade A SMPTE 311M. Au centre, une âme en acier galvanisé toronnée, qui suit les courbes du câble au lieu de les contrarier. Autour viennent quatre conducteurs de puissance en cuivre étamé et deux conducteurs de commande plus fins, isolés HDPE, puis les deux fibres monomode 9/125 sous tube serré de 0,9 mm. Un bourrage et un ruban de papier maintiennent l'assemblage rond ; une tresse de cuivre étamé couvre 85 % de la surface, sous une gaine anti-abrasion. Plage de service de −20 °C à +75 °C, tenue diélectrique de 1750 V alternatifs pendant une minute.

Associé au Blackmagic Camera Fiber Converter et à son Studio Fiber Converter, ce câble transporte la HD et l'Ultra HD jusqu'au 2160p60 en 10 bits, trois retours HD, deux liaisons d'ordres bicanal, le tally, la télécommande de caméra et les commandes PTZ. Il achemine en plus 200 V jusqu'à la tête. Sur une patinoire, une caméra en bord de piste se passe de prise secteur et de liaison d'ordres séparée ; sur un hippodrome, la régie reste au paddock pendant que le poste se déporte de cent mètres.

Aux deux extrémités, de la connectique Lemo 3K.93C.Y : fiche FUW d'un côté, embase PUW de l'autre, étanchéité IP68, verrouillage push-pull, blindage 360° et manchons de protection en sortie de gaine. Les contacts optiques FS tiennent 0,10 dB d'affaiblissement moyen et plus de 45 dB en réflexion ; les contacts de puissance acceptent 10 A jusqu'à 600 V, ceux de commande 3 A. Détail invisible : l'alésage de la ferrule se choisit parmi trois diamètres, 125, 125,5 et 126 µm, pour coller à la tolérance réelle de la fibre — ce qui sépare un assemblage d'atelier d'un montage sur site. La série s'étend de 5 à 200 m.
