Roland V-1SDI est un mélangeur vidéo 3G-SDI compact pour la production en direct en 1080p60. Quatre canaux sont traités via 3 × 3G-SDI et 2 × HDMI (entrée 3 commutable SDI/HDMI, entrée 4 avec scaler et émulation EDID). Les formats caméra et informatique hétérogènes sont pris en charge par le traitement I-to-P; l’entrée 4 accepte des signaux VESA jusqu’à 1920×1200/60 Hz. Deux sorties 3G-SDI sont assignables en Programme/Prévisualisation/Multivue, tandis que la multivue HDMI affiche quatre sources avec libellés et vumètres, pour un réglage rapide. Conforme SMPTE 424M/292M avec traitement 8-bit 4:2:2 pour une intégration SDI fiable.
La composition inclut un DSK complet (clé luma/chroma), le Picture-in-Picture aux tailles 1/2, 1/3 et 1/4, les modes Split et Quad, des cuts et mix/wipe, ainsi que la capture d’images fixes en mémoire volatile. Avec l’application gratuite V-1SDI RCS, des images fixes peuvent être envoyées via USB et le PiP 1/3 est disponible à partir du firmware v1.5. Pilotage direct par boutons illuminés et T-Fader fluide; le contrôle à distance est aussi disponible en RS-232 et USB-MIDI.
Le mixeur audio 14 canaux gère l’audio embarqué SDI/HDMI, une entrée ligne stéréo (RCA) et une entrée micro, avec AFV (audio-suivant-vidéo), égalisation 3 bandes et jusqu’à 500 ms de délai pour la synchro A/V. Le mix final est embarqué sur SDI/HDMI et doublé en analogique pour enregistreurs et encodeurs. HDCP est pris en charge sur les entrées HDMI; avec HDCP, la vidéo sort uniquement en HDMI. Des mémoires utilisateur rappellent des états complets.
Pour l’événementiel, l’éducation, les régies de conférences, les plateaux web et les petits cars régie, le Roland V-1SDI réunit connectique 3G-SDI, multivue fiable, incrustations complètes et contrôle tactile réactif—un centre efficace quand le Full HD, l’ingest graphiques et le mixage audio doivent coexister dans une seule unité.
Roland V-1SDI est un mélangeur vidéo 3G-SDI compact pour la production en direct en 1080p60. Quatre canaux sont traités via 3 × 3G-SDI et 2 × HDMI (entrée 3 commutable SDI/HDMI, entrée 4 avec scaler et émulation EDID). Les formats caméra et informatique hétérogènes sont pris en charge par le traitement I-to-P; l’entrée 4 accepte des signaux VESA jusqu’à 1920×1200/60 Hz. Deux sorties 3G-SDI sont assignables en Programme/Prévisualisation/Multivue, tandis que la multivue HDMI affiche quatre sources avec libellés et vumètres, pour un réglage rapide. Conforme SMPTE 424M/292M avec traitement 8-bit 4:2:2 pour une intégration SDI fiable.
La composition inclut un DSK complet (clé luma/chroma), le Picture-in-Picture aux tailles 1/2, 1/3 et 1/4, les modes Split et Quad, des cuts et mix/wipe, ainsi que la capture d’images fixes en mémoire volatile. Avec l’application gratuite V-1SDI RCS, des images fixes peuvent être envoyées via USB et le PiP 1/3 est disponible à partir du firmware v1.5. Pilotage direct par boutons illuminés et T-Fader fluide; le contrôle à distance est aussi disponible en RS-232 et USB-MIDI.
Le mixeur audio 14 canaux gère l’audio embarqué SDI/HDMI, une entrée ligne stéréo (RCA) et une entrée micro, avec AFV (audio-suivant-vidéo), égalisation 3 bandes et jusqu’à 500 ms de délai pour la synchro A/V. Le mix final est embarqué sur SDI/HDMI et doublé en analogique pour enregistreurs et encodeurs. HDCP est pris en charge sur les entrées HDMI; avec HDCP, la vidéo sort uniquement en HDMI. Des mémoires utilisateur rappellent des états complets.
Pour l’événementiel, l’éducation, les régies de conférences, les plateaux web et les petits cars régie, le Roland V-1SDI réunit connectique 3G-SDI, multivue fiable, incrustations complètes et contrôle tactile réactif—un centre efficace quand le Full HD, l’ingest graphiques et le mixage audio doivent coexister dans une seule unité.
Nous livrons dans toute l'Union Européenne pour 20 €, livraison gratuite pour les commandes supérieures à 1 000 €.
Notre offre s'adresse uniquement aux clients B to B, tous les prix sont hors taxes.
Paiements en ligne sécurisés via Stripe.
Envoyez votre demande via le formulaire ou par mail: avgear@avgear.shop

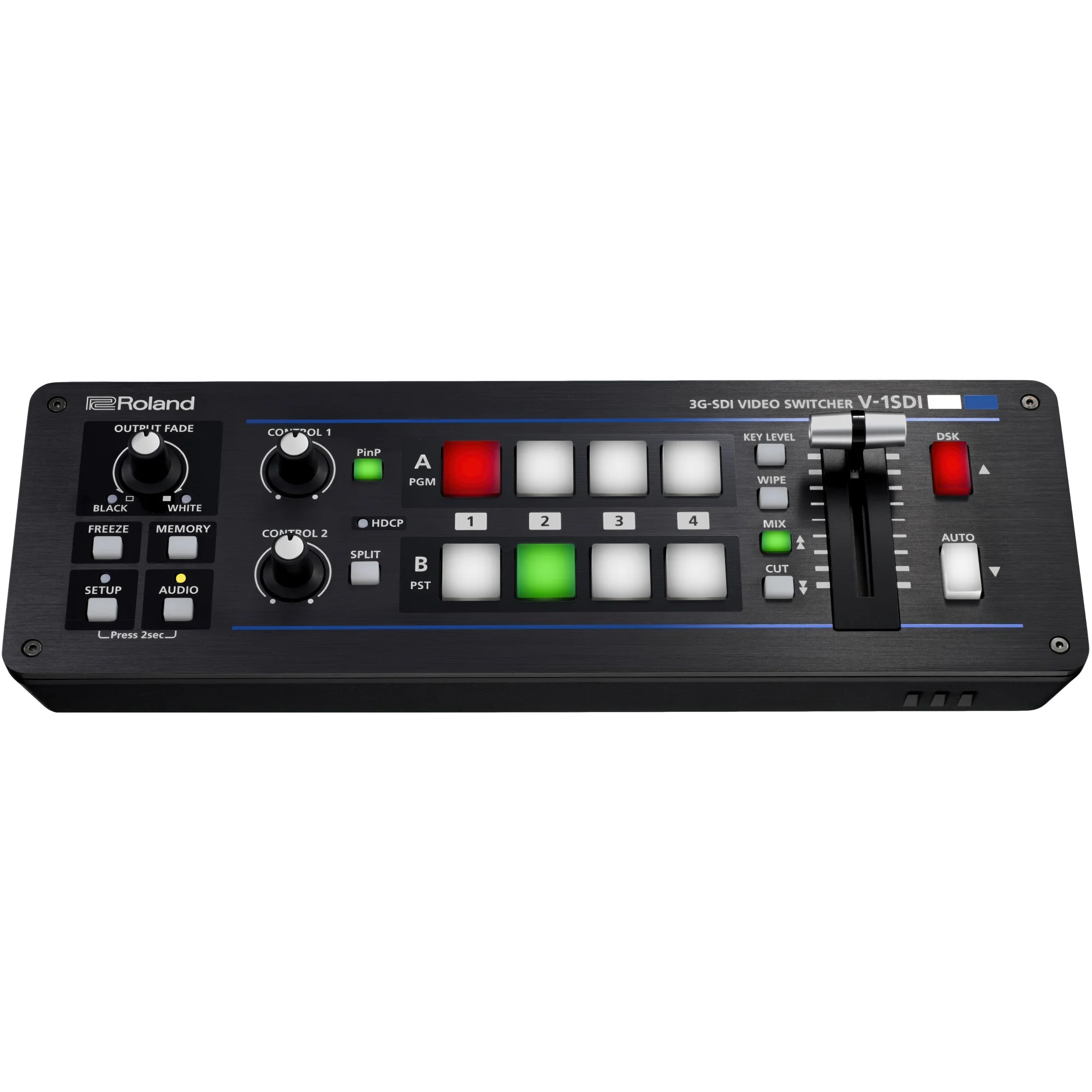

COMMUTATEUR VIDÉO 3G-SDI
Le V-1SDI est un commutateur vidéo flexible et polyvalent qui facilite la connexion et la commutation des caméras 3G SDI professionnelles et des sources de lecture en même temps que les sources HDMI, y compris les caméras, smartphones, ordinateurs, tablettes et lecteurs Blu-ray.

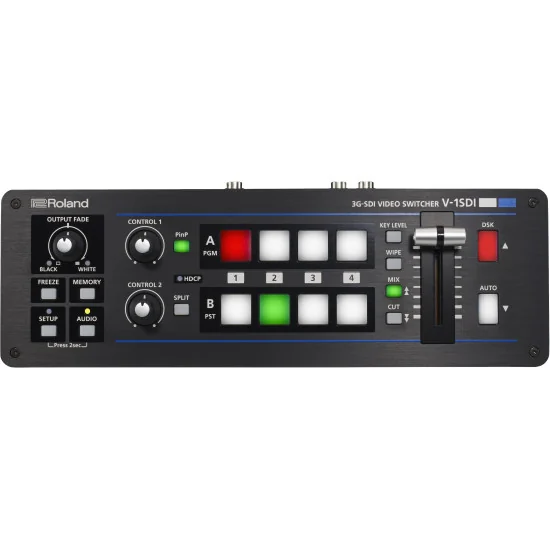

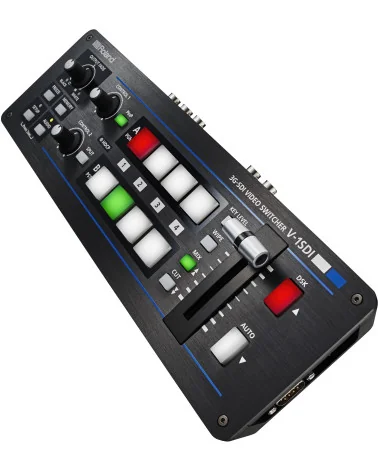

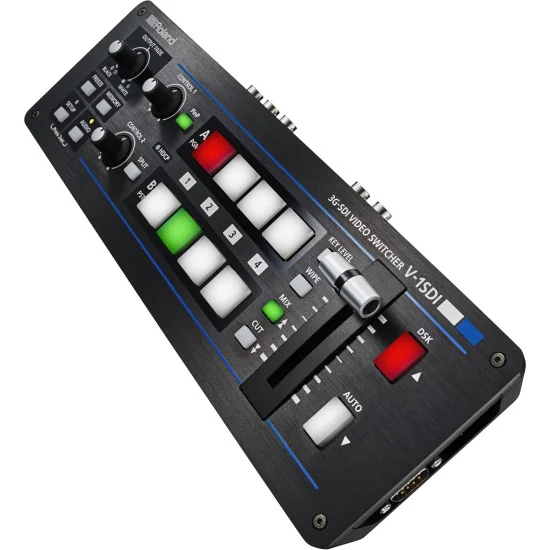

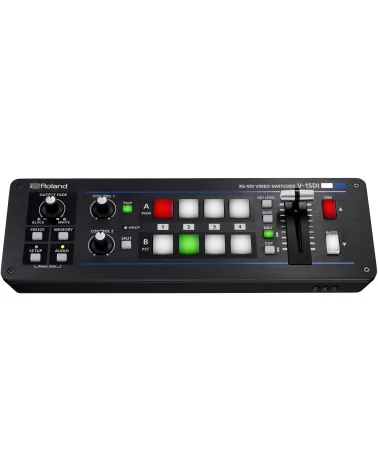

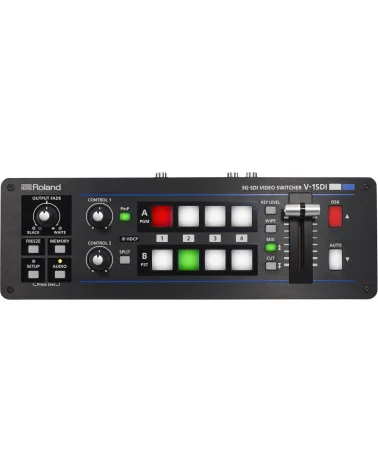

Compact et portatif, le V-1SDI fournit des résultats de commutation professionnels avec une interface matérielle conviviale complète comportant un T-Fader et des boutons rétroéclairés visibles.
Avec la prise en charge de 3G-SDI, le V-1SDI peut offrir une résolution Full 1080p et bénéficier de la longueur de câble supérieure de SDI. Cette solution compacte est ainsi adaptée aux événements et aux applications dans des grandes salles, avec le niveau professionnel ultime des sources de caméra SDI.
PRINCIPALES CARACTÉRISTIQUES
*1 Compatible HDCP
*2 Émulateur EDID intégré
*3 Les données d'images fixes sont supprimées après la mise hors tension.
APPLICATIONS

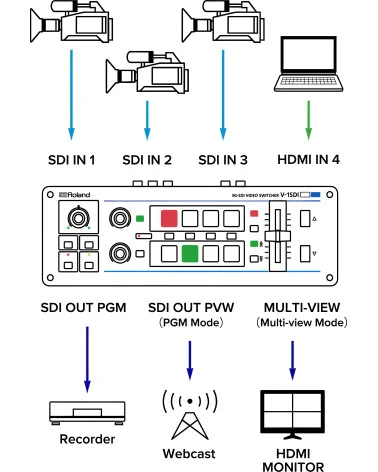

WEBCASTING/VIDÉOGRAPHIE
Les webcasters et vidéographes utilisant des caméras SDI peuvent créer simplement et efficacement un contenu de qualité professionnelle avec le V-1SDI.

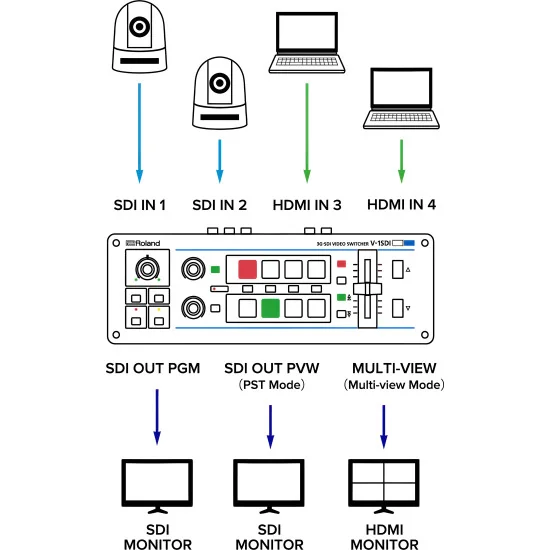

INSTALLATION
Le V-1SDI’s prend en charge SDI pour les connexions de caméra longue distance ainsi que RS-232 pour le contrôle à partir de contrôleurs système, ce qui en fait l'appareil idéal pour les installations fixes.
ÉVÉNEMENTS EN DIRECT
Le V-1SDI’s, du fait de son format compact et portatif, prend facilement en charge la commutation lors d'événements en direct, indépendamment de la taille ou du lieu de l'événement.

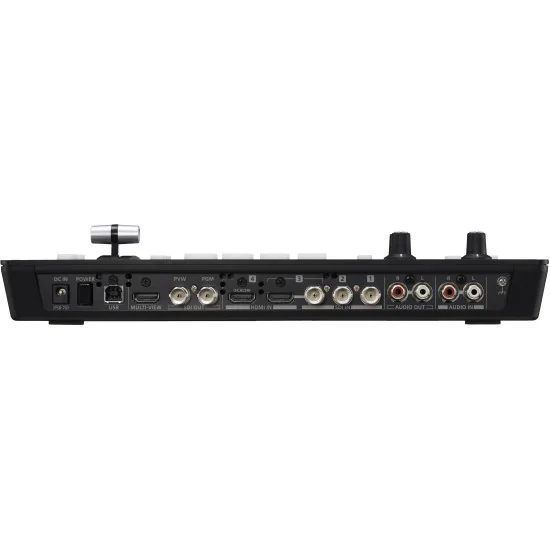

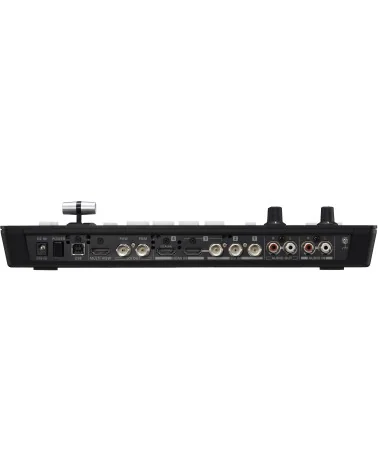

ENTRÉES

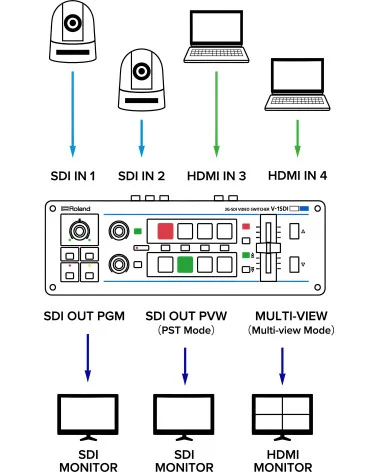

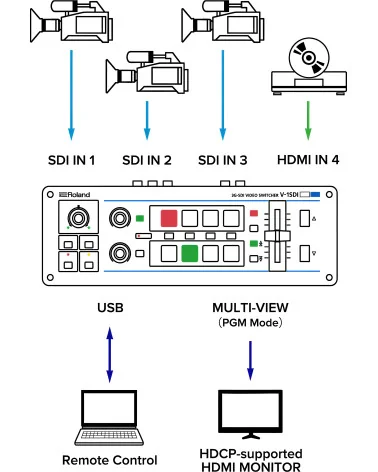

Le V-1SDI inclut deux entrées 3G SDI dédiées, une troisième entrée de canal prenant en charge 3G SDI ou HDMI, et une quatrième entrée HDMI de canal incluant également le scaling.
Ces possibilités font du V-1SDI l'appareil idéal dans diverses configurations à la fois pour toutes les applications de caméra et les applications mélangeant caméras, sources vidéo et sources de données d'ordinateur.
Les entrées 1 à 3 du V-1SDI prennent en charge les résolutions vidéo 1080p/1080i/720p grâce au convertisseur d'entrée 4’s capable de gérer une gamme plus étendue de résolutions vidéo et VESA. Il est possible d'entrer à la fois des signaux progressifs et des signaux entrelacés, et ainsi d'utiliser simultanément des signaux 1080i et 1080p. HDCP est pris en charge* pour l'entrée de contenu protégé contre la copie à partir d'appareils tels que des lecteurs de disque Blu-ray.
* La vidéo est uniquement envoyée depuis HDMI lorsque HDCP est activé. Les sorties SDI sont désactivées lorsque HDCP est activé.
SORTIES

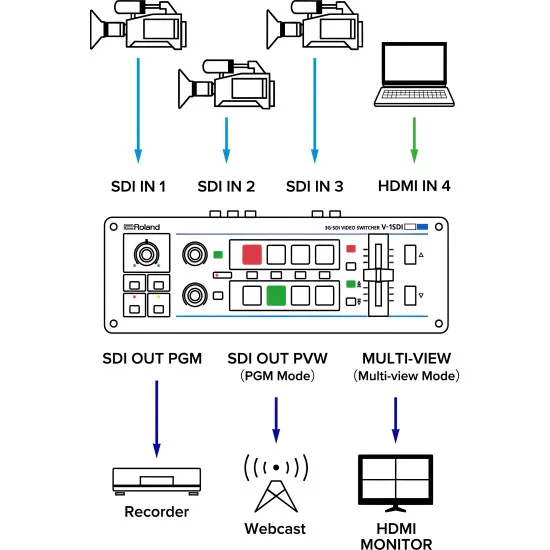

Le V-1SDI comporte deux sorties 3G SDI et une sortie HDMI. Les sorties SDI PVW et MULTI-VIEW peuvent être attribuées depuis Program, Multi-view Preview ou Full Frame Preview à des fins de flexibilité dans différentes applications où les périphériques d'affichage de sortie prennent en charge les entrées SDI ou HDMI.
MULTIVUES À QUATRE ENTRÉES
L'écran d'aperçu multivues à quatre voies affiche l'ensemble des quatre sources d'entrée sur un seul écran, pour une surveillance fiable. Une bordure rouge affiche la vidéo en cours de production et une bordure verte indique la vidéo qui sera produite juste après. Est également incluse la mesure audio pour toutes les sources d'entrée et la sortie principale.
EFFETS DE COMPOSITION
Le V-1SDI inclut les effets de compositing DSK (Downstream Keying), Picture-in-Picture (PinP), Split et Quad qui sont idéaux pour créer des diffusions de type actualités et des contenus de présentation professionnelle.
La fonction DSK est fort utile pour superposer des titres, des paroles de chansons ou des logos sur des sources vidéo pouvant être commutées en arrière-plan pendant que le texte et les images restent affichés. Le DSK prend en charge à la fois l'incrustation par la luminance (noir/blanc) et par la couleur (bleu/vert).
MIXAGE AUDIO
Une console de mixage audio numérique de 14 canaux est incluse.
Le V-1SDI peut mixer 5 entrées audio stéréo depuis les ports SDI ou HDMI, l'entrée de niveau de ligne stéréo et une entrée de niveau microphone.
Chaque entrée audio est équipée d'une fonction DELAY* pour synchroniser la vidéo et l'audio ainsi que d'une fonction EQ pour régler la qualité sonore. La sortie audio est équipée d'une fonction MASTERING conçue pour améliorer le son du mixage audio final.
La fonction de suivi audio permet la transition de l'audio parallèlement à la vidéo.
Le mixage audio final est à la fois intégré dans la sortie HDMI en même temps que le signal vidéo et envoyé aux prises de sortie audio stéréo. Le mixage audio est ainsi envoyé à un système de diffusion ou enregistré sur un appareil externe.
* La durée de retard maximum est de 500 ms.
CONTRÔLE À DISTANCE

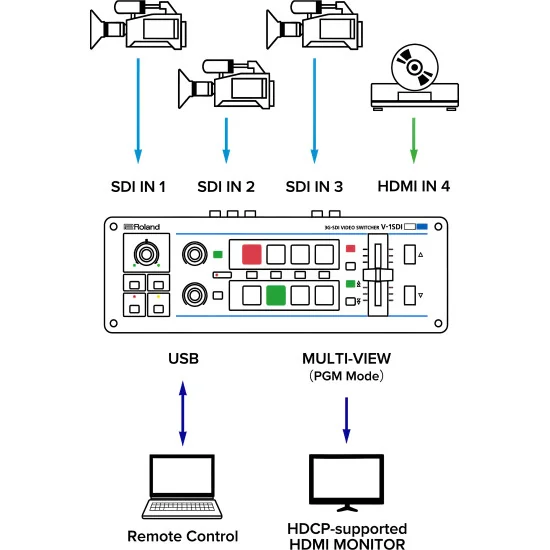

Le logiciel d'ordinateur V-1SDI RCS dédié pour Mac et PC connecté via un câble USB permet de piloter l'appareil à distance.
L'application propose une vue détaillée du V-1SDI connecté et peut être utilisée pour commuter la vidéo, mixer l'audio ou modifier les réglages.
V-1SDI RCS Ver.1.5 prend en charge l'envoi d'une image fixe au V-1SDI.*
La fonction STILL IMAGE EDITOR permet d'éditer les images et le texte pour créer facilement des sous-titres et des graphiques à la demande.

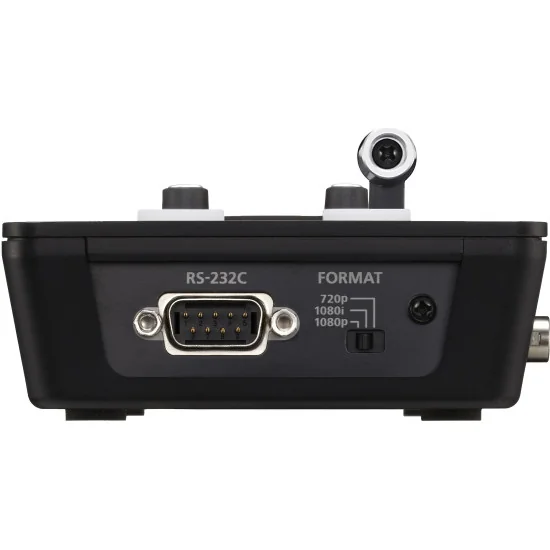

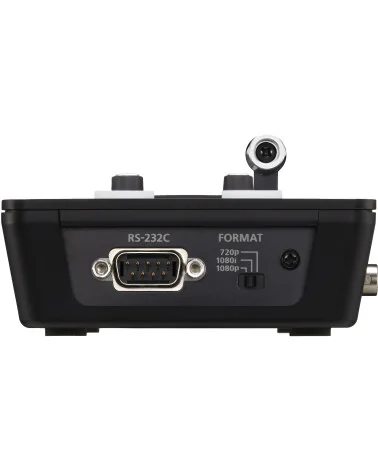

Pour l'intégration avec des systèmes de contrôle A/V, le V-1SDI est équipé d'une connexion série pour le contrôle par les contrôles série RS-232 aux normes de l'industrie.
* Les données d'images fixes sont supprimées après la mise hors tension.
Specs.
VIDEO
Video Processing: 4:2:2 (Y/Pb/Pr), 8-bit
Input Connectors
SDI INPUT 1--3: BNC x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI INPUT 3--4: Type A (19 pins) x 2
* HDCP Supported
* INPUT 3: SDI or HDMI selected.
Output Connectors
SDI OUT PGM: BNC x 1
SDI OUT PVW: BNC x 1
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1
* HDCP Supported
Input Formats
SDI INPUT 1-3 Conforms to SMPTE 296M, SMPTE 274M
HDMI INPUT 3
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).
HDMI INPUT 4
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking.
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).
Output formats
SDI OUT(PGM/PVW) Conforms to SMPTE 296M, 274M
HDMI OUT MULTI-VIEW
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i SMPTE 274M(FORMAT switch = 1080i)
1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080p)
* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).
Video Effects
Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)
Composition: PinP, SPLIT, QUAD, DSK (Luminance Key, Chroma Key)
AUDIO
Audio Processing: Sampling rate: 24 bits/48 kHz
Audio Formats: SDI: Linear PCM, 24 bits/48 kHz, 2ch Conforms to SMPTE 299M, HDMI: Linear PCM, 24 bits/48 kHz, 2ch
Input Connectors
Digital: SDI INPUT 1--3 (BNC) x 3 SMPTE 299M
HDMI INPUT 3--4 (HDMI Type A 19 pins) x 2
Analog: AUDIO IN (RCA phono type)

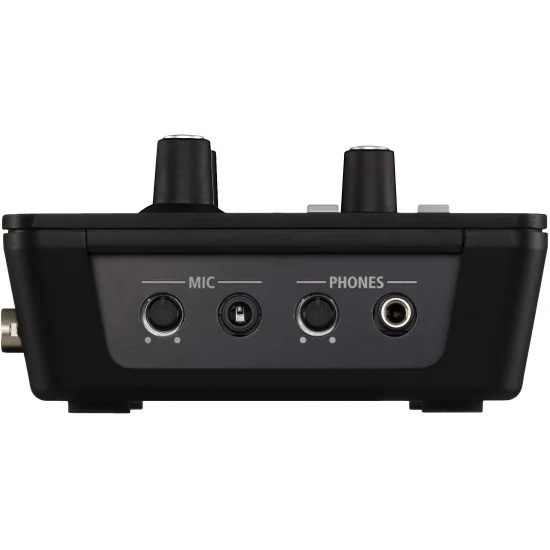

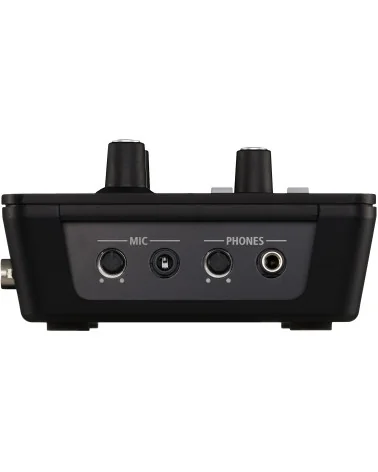

MIC (Stereo mini type, plug-in power supported)
Output Connectors
Digital: SDI OUT PGM: BNC x 1 SMPTE 299M
SDI OUT PVW: BNC x 1 SMPTE 299M
HDMI OUT MULTI-VIEW: Type A (19 pins) x 1
Analog: AUDIO OUT (RCA phono type)
PHONES (Stereo mini type)
Input Level: AUDIO IN: -10 dBu (Maximum: +8 dBu), MIC: -41-- -13 dBu (Maximum: -1 dBu)
Input Impedance: AUDIO IN: 15 k ohms, MIC: 10 k ohms
Output Level: AUDIO OUT: -10 dBu (Maximum: +8 dBu), PHONES: 92 mW + 92 mW (32 ohms)
Output Impedance: AUDIO OUT: 1 k ohm, PHONES: 10 ohms
Audio Effects: EQ, Delay, Compressor, HPF, Gate, Reverb, Mastering effect
OTHERS
Other Connectors: USB: B Type (for remote control from PC), RS-232: DB-9 type
Other Functions: MEMORY (8 types), FREEZE (input video captured), OUTPUT FADE (Audio, Video: WHITE or BLACK)
Power Supply: AC Adaptor
Current Draw: 2.1 A
Power Consumption: 25 W
Operation Temperature: +0 to +40 degrees Celsius

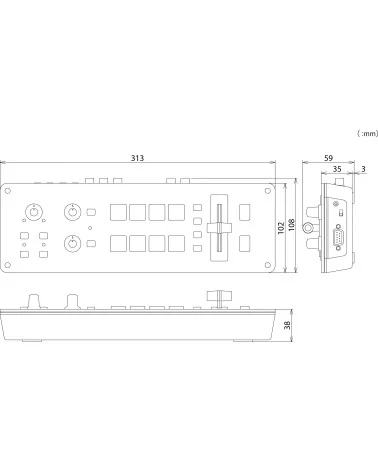

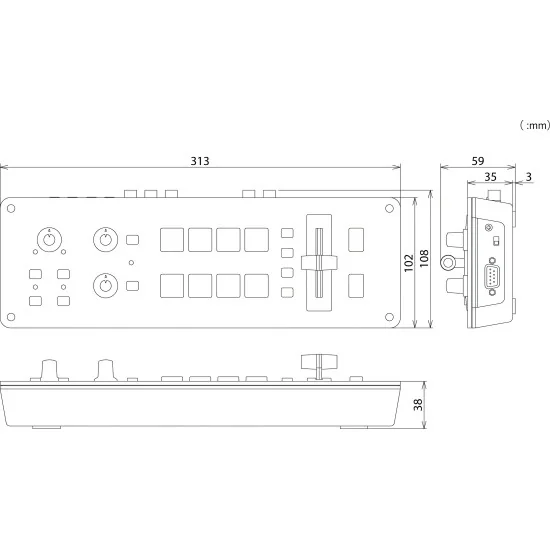

Dimensions: 313 (W) x 108 (D) x 59 (H) mm
Weight (excluding AC adaptor): 1.2 kg
Accessories: Owner's manual, AC adaptor, Power cord, Cord hook
* 0 dBu=0.775 Vrms
