Scaler vidéo 4K VC-100UHD - Redimensionnez, convertissez, diffusez
Un processeur de signal A/V de nouvelle génération pour l'événementiel, les installations fixes et la diffusion en direct

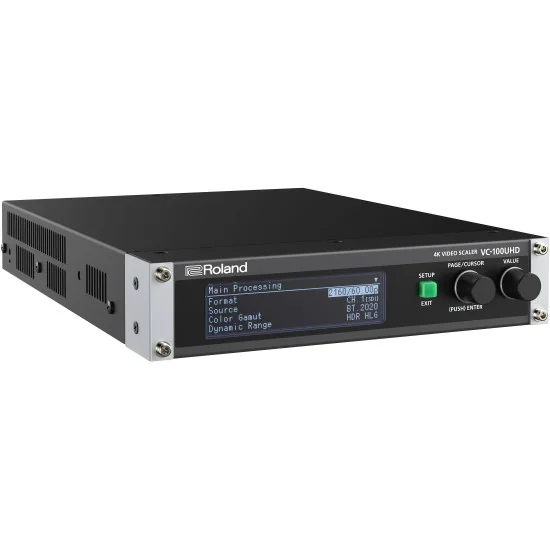

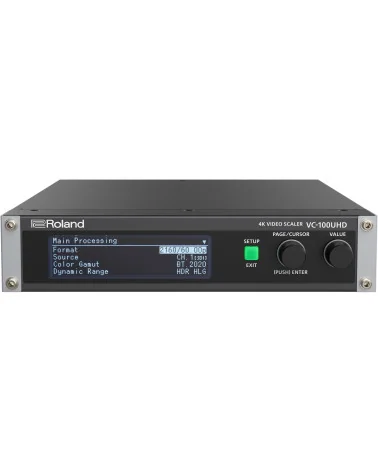

Voici le VC-100UHD Roland, un processeur de signal A/V de nouvelle génération pour l'événementiel, les installations fixes et la diffusion en direct. Conçu sur une plateforme matérielle fiable pour les applications les plus risquées, ce puissant processeur combine de multiples technologies monotâches dans un format demi-rack compact et polyvalent. Intégrant l'Ultra Scaler Roland, le VC-100UHD peut procéder à de multiples redimensionnement et conversions vers de multiples destinations, y compris les murs de LEDs 4K, les affichages HD ou les diffusions en direct par USB.

• Un robuste gestionnaire de signal A/V professionnel au format compact
• Entrées-sorties 12G-SDI et HDMI 2.0 avec technologie de traitement vidéo Ultra Scaler Roland
• Traitement pour de multiples types d'affichage :4K, HD et diffusion sur Internet
• Compatible avec les fréquences de trame 120, 144 et 240 Hz
• Effets visuels et traitement d'image évolués
• Traitement audio professionnel avec nombreuses options de patch
• Sortie webcam en USB 3.0 pour la diffusion en direct sur Internet

Traitement d'image pour plusieurs destinations simultanées
Grâce au VC-100UHD, il devient facile d'envoyer de la vidéo 4K ou 1080p vers plusieurs destinations simultanées, y compris les murs de LEDs à haut niveau de pixels, les écrans et enregistreurs des techniciens, et les webcams USB pour la diffusion en ligne en direct. À partir d'un signal source ultra haute définition connecté aux entrées vidéo 12G-SDI ou HDMI 2.0, le VC-100UHD traite et convertit l'image pour différentes résolutions, prêtes pour la distribution via les sorties 12G-SDI, HDMI et USB 3.0.

L'hyper fiabilité de l'Ultra Scaler
Le VC-100UHD intègre la technologie révolutionnaire Ultra Scaler Roland, un processeur vidéo ultra fiable et sans compromis équipant notre mélangeur vidéo 4K haut de gamme, le V-600UHD. Grâce à un processeur ultra rapide, l'Ultra Scaler permet une qualité de conversion premium pour une parfaite synchronisation des grands écrans IMAG et un scaling point par point des murs de LEDs.

L'Ultra Scaler Roland est compatible :
• Couleurs 10 bits 4:4:4 au pixel près
• Large gamut de couleurs Rec. 2020
• Traitement et conversion HDR-10 (High Dynamic Range)
• Vidéo 1080p à haute fréquence de trame (HFR) à 120, 144 et 240 Hz
• Résolution native DCI Digital Cinema System 4K (4096)

Hautes fréquences de trame ? Aucun problème.
Les sources vidéo HFR (haute fréquence de trame) peuvent poser des problèmes de signal aux systèmes intégrés, mais le VC-100UHD est capable de les gérer avec aisance. Grâce à la technologie Ultra Scaler, les concepteurs de système peuvent fournir simultanément de la vidéo 1080p à des fréquences de trame jusqu'à 240 Hz pour un écran de gaming, 59,94/50 Hz pour un système vidéo HD et des écrans LED, et 59,94/50 Hz pour une diffusion HD en direct sur Internet.

Effets visuels et traitement d'image intégrés
Grâce aux effets visuels intégrés au VC-100UHD, il est facile de faire tourner et de retourner l'image, ou de l'afficher en mode miroir. Par exemple, un portrait réalisé sur smartphone peut être rogné et tourné pour être ajusté à un paysage en 16:9, pour une signature numérique. Et grâce aux fonctions Frame Synchronizer et Genlock du VC-100UHD, vous pouvez resynchroniser et stabiliser les images vidéo à loisir.

Sortie webcam USB 3.0 pour l’enregistrement et le streaming
Grâce au VC-100UHD, vous touchez des spectateurs du monde entier et diffusez votre vidéo non compressée en 1080p a 59.94/50 Hz sur les plateformes de streaming les plus populaires. La sortie webcam USB 3.0 fonctionne en Plug & Play à l'aide des plus récents protocoles audio/vidéo USB. Aucun logiciel ou pilote à charger n'est nécessaire. Et grâce au logiciel gratuit VR Capture Roland, vous pouvez enregistrer vos flux HD aux formats ProRes 422 (Mac) ou MP4 (Windows) pour l'édition et la diffusion.

Fonctions audio évoluées
En plus de la vidéo, le VC-100UHD peut traiter le signal audio numérique associé des entrées 12G-SDI et HDMI 2.0. Entrée et sortie analogiques sont également disponibles, avec un son symétrique sur connecteur D-Sub 25 broches pour les studios, et une connectique RCA pour les signaux stéréo de type Line. Un système de patch audio évolué vous permet de router et associer/dissocier jusqu'à 16 pistes d'entrée et jusqu'à huit pistes de sortie. Besoin de synchroniser le son et l'image ? Il vous suffit de régler le Delay disponible sur chaque sortie audio.

Compact et prêt pour toutes sortes d'applications
Le VC-100UHD fonctionne parfaitement en tant que matériel portable pour les productions en extérieur, mais il peut aussi être installé en rack au sein de systèmes plus importants et installations fixes. Il est équipé de riches capacités d'intégration, dont :

• EDID personnalisé en HDMI
• 24 patterns de test vidéo (y compris des patterns animés) et un générateur de son test
• Sauvegarde et rappel des réglages systèmes par clé USB
• Contrôle à distance par LAN

Murs de LEDs
La technologie d'affichage par LED est devenue un outil créatif polyvalent pour les concepteurs d'événements. Les événements d’entreprise et les festivals utilisent souvent des écrans qui dépassent les 1920 pixels du format HD. L'Ultra Scaler du VC-100UHD propose un scaling de sortie point par point d'une incroyable qualité, vous permettant de connecter un contrôleur d'affichage LED avec l'exacte dimension de pixel voulue. Parmi les résolutions compatibles figurent le 4K HDR (High Dynamic Range), le 1080p SDR (Standard Dynamic Range) et le DCI Cinema 4K.

E-sport
Avec l’avènement de l'e-sport se multiplient les machines de gaming haut de gamme.  Lorsque les millisecondes et les coûts sont cruciaux, les athlètes d'e-sport choisissent leur camp : résolution 1080p en HFR 120 ou 144 Hz permettent des mouvements fluides lors des combats. Le VC-100UHD vous permet d'intégrer les machines de gaming haut de gamme dans vos flux HD 59,94/50 Hz tout en satisfaisant les gamers par un HFR sans latence. Et en dissociant l'audio du jeu de l'HDMI, vous éliminez les conversions analogique vers numérique et gardez une haute qualité sonore.

Roland VC-100UHD: 4K VIDEO SCALER

Video
Processing: 4:4:4 (Y/Pb/Pr), 10-bit

Formats

SDI:
2160p(DCI)/59.94 Hz, 50 Hz (SMPTE ST2048)
2160p(UHD)/59.94 Hz, 50 Hz (SMPTE ST2036)
1080p/59.94 Hz, 50 Hz (SMPTE ST274)
1080i/59.94 Hz, 50 Hz (SMPTE ST274)

HDMI: *1
2160p(DCI)/59.94 Hz, 50 Hz (CEA-861-F)
2160p(UHD)/59.94 Hz, 50 Hz (CEA-861-F)
1080p/59.94 Hz, 50 Hz (CEA-861-F)
1080i/59.94 Hz, 50 Hz (CEA-861-F)
4096 x 2160/60 Hz (CEA-861-F)
3840 x 2160/60 Hz (CEA-861-F)
2560 x 1440/60 Hz (VESA CVT Reduced blanking)
1920 x 1200/60 Hz (VESA CVT Reduced blanking)
1920 x 1080/240 Hz (Pixel Clock 556.8 MHz) *2
1920 x 1080/144 Hz (Pixel Clock 346.54 MHz) *2
1920 x 1080/120 Hz (VESA CVT Reduced blanking) *2
1920 x 1080/60 Hz (CEA-861-F)
1280 x 720/60 Hz (CEA-861-F)
*1 HDCP 1.4, 2.2 supported.
*2 Input and through output.

USB Streaming: *3 *4 *5
1080p, 720p, 480p/576p
*3 UVC (USB Video Class) Uncompressed Video 4:2:2 (Y/Pb/Pr), 8-bit
*3 The video signal frame rate can be selected Full or Half.
*4 Color Gamut: Rec.601, Rec.709, Dynamic Range: SDR
* Color Gamut: Rec.601, Rec.709, Rec.2020
* Dynamic Range: SDR, HDR PQ (HDR10), HDR HLG

Functions
4K Scaler
FHD Down Scaler
Output Fade
Output Freeze
Test Pattern Generator
Rotation *6
Flip H, V
Edge Enhancer
Motion Adaptive Deinterlacer
Color Corrction
Dynamic Range Convertion
*6 Require to disable Sub Processing to use.

Audio
ProcessingL 24 bits/48 kHz

Formats
12G-SDI: Linear PCM, 24 bits/48 kHz, 16 ch (SMPTE 299M)
HDMI 4K: Linear PCM, 24 bits/48 kHz, 8 ch
STREAMING: Linear PCM, 16 bits/48 kHz, 2 ch (UAC (USB Audio Class))

Input Level
LINE IN: -10 dBu (Maximum: +8 dBu)
AUDIO IN: +4 dBu (Maximum: +24 dBu)

Input Impedance
LINE IN: 38 k ohms
AUDIO IN: 15 k ohms

Output Level
LINE OUT: -10 dBu (Maximum: +8 dBu)
AUDIO OUT: +4 dBu (Maximum: +24 dBu)

Output Impedance
LINE OUT: 1 k ohm
AUDIO OUT: 600 ohms

Functions
Output Level
Patchbay
Delay
Mastering
Test Tone Generator

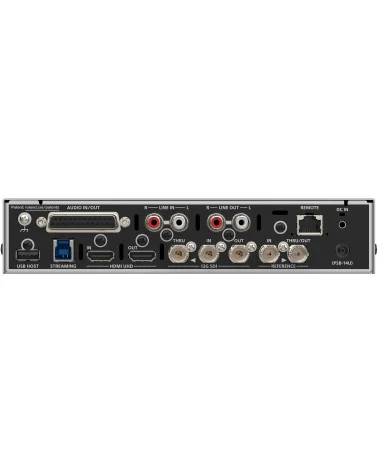

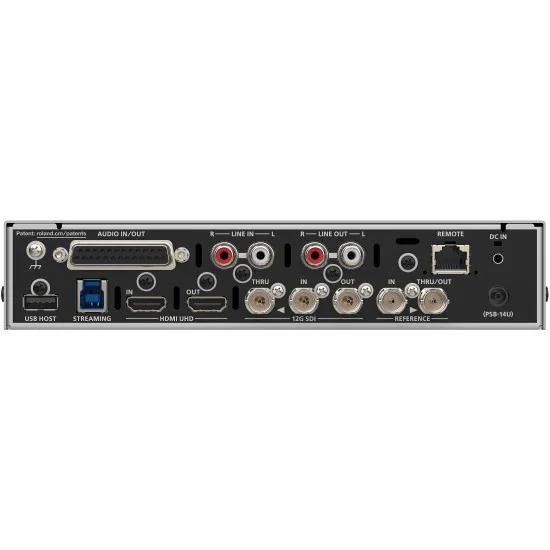

Connectors

Input Connectors
12G-SDI IN: BNC type (SMPTE 2082, 2081, 424M(SMPTE 425M-AB), 292M, 259M)
HDMI 4K IN: HDMI type A
STREAMING: USB type B (USB3.0)
LINE IN: RCA phono type
AUDIO IN: DB-25 female type (Balanced audio 2 ch)
REFERENCE IN: BNC type (Black Burst (Sync to frames), Bi-Level, Tri-Level)

Output Connectors
12G-SDI OUT: BNC type (SMPTE ST2082, ST2081, 424M(SMPTE 425M-AB), 292M, 259M)
12G-SDI THRU: BNC type
HDMI 4K OUT: HDMI type A
STREAMING: USB type B (USB3.0)
LINE OUT: RCA phono type
AUDIO OUT: DB-25 female type (Balanced audio 2 ch)
REFERENCE THRU/OUT: BNC type (Black Burst)

Other Connectors
USB HOST: USB A type (USB2.0) (for USB flash drive)
REMOTE: RJ45 type, 100BASE-TX

Others
Functions: EDID Emulator, Genlock, Preset Memory x 8
Display: Graphic LCD 256 x 64 dots
Power Supply: AC Adaptor
Current Draw: 2.3 A (DC 24V)
Power Consumption: 55 W
Operation Temperature: +0 to +40 degrees Celsius, +32 to +104 degrees Fahrenheit

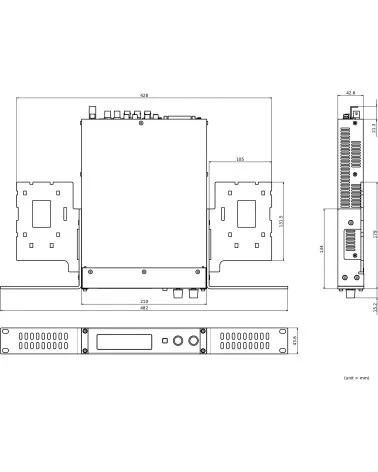

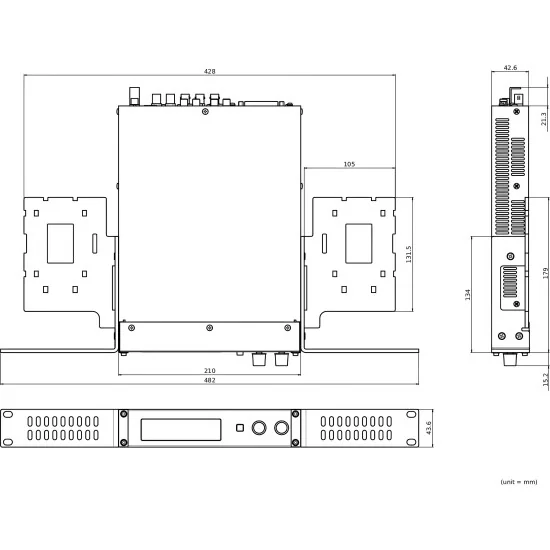

Dimensions: 210 (W) x 284.5 (D) x 43 (H) mm
Weight (excluding Accessories): 2.2 kg
Accessories: Owner's Manual, Leaflet "USING THE UNIT SAFELY", AC adaptor, Power cord, Rubber feet (4 pcs.), Rack mount angle set, DC Plug Stopper
* 0 dBu = 0.775 Vrms
