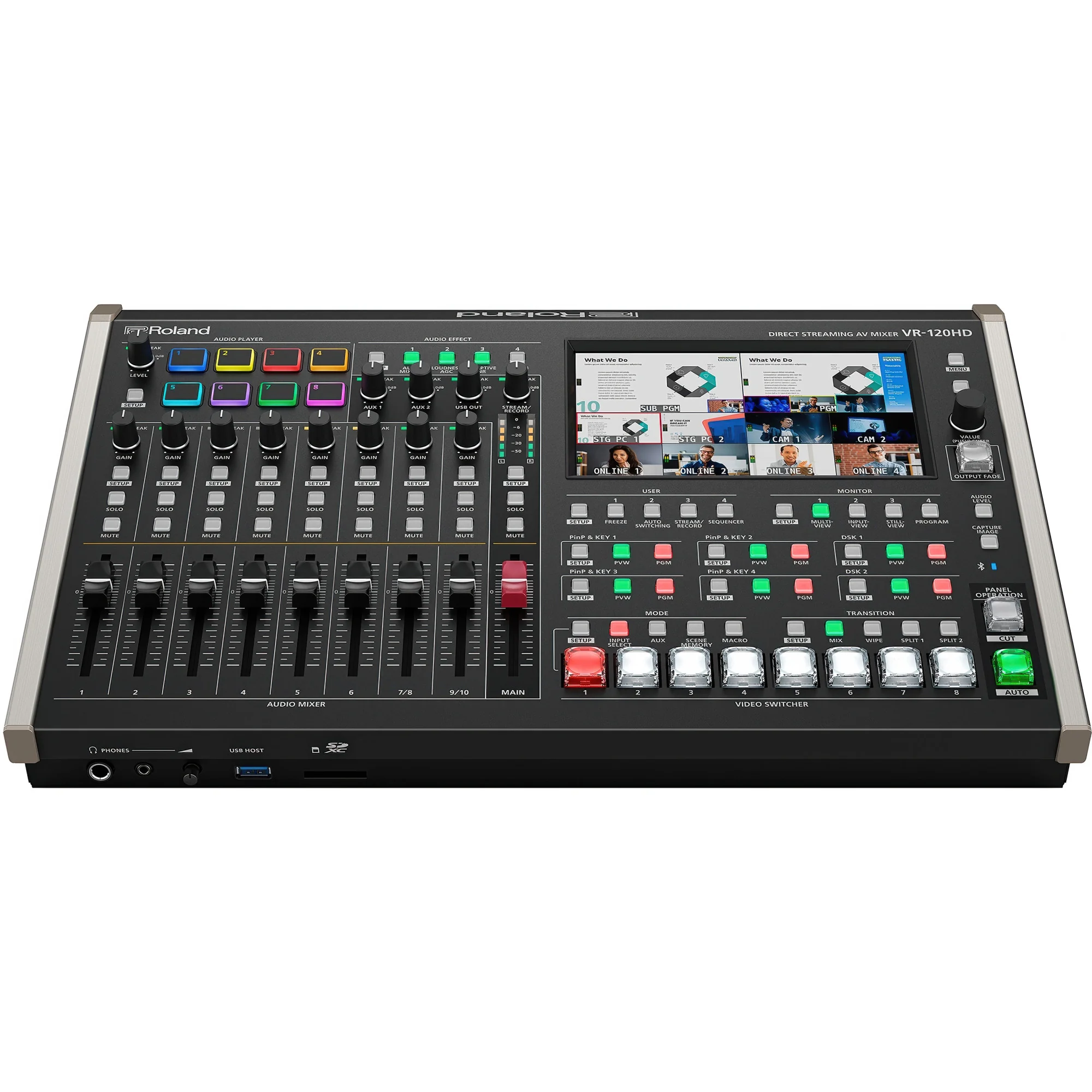

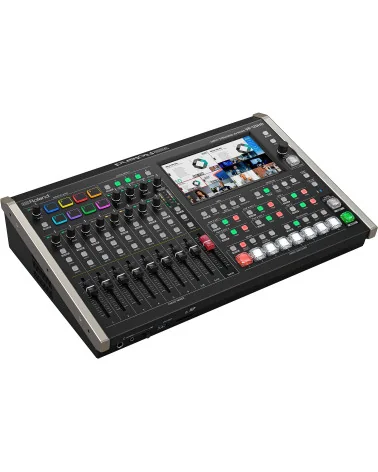

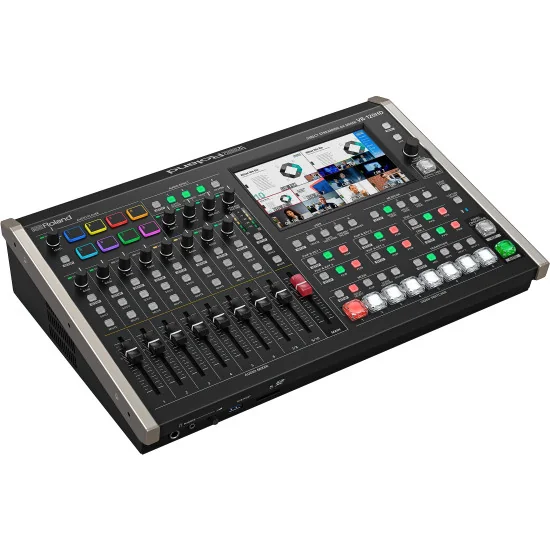

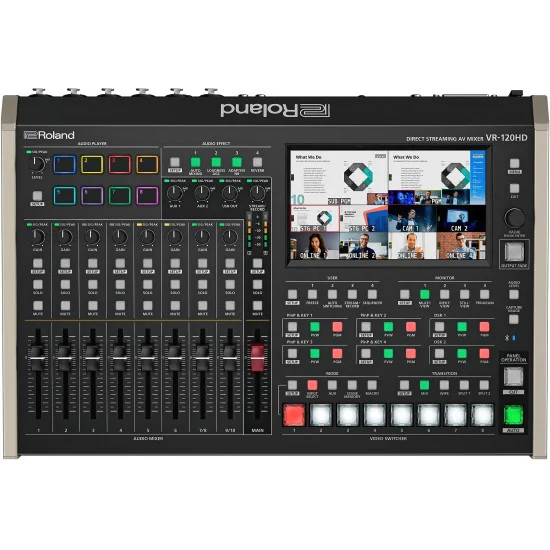

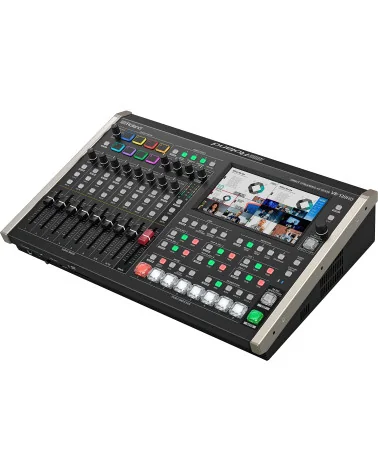

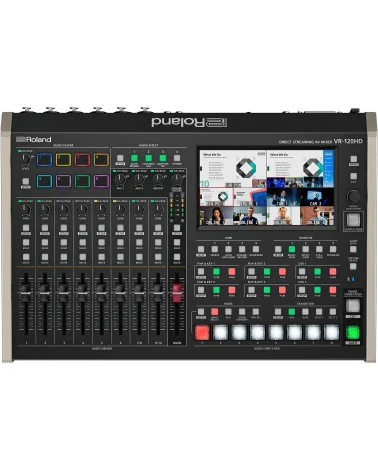

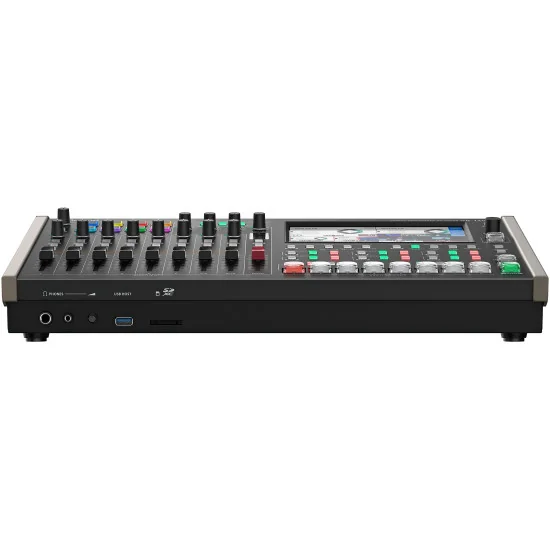

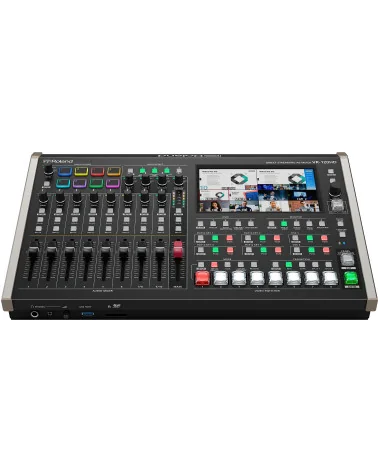

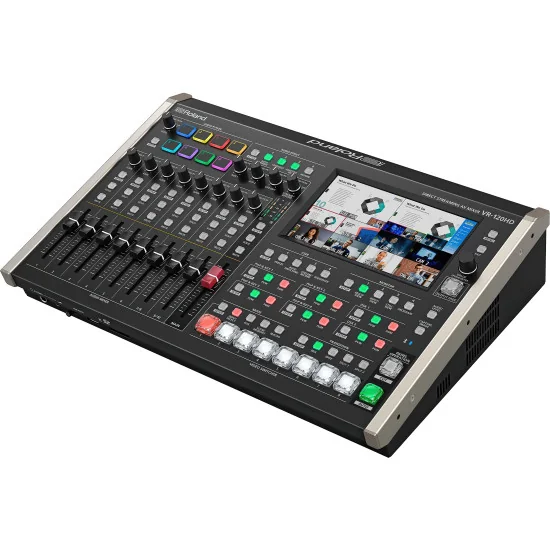

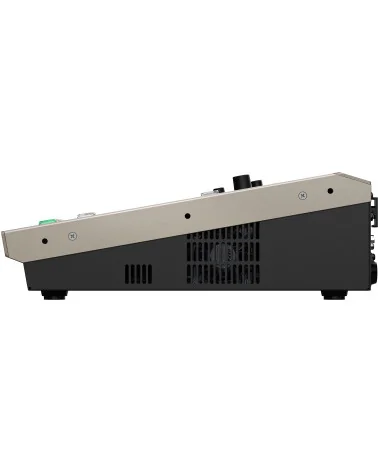

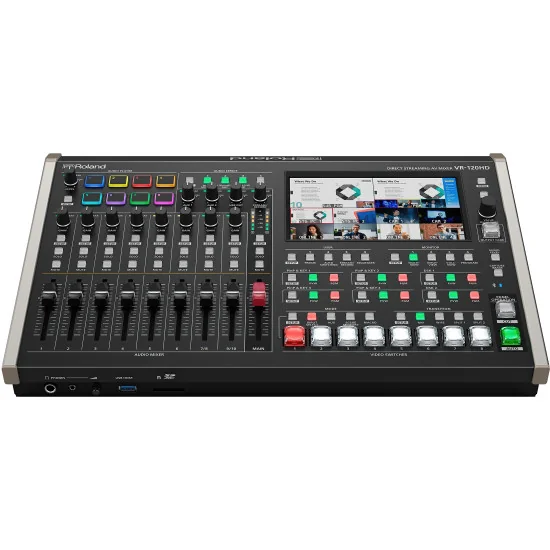

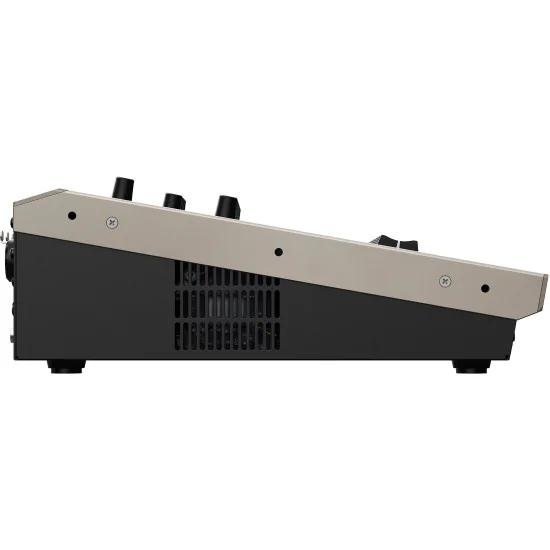

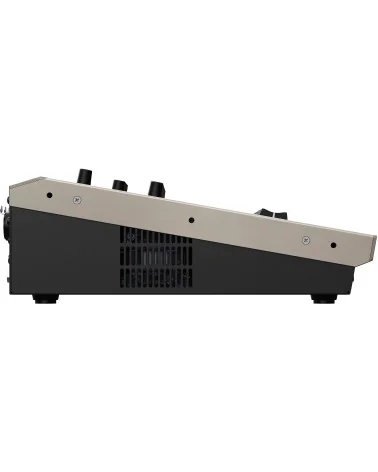

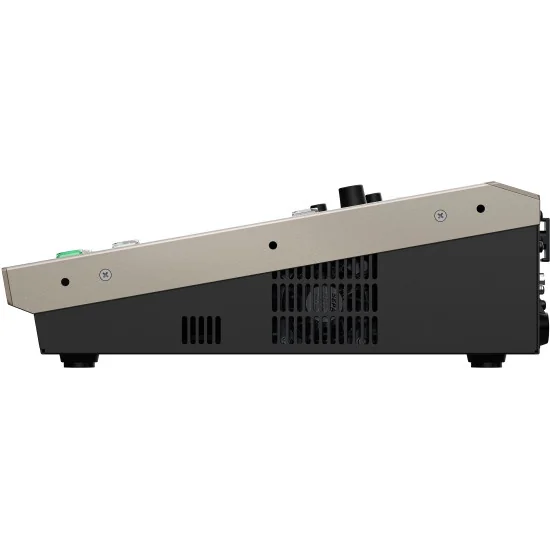

Mélangeur AV de streaming direct VR-120HD:

• Un mélangeur/table de mixage hybride portable, avec encodeurs de streaming direct
• Une puissante automation pour la production en direct avec séquences, macros et mémoires de Scene
• Des encodeurs de streaming intégrés pour transmettre deux flux de diffusion simultanés jusqu'à 1080p/60 FPS
• Enregistrez directement vos flux de diffusion sur carte SDXC pour les archiver, les modifier ou les diffuser ultérieurement
• Six entrées 3G SDI avec convertisseurs de fréquence de trame
• Six entrées 1080p HDMI avec convertisseurs de fréquence de trame et Scalers en temps réel
• Compatible avec les fréquences de trame cinéma et broadcast
• Générateur d'effets vidéo à huit couches
• Un total de huit sorties : trois SDI, trois HDMI, streaming en USB-C et une sortie de streaming direct
• Modes de sortie au choix : Program, Sub-Program, Preview, trois bus AUX, deux sources DSK et trois options Multi-View
• Une table de mixage numérique audio à 42 pistes avec effets et traitements évolués
• La fonction de stockage de 16 images fixes permet les captures d'écran ou le chargement d'images en BMP, JPEG et PNG via le canal alpha en mémoire interne non volatile.
• Améliorez vos diffusions avec des effets sonores, des images fixes et des sources vidéo issues d'une carte SDXC
• La fonction Audio Player, avec huit pads de déclenchement et le stockage interne de 16 fichiers audio
• Le contrôle PTZ pour 12 caméras de nombreuses marques et multiples protocoles
• Un large écran tactile de sept pouces avec menu graphique
• Possibilité de contrôle de l’appareil via Bluetooth, USB, RS-232 et LAN
• Un logiciel de commande à distance disponible pour iPad, macOS et Windows*
• Compatible avec Tally pour caméra avec ou sans fil

Créez des expériences différentes pour des publics en présentiel et en ligne
Les capacités vidéo polyvalentes du VR-120HD vous permettent de gérer les différents besoins en matière de présentation, au fur et à mesure du déroulement d'un événement. Attribuez vos sources - vidéos, images fixes et clips - à huit points de transition à la volée. Donnez la priorité à vos sources caméra et/ou ordinateur en rappelant vos Scenes. Et créez des flux spéciaux pour l'auditoire présent et en ligne en attribuant les couches de composition à plusieurs bus, selon vos besoins.

Entrées HDMI et SDI
Le VR-120HD se connecte en HDMI aux appareils audiovisuels communs, et en SDI pour les connexions câblées à longue distance et les caméras haut de gamme. Vous pouvez combiner sans problème six sources HDMI et six sources SDI en Full HD, avec plusieurs fréquences de trame et espaces de couleur de type cinéma et broadcast. Toutes les entrées HDMI disposent d'un Scaler intégré avec EDID et HDCP, éliminant ainsi les problèmes de connexion aux différentes sources de vos clients : ordinateurs, tablettes, smartphones, consoles de jeu et anciens appareils en 4:3.

Lecture intégrée d'images fixes et clips vidéo
Améliorez vos événements en insérant divers visuels et vidéos. Incrustez des images fixes durant les transitions d'un présentateur à l'autre, diffusez des visuels lors des pauses et utilisez des images PNG pour créer des tiers inférieurs dynamiques. Le lecteur vidéo intégré vous permet de lancer des clips vidéo directement depuis une carte SDXC, sans avoir besoin de connecter un lecteur externe.

Superpositions et incrustations
Les effets vidéo et les visuels sont indispensables pour donner du relief aux productions de toutes sortes. La nouvelle version du générateur Chroma Key utilise des algorithmes de Key améliorés pour proposer huit couches de composition qui peuvent être attribuées aux sorties Program, Sub-Program et Aux. Votre public reste ainsi à tout moment captivé par vos contenus visuellement attractifs. Avec jusqu'à quatre fenêtres d'insertion PinP et deux couches DSK compatibles avec les transparences PNG et les incrustations externes, vous pourrez répondre à toutes les demandes visuelles de vos clients. Par exemple :
Couches 1-2—Débutez avec des couches d'images en direct en fond d'écran.
Couches 3-6—Placez quatre couches d'incrustation d'écran PinP ou d'effets d'incrustation par luminance ou chrominance.
Couches 7-8—Ajoutez deux DSK compatibles avec les entrées Fill et Key.

Des visuels professionnels avec facilité
Le logiciel Graphics Presenter pour Windows vous permet de créer facilement d'incroyables titres et visuels sans avoir besoin d'utiliser des solutions onéreuses de présentation graphique d'autres marques. L'utilisation avec le VR-120HD est rapide et simple. Par une simple connexion HDMI, vous pouvez envoyer des signaux Fill et Key de l'ordinateur au mélangeur.

Graphics Presenter est de programmation intuitive grâce à de nombreux modèles personnalisables : titres animés, scores sportifs, visuels et autres. Le logiciel et les modèles sont gratuits. Des contenus additionnels téléchargeables seront régulièrement ajoutés sur Roland Cloud.

Des sorties vidéo polyvalentes
Grâce aux trois bus AUX et aux nombreuses sorties librement assignables, dont trois SDI, trois HDMI, l'USB-C et l'Ethernet pour le streaming, le VR-120HD vous met aux commandes d'une matrice vidéo haut de gamme. Vous alimentez simultanément les affichages Program, les moniteurs auxiliaires, les affichages Multi-View du producteur et le flux à destination des internautes, et disposez d'une sortie "propre" supplémentaire pour un enregistrement sur carte SDXC.

Un mixage audio numérique de qualité professionnelle
Le VR-120HD embarque les options audio les plus puissantes des mélangeurs de sa catégorie, évitant ainsi l'achat d'une table de mixage séparée et l'emploi d'un ingénieur du son dédié. Vous disposez de 42 pistes audio avec de nombreux outils de traitement, options de routage des entrées et sorties, et capacités d'automation.

Entrées analogiques et numériques multicanal
Le VR-120HD dispose de six entrées audio symétriques en connecteurs mixtes jack/XLR, de préamplis de haute qualité pour micros et d'une alimentation fantôme. Quatre entrées RCA permettent de connecter des appareils de type Line, et vous pouvez également utiliser et mixer les signaux audio numériques associés aux entrées HDMI, SDI et USB. Une connexion Bluetooth est également présente pour récupérer le son issu d'un terminal mobile.

De puissants outils de mixage
Grâce aux huit curseurs assignables, vous contrôlez directement vos sources sonores les plus importantes. Et lorsque vous devez gérer plusieurs présentateurs, lancez Auto Mixing pour alléger vos tâches et vous assurer que l'équilibre entre les micros sera idéal. Vous pouvez donner la priorité à certaines entrées, pour que lorsqu’un intervenant parle, les autres sources audio soient automatiquement baissées.

Un mix pour chaque public
Grâce aux trois bus audio auxiliaires, il est simple de créer des mixes dédiés à diverses applications. Vous pouvez par exemple alimenter les retours des intervenants tout en diffusant en ligne un mix indépendant. Les routages polyvalents vous permettent d'assigner à loisir le mix et les bus AUX aux deux sorties stéréo en XLR, à la sortie RCA stéréo, à l'USB et la sortie Stream/Record, ou aux sorties HDMI ou SDI.

Modelez votre son
Le VR-120HD combine la puissance des plus récentes tables de mixage numériques aux meilleurs effets Roland. EQ et traitement des dynamiques sont disponibles pour chaque entrée et sortie, ainsi qu'une reverb de haute qualité pour les applications musicales et effets spéciaux. Vous disposez également d'outils dédiés à la gestion des problèmes de son, comme un anti-Larsen automatique pour les micros installés sur scène, et une réduction de bruit adaptative pour supprimer les bruits de fond et les ronflettes.

Audio à la demande
Grâce à la section Audio Player et aux huits pads assignables du VR-120HD, vous pouvez facilement ajouter vos propres sons aux événements que vous gérez. D'un simple appui, vous déclenchez ainsi des effets sonores, des annonces, des comptes à rebours pour l'e-sport, ou des thèmes musicaux lorsque les présentateurs entrent sur scène.

Streaming Ethernet et USB, et enregistrement
Les clients recherchent des diffusions fluides et sans problème. La technologie évoluée du VR-120HD permet de simplifier davantage le streaming sur les plateformes les plus populaires. Grâce aux possibilités de streaming direct par Ethernet et par un ordinateur via USB, vous pouvez proposer des présentations de haute qualité à tout type de public. Et grâce à l'enregistrement simultané sur SDXC, vous pourrez disposer d'une copie du show et la diffuser ultérieurement.

Un streaming fiable et sécurisé via LAN
Grâce aux puissantes possibilités de streaming via LAN du VR-120HD, vous pouvez vous connecter directement à Twitch, Facebook et autres plateformes sans utiliser d'ordinateur. La fonction Adaptive Bitrate vérifie en permanence la qualité de la connexion au réseau et ajuste automatiquement le débit de diffusion pour réduire les interruptions dues aux problèmes de bande passante. Un Safety Delay (différé de sécurité) réglable est également disponible, pour diffuser en toute confiance des contenus non cryptés sans risque de voir des images inappropriées diffusées par erreur.

Double destination de diffusion par LAN
Atteignez un public plus large en diffusant sur deux canaux différents à la fois.  Ou utilisez un second canal pour enregistrer une sauvegarde locale en temps réel. Un smartphone connecté à un réseau 4G ou 5G peut être utilisé comme connexion de streaming primaire ou redondante.

Compatibilité SRT
Le VR-120HD est compatible SRT (Secure Reliable Transport), un standard open source pour AVoIP qui assure une transmission audio et vidéo cryptée sur les réseaux IP. Il assure également une connexion future sans souci au sein des configurations préinstallées. SRT vous permet d'utiliser le VR-120HD sans problème en le connectant en LAN ou à Internet. Vous pouvez ainsi accéder à des caméras installées à distance et les commuter en même temps que les sources HDMI et SDI locales. Vous pouvez également envoyer une sortie vidéo SRT vers un endroit situé à distance, comme un autre bâtiment de votre lieu de production.
SRT (Secure Reliable Transport, ou transport sécurisé fiable) est un protocole de transport vidéo et un ensemble de technologies open-source développés par Haivision.

Streaming en USB-C jusqu'à 60 images par seconde
Diffusez en Full HD vers le public de votre choix grâce à un ordinateur connecté en USB. La connexion USB-C propose la même technologie Plug & Play que les webcams*. Vous pouvez donc lancer immédiatement la diffusion avec Zoom, Microsoft Teams ou toute plateforme qui peut utiliser une webcam comme source d'images.
* Conformes USB Video Class (UVC) et USB Audio Class (UAC).Compatible avec les formats YUV2 (non compressé) et Motion JPEG (compressé).

Enregistrement sur carte SDXC
Grâce à l'enregistreur intégré au VR-120HD, vous pouvez facilement enregistrer un événement sur carte SDXC, et donner ainsi à votre client un fichier vidéo MP4 H.264 qu'il pourra ensuite modifier et diffuser à loisir. Le flux audio stéréo au format WAV peut être enregistré indépendamment, pour des podcasts ou autres médias sonores. Il est même possible d'enregistrer en mémoire interne des images fixes provenant de n'importe quel bus de sortie vidéo, et de les transférer sur une carte mémoire pour un usage ultérieur.
* Le débit binaire d'enregistrement est le même que le débit binaire d'encodage du flux diffusé en direct.

Prenez le contrôle total de vos productions
Le VR-120HD permet le contrôle immédiat des fonctions essentielles à l'aide de boutons et curseurs. Et grâce à l'écran tactile de sept pouces, vous accédez rapidement aux divers réglages et paramètres détaillés. Les fonctions de mémoirede scène, de macro et de séquençage rendent votre flux de travail encore plus fluide, vous permettant de préprogrammer des actions complexes et de les déclencher par des actions simples au cours de l'événement.

Rappel rapide de compositions complexes
Sauvegarder et rappeler des réglages personnalisés s'effectue de quelques simples appuis sur des boutons. Les 32 mémoires de Scene et le puissant générateur d'effets s'allient pour permettre de passer d'un réglage à l'autre en douceur, en synchronisant la transition de toutes les couches de composition sur la sortie Program. Les 100 macros vont encore plus loin en vous permettant de concevoir et lancer des listes d'actions complexes intégrant commutations, On/Off de DSK, réglages du mix audio, mouvements de caméras PTZ, etc.

La magie des séquences
Le séquenceur du VR-120HD rend les mémoires de scène et les macros encore plus puissantes, vous permettant d'effectuer facilement des repères parfaitement synchronisés. Jusqu'à 1000 pas peuvent être enregistrés dans ce séquenceur, chacun incluant presets et macros. Il vous suffit de placer vos repères à l'avance dans la liste du séquenceur et de les déclencher dans l’ordre, sans stress.

Commutations et mixages automatisés
Lorsque plusieurs présentateurs se trouvent sur scène, vous devez suivre l'action et commuter en même temps le son et l'image. Les fonctions de commutation et de mixage automatique du VR-120HD simplifient considérablement cette tâche complexe et créent une expérience très fluide pour le public.

Compatibilité PTZ
Les caméras télécommandées PTZ (Pan-Tilt-Zoom) éliminent le besoin de multiples cadreurs et permettent une excellente couverture des événements en qualité broadcast. Grâce à leur petite taille, elles peuvent être placées dans des endroits discrets. Le VR-120HD est compatible avec de nombreux modèles des marques Canon, JVC, Panasonic, Sony, PTZOptics et Avonic, ainsi qu'avec les caméras PTZ LAN compatibles VISCA. Utilisez à loisir et simultanément jusqu'à 12 caméras PTZ de marques différentes. Grâce au tout dernier logiciel système VR-120HD, vous pouvez désormais régler les angles des caméras et sauvegarder/rappeler des presets depuis un clavier numérique USB.

Une combinaison gagnante
Associer le P-20HD au VR-120HD* crée une solution complète de diffusion, adaptée à la plupart des couvertures d'événement locaux. Vous pouvez ainsi envoyer n'importe quelle source dans une sortie HDMI, y compris du SDI, vers le P-20HD pour enregistrer et créer des replays instantanés. La lecture de clips du P-20HD et les commutations d'entrées du VR-120HD sont par ailleurs synchronisées par LAN/RS-232. Notre logiciel Graphics Presenters améliore encore votre efficacité en vous permettant d'ajouter des transitions Stinger aux lectures en temps réel et en slow motion.
* Un P-20HD Version 2.0 ou suivantes et un VR-120HD Version 2.02 ou suivantes sont nécessaires pour assurer la communication entre produits.

Specification

VIDEO
Video Processing: 4:2:2 (Y/Pb/Pr), 8-bit
Number of Video Channels: 12 channels

Video Input Formats
HDMI IN 1--6
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The input refresh rates of SVGA (800 x 600)--SXGA+ (1400 x 1050) are 75 Hz when the unit's frame rate setting is 50 Hz.
* HDMI IN 6 support Roland FILL+KEY signal
*1 Frame Rate = 59.94 Hz, 60 Hz
*2 Frame Rate = 50 Hz

SDI IN 1--6
720/59.94p *1, *3
720/50p *1, *4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 Output Format = 720p
*2 Output Format = 1080i or 1080p
*3 Frame Rate = 59.94 Hz, 60 Hz
*4 Frame Rate = 50 Hz

Video Output Formats
HDMI OUT 1--3, SDI OUT 1--3:
720/59.94p *1, *4
720/60p *1, *5
720/50p *1, *8
1080/59.94i *2, *4
1080/60i *2, *5
1080/50i *2, *8
1080/59.94p *3, *4
1080/60p *3, *5
1080/29.97p *3, *6
1080/30p *3, *7
1080/50p *3, *8
1080/25p *3, *9
1080/23.98p *3, *10
1080/24p *3, *11
*1 Output Format = 720p
*2 Output Format = 1080i
*3 Output Format = 1080p
*4 Frame Rate = 59.94 Hz
*5 Frame Rate = 60 Hz
*6 Frame Rate = 29.97 Hz
*7 Frame Rate = 30 Hz
*8 Frame Rate = 50 Hz
*9 Frame Rate = 25 Hz
*10 Frame Rate = 23.98 Hz
*11 Frame Rate = 24 Hz

USB STREAM:
1080/59.94p, 720/59.94p, 640 x 480/59.94p *1
1080/60p, 720/60p, 640 x 480/60p *2
1080/29.97p, 720/29.97p, 640 x 480/29.97p *3
1080/30p, 720/30p, 640 x 480/30p *4
1080/50p, 720/50p, 640 x 480/50p *5
1080/25p, 720/25p, 640 x 480/25p *6
1080/23.98p, 720/23.98p, 640 x 480/23.98p *7
1080/24p, 720/24p, 640 x 480/24p *8
* Uncompressed format (YUY2) and Compressed format (Motion JPEG) supported.
*1 Frame Rate (USB Out) = 59.94 Hz
*2 Frame Rate (USB Out) = 60 Hz
*3 Frame Rate (USB Out) = 29.97 Hz
*4 Frame Rate (USB Out) = 30 Hz
*5 Frame Rate (USB Out) = 50 Hz
*6 Frame Rate (USB Out) = 25 Hz
*7 Frame Rate (USB Out) = 23.98 Hz
*8 Frame Rate (USB Out) = 24 Hz

Direct Stream
720/59.94p *1, *3
720/60p *1, *4
720/29.97p *1, *5
720/30p *1, *6
720/50p *1, *7
720/25p *1, *8
1080/59.94p *2, *3
1080/60p *2, *4
1080/29.97p *2, *5
1080/30p *2, *6
1080/50p *2, *7
1080/25p *2, *8
1080/23.98p *2, *9
1080/24p *2, *10
*1 Output Format = 720p
*2 Output Format = 1080p
*3 Frame Rate (Stream/Record) = 59.94 Hz
*4 Frame Rate (Stream/Record) = 60 Hz
*5 Frame Rate (Stream/Record) = 29.97 Hz
*6 Frame Rate (Stream/Record) = 30 Hz
*7 Frame Rate (Stream/Record) = 50 Hz
*8 Frame Rate (Stream/Record) = 25 Hz
*9 Frame Rate (Stream/Record) = 23.98 Hz
*10 Frame Rate (Stream/Record) = 24 Hz

Stream and Record
Audio Video
Protocols: RTMP, RTMPS, SRT (Caller, Listener)
Container: FLV (RTMP, RTMPS), MPEG2-TS (SRT)
Recording File Format: MP4
Codec: H.264, target bitrate up to 20,000 kbps
AAC-LC, 16 bits, 48 kHz, stereo, target bitrate up to 384 kbps

Audio
Recording File Format: WAV
Codec: Linear PCM, 16 bits, 48 kHz, stereo

Video Player/SRT In
Video Player
File Format: MP4
Codec: H.264, Average bit rate of 20,000 kbps or less, up to 1080/60p
AAC-LC, 16 bits, 48 kHz, stereo
SRT In
Protocol: SRT (Caller, Listener)
Container: MPEG2-TS
Codec: H.264, Average bit rate of 20,000 kbps or less, up to 1080/60p
AAC-LC, 16 bits, 48 kHz, stereo
* When the format of either Stream & Record or Video Player/SRT In exceeds 1080/30p, the Stream & Record and Video Player/SRT In functions cannot be used simultaneously.
* When the sum of the bitrate for Stream & Record and Video Player/SRT In exceeds 20,000 kbps, the Stream & Record and Video Player/SRT In functions cannot be used simultaneously.

Still Image: Bitmap File (.bmp) Up to 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Up to 1920 x 1080 pixels, 24-bit color
JPEG File (.jpg, .jpeg) Up to 1920 x 1080 pixels, 24-bit color
* It can be stored up to 16 files in the internal memory.
* It can be exported to the SD Card and USB flash drive.
* PNG alpha channel supported

Video Effects
Transition: Cut, Mix (Dissolve/FAM/NAM), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 4 (Square, Circle, Diamond), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (Luminance Key, Chroma Key, Alpha Key, External Key), Roland FILL+KEY Mode
Others: Multi-View (3 types), Flip horizontal, Flip vertical, Still Image capture, Still Image playback, Output fade (Audio, Video: White or Black), Test pattern output, Stream Delay

AUDIO
Audio Processing: Sample rate: 24 bits, 48 kHz
Number of Audio Channels: 42 channels
Audio Formats: USB STREAM (input/output): Linear PCM, 16 bits, 48 kHz, 2 ch
Bluetooth (input): Linear PCM, 16 bits, 48 kHz, 2 ch
HDMI IN: Linear PCM, 24 bits, 48 kHz, 2 ch
HDMI OUT: Linear PCM, 24 bits, 48 kHz, 8 ch
SDI IN: Linear PCM, 24 bits, 48 kHz, 2 ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits, 48 kHz, 8 ch (Conforms to SMPTE 299M)
Audio Player: File format: WAV (Linear PCM, 16 bits, 48 kHz/44.1 kHz, stereo)
* It can be stored up to 16 tracks in the internal memory.

Audio Effects
Channel Effects: High pass filter, Echo canceller, Anti-feedback, Noise gate, De-esser, Compressor, 4-Band equalizer, Voice changer, Delay, Auto mixing
Master Effects: Reverb, 4-Band equalizer, Compressor/Limiter, Loudness Auto Gain Control, Adaptive Noise Reduction, Low Frequency Cut, 15-Band GEQ, Delay
Others: Output fade, Test tone output

COMMON SECTION
Recording Media: SDHC/SDXC card (commercially available)
USB Memory (commercially available)
* SDXC card is required for video recording.

Other Functions
Scene Memory (32 types)
Macro Control (100 types)
Sequencer Control (1,000 steps)
Sequencer Control
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Smart Tally
Remote Camera Control (Up to 12 units)
External Rec Control
Menu language (English, Japanese, Simplified chinese)

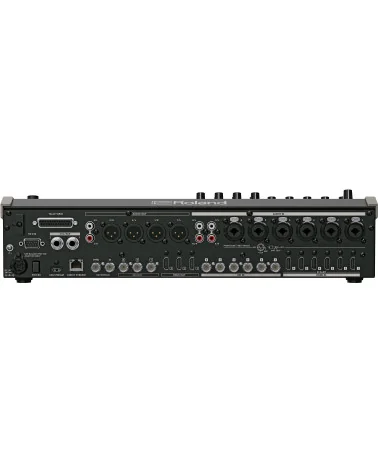

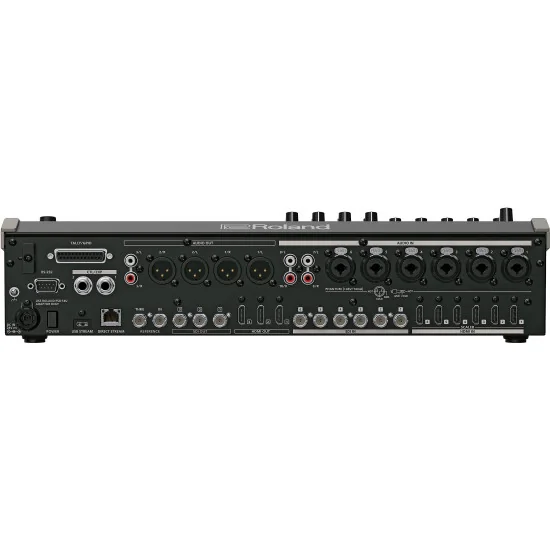

CONNECTORS
Video Input Connectors
HDMI IN 1--6: HDMI type A x 6
* HDCP Supported
* Multi-format Supported

SDI IN 1--6: BNC type x 6
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

Video Output Connectors
HDMI OUT 1--3: HDMI type A x 3
* HDCP Supported

SDI OUT 1--3: BNC type x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

USB STREAM: USB Type-C (R)
Audio Input Connectors
Analog: AUDIO IN 1--6: Combo type (XLR, 1/4-inch TRS phone), phantom power DC 48 V (unloaded maximum), 14 mA (maximum load)
AUDIO IN 7/L, 8/R: RCA phono type
AUDIO IN 9/L, 10/R: RCA phono type
Digital: USB STREAM: USB Type-C (R)
Bluetooth
HDMI IN 1--6: HDMI type A x 6
SDI IN 1--6: BNC type x 6

Audio Output Connectors
Analog: AUDIO OUT 1: XLR type
AUDIO OUT 2: XLR type
AUDIO OUT 3: RCA phono type
PHONES: Stereo 1/4-inch phone type, Stereo miniature phone type
Digital: USB STREAM: USB Type-C (R)
HDMI OUT 1--3: HDMI type A x 3
SDI OUT 1--3: BNC type x 3

Other Connectors
USB HOST: USB A type (for USB flash drive, for remote control from USB numeric keypad)
USB STREAM: USB Type-C (R) (for remote control from PC and iPad, Graphics Presenter)
Bluetooth: for remote control from iPad
CTL/EXP 1, 2:1/4-inch TRS phone type (for remote control from footswitch and expression pedal)
TALLY/GPIO: DB-25 type (Female)(Tally/GPO: 16, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
DIRECT STREAM: RJ45, 1000BASE-T (for Live Streaming, SRT In/Out and Remote Control)
Reference IN/THRU: BNC type * Black Burst (Sync to frames), Bi-Level, Tri-Level

AUDIO INPUT/OUTPUT CHARACTERISTICS

Input Level
AUDIO IN 1--6: -64--+4 dBu (Maximum: +24 dBu)
AUDIO IN 7/L, 8/R: -10 dBu (Maximum: +10 dBu)
AUDIO IN 9/L, 10/R: -10 dBu (Maximum: +10 dBu)Input ImpedanceAUDIO IN 1--6: 30 k ohms
AUDIO IN 7/L, 8/R: 7 k ohms
AUDIO IN 9/L, 10/R: 7 k ohms

Output Level
AUDIO OUT 1 (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT 2 (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT 3 (RCA): -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance
AUDIO OUT 1 (XLR): 600 ohms
AUDIO OUT 2 (XLR): 600 ohms
AUDIO OUT 3 (RCA): 1 k ohm
PHONES: 56 ohms

Residual Noise Level (IHF-A, typ.)
-92 dBu (All faders: Min)
-89 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 Connector, Analog gain: Min)
-62 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 Connector, Analog gain: Max)
* Input 150 ohms terminate
* Output Connector: AUDIO OUT 1--2 (XLR)
-101 dBu (All faders: Min)
-100 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 jack, Analog gain: Min)
-75 dBu ([MAIN] Fader: Unity, Input faders: Unity only one AUDIO IN 1 jack, Analog gain: Max)
* Input 150 ohms terminate
* Output Connector: AUDIO OUT 3 (RCA)

OTHERS
Bluetooth: Ver 5.0 , Profile Support: A2DP (Audio), GATT (MIDI over Bluetooth Low Energy)
Codec: SBC (Support to the content protection of the SCMS-T method)
Display: Graphic Type, 7", Wide VGA (800 x 480 dots), backlite LCD (Color/Touch screen)
Power Supply: AC Adaptor
Current Draw: 3.0 A
Power Consumption: 69 W
Operation Temperature: +0 to +40 degrees Celsius

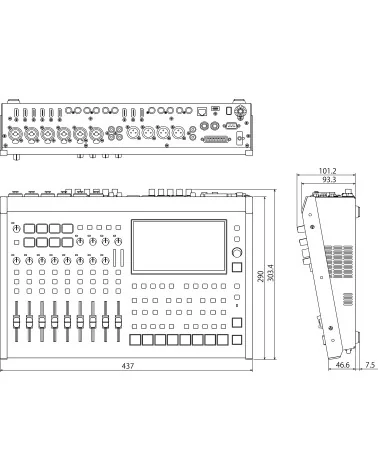

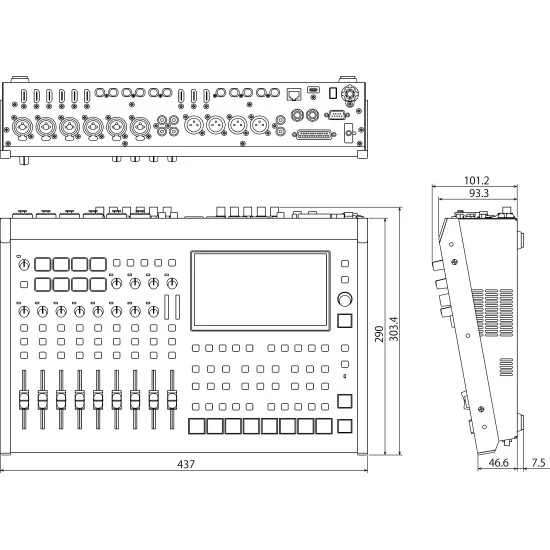

Dimensions: 437 (W) x 304 (D) x 109 (H) mm
