Comment configurer un mur vidéo simple?

Monter un mur vidéo multi-écrans est plus simple qu'il n'y paraît. Un seul contrôleur et quatre écrans suffisent pour commencer.

La configuration d'un mur vidéo n'exige plus un investissement considérable en infrastructure ou une équipe d'intégrateurs spécialisés. Avec les solutions de contrôleurs multi-écrans modernes, les professionnels de la régie, de l'événementiel et de l'affichage dynamique peuvent créer des installations impressionnantes en quelques heures. Cet article explore les approches pratiques pour mettre en place des murs vidéo, des installations minimalistes aux configurations complexes, en utilisant du matériel éprouvé et des logiciels de gestion accessibles.

Un ordinateur et un Matrox QuadHead2Go suffisent

La beauté d'une configuration de mur vidéo simple réside dans sa réduction au strict nécessaire. Vous ne nécessitez pas une infrastructure dédiée, des serveurs multiples ou des licences d'exploitation coûteuses. Un seul ordinateur portable ou un mini-ordinateur de bureau, couplé à un contrôleur multi-écrans, offre une fondation solide pour diviser et distribuer le signal vidéo vers plusieurs écrans.

Le Matrox QuadHead2Go Q155 représente la solution d'entrée de gamme la plus directe. Cet appareil accepte un signal HDMI unique en entrée, jusqu'à 4K à 60 Hz, puis le divise en quatre sorties HDMI indépendantes. Chaque sortie peut piloter un écran jusqu'à 1920 x 1200 en 60 Hz. L'avantage principal : vous branchez simplement votre ordinateur via HDMI, vous connectez quatre écrans aux sorties du contrôleur, et le système fonctionne immédiatement. Pas de drivers complexes, pas de calibrage réseau, pas de configuration logicielle fastidieuse.

Le Q155 consomme seulement 15 watts maximum et fonctionne sans ventilateur, ce qui le rend silencieux et adapté pour les installations en studio ou en salle de diffusion. Son boîtier compact mesure 13,97 x 3,18 x 18,11 centimètres et pèse 494 grammes, ce qui facilite le rangement dans une valise technique ou son intégration dans un équipement mobile. Les spécifications techniques supportent le RGB 8:8:8 en entrée et le RGB 4:4:4 en sortie, garantissant que les textes fins, les logos et les graphiques à traits précis conservent leur netteté sur chaque écran. Le format RGB 4:4:4 en sortie est crucial pour les applications de texte ou de diagnostic : contrairement aux formats sous-échantillonnés, où la chrominance (couleur) est réduite, le RGB préserve la clarté des caractères et des lignes fines, même sur des bandes défilantes en temps réel.

Le support audio PCM stéréo et mono à 44,1 kHz ou 48 kHz sur 16 bits signifie que vous pouvez transmettre le son aux écrans équipés de haut-parleurs intégrés, éliminant le besoin de câbles audio externes. La conformité HDCP intégrée vous permet de lire des contenus protégés sans contournement logiciel.

Pour ceux qui travaillent avec des ordinateurs utilisant DisplayPort plutôt que HDMI, le Matrox QuadHead2Go Q185 offre une entrée DisplayPort 1.2 capable de gérer jusqu'à 4K à 60 Hz. Bien que les sorties restent en HDMI, cette configuration s'adresse particulièrement aux studios modernes, aux salles de montage ou aux environnements esport où les ordinateurs de travail offrent principalement du DisplayPort. La compatibilité d'entrée sans compromis sur la distribution en sortie rend le Q185 attrayant pour les installations mixtes.

La simplicité de cette approche ne doit pas occulter sa robustesse. Les contrôleurs Matrox fonctionnent dans les environnements de 0 à 45°C, supportent des cycles de mise sous et hors tension répétés sans dégradation, et incluent un logiciel de gestion PowerWall qui vous permet de configurer la disposition des écrans sur l'interface de votre ordinateur. Si vous n'avez pas besoin de contrôle à distance ou de gestion réseau poussée, cette solution « tout-en-un » suffit à transformer un ordinateur standard en hub de mur vidéo.

Un mur vidéo simple avec 4 écrans 4K

La progression logique à partir du modèle simple consiste à assembler un véritable mur vidéo 2 x 2, soit quatre écrans 4K affichant un contenu unifié. Imaginez une régie de diffusion en direct utilisant un mur 2 x 2 pour surveiller plusieurs flux vidéo simultanément : caméra principale, caméra d'audience, graphiques superposés et minuterie de production. Avec des écrans 4K séparant vos flux, vous gagnez en résolution et en clarté par rapport à des écrans Full HD traditionnels.

Pour cette configuration, vous connecteriez votre source 4K (caméra vidéo professionnelle, serveur de contenu, ordinateur de production) au contrôleur multi-écrans, qui divise le signal et l'envoie vers quatre écrans. Le Q155 supporte la disposition 2 x 2 nativement, ce qui signifie que le logiciel gère automatiquement la répartition des pixels sur les quatre écrans sans distorsion ni chevauchement. Si vos écrans possèdent des baguettes de séparation minces, l'expérience visuelle reste cohérente : la région centrale où se joignent les quatre écrans présente un minimum de discontinuité.

Les contrôleurs Matrox offrent des boutons physiques intégrés sur le boîtier lui-même, permettant au technicien de basculer entre des présélections de disposition sans accéder à l'interface logicielle. En cas de perte temporaire de connectivité informatique ou si vous devez rapidement passer d'une configuration 2 x 2 à une configuration 4 x 1 (quatre écrans en rangée horizontale) ou 1 x 4 (pile verticale), vous appuyez simplement sur les boutons physiques. Cette redondance s'avère déterminante dans les environnements exigeants : concert en direct, événement sportif, salle d'opération hospitalière ou amphithéâtre universitaire.

Pour les diffuseurs travaillant avec des résolutions élevées, l'entrée 4K du contrôleur devient déterminante. Supposons que vous capturez votre événement en 4K, puis que vous souhaitez afficher quatre zones de cette 4K sur quatre écrans Full HD, chacune montrant une partie différente de la scène. Le Q155 accepte un flux 4K complet en entrée, préserve l'intégrité du signal grâce au RGB 4:4:4, puis mappe intelligemment chaque quart de l'image 4K à son écran correspondant. Aucune re-compression, aucune perte de chrominance, juste une distribution efficace vers quatre points de sortie.

Les spécifications de sortie de 1920 x 1200 en 60 Hz par port HDMI signifient que vous pouvez utiliser des écrans modernes même plus grands, bien que le signal soit limité à cette résolution. Si vous utilisez des écrans 4K natifs, attendez-vous à ce qu'ils affichent le contenu à l'intérieur d'une zone de résolution inférieure, avec des barres noires selon leur mode de mise à l'échelle. En revanche, les écrans Full HD ou 2K (1920 x 1200) correspondront parfaitement au signal sans mise à l'échelle du contrôleur.

Pour les environnements d'affichage dynamique en commerce ou les murs vidéo permanents dans les halls d'entreprise, la consommation énergétique ultra-basse du contrôleur (15W) signifie que les coûts opérationnels restent négligeables même si le mur fonctionne 24 heures sur 24. Il n'y a pas de ventilateur qui s'use, pas de batteries de secours requises, juste un appareil robuste qui convertit silencieusement et de manière fiable un flux vidéo en quatre flux distribués.

Combiner plusieurs unités pour des murs vidéo plus grands

Lorsque quatre écrans ne suffisent plus, par exemple dans une salle de commandement de sécurité surveillant une métropole entière ou dans une salle de contrôle de production télévisuelle gérée par plusieurs opérateurs, vous pouvez connecter plusieurs contrôleurs en cascade. Avec des unités Matrox supplémentaires et des cartes graphiques compatibles, vous pouvez gérer jusqu'à 64 écrans en une installation unique.

Le principe est simple : chaque contrôleur reçoit un flux vidéo indépendant depuis une ou plusieurs sources informatiques, puis distribue à quatre écrans. Si vous avez besoin de 12 écrans, vous utiliseriez trois contrôleurs, chacun recevant son propre flux 4K. Pour synchroniser ces trois flux en une présentation visuelle cohérente, vous programmeriez l'entrée informatique de manière à ce que chaque contrôleur reçoive la portion correcte du contenu global. Par exemple, si votre mur total est un grille 3 x 4 (trois lignes, quatre colonnes d'écrans), l'ordinateur enverrait le quart supérieur gauche au premier contrôleur, le quart supérieur central au deuxième, et le quart supérieur droit au troisième.

Cette approche demande une planification réseau rigoureuse, mais elle offre une scalabilité presque illimitée. Les contrôleurs Matrox supportent l'adressage IP via Ethernet Gigabit RJ45, permettant au logiciel de gestion ou à une API (Interface de programmation applicative) REST d'envoyer des commandes de configuration à chaque unité individuellement. Un technicien dans une salle de production peut, depuis un ordinateur central, modifier la résolution de sortie, basculer les dispositions d'écrans, activer la rotation d'image ou régler les niveaux audio pour tous les contrôleurs à la fois.

Dans les environnements automobiles mobiles ou « OB van » (outside broadcast vehicles), cette modularité s'avère précieuse. Une voiture technique pour événementiel sportif pourrait embarquer deux ou trois contrôleurs Matrox, permettant à la régie mobile de gérer six à douze écrans de surveillance tout en restant en mouvement vers le lieu de tournage suivant. Le faible encombrement physique et l'absence de ventilation sonore rendent ces apparareils parfaits pour les espaces confinés.

Les sessions de production créatives, notamment dans le domaine esport ou du streaming en direct, bénéficient également de cette scalabilité. Un studio esport avec un mur 2 x 3 (six écrans) affichant les feeds des caméras de jeu, les tableaux de score et les flux de chat peut démarrer avec un simple contrôleur Q155, puis ajouter une unité Q185 ultérieurement pour intégrer davantage de sources sans restructuration complète de l'infrastructure. Cette progression graduelle économise les budgets initiaux tout en préservant une croissance future.

Créer des murs vidéo originaux : rotation, mise à l'échelle et affichage libre

Au-delà des configurations standard en grille carrée, les contrôleurs Matrox offrent une liberté de configuration remarquable pour créer des murs vidéo non conventionnels. Prenez l'exemple d'une église équipée d'un mur vidéo ultra-large : sept écrans Full HD disposés en rangée horizontale (7680 x 1080 pixels au total). Cet assemblage affiche une bannière biblique ou une traduction de sermon en texte continu qui s'étire sur toute la largeur. Le support natif des résolutions ultra-larges (7680 x 1080) dans les contrôleurs Matrox signifie que l'ordinateur envoie un flux ultra-large et le contrôleur le mappe directement aux sept écrans sans redimensionnement, en préservant chaque pixel d'information.

Inversement, un amphithéâtre ou une salle de conférence pourrait nécessiter une configuration ultra-verticale : une pile de quatre écrans (1920 x 4320 pixels) affichant du contenu haute résolution en portrait, par exemple une galerie de portraits, des diapositives de présentation ou des vidéos en mode portrait pour des applications mobiles. Les contrôleurs gèrent cette résolution verticale avec la même élégance que l'horizontale.

La rotation indépendante par écran ajoute une couche supplémentaire de créativité. Imaginez une fenêtre de boutique avec six écrans : trois en paysage normal et trois pivotés à 90 degrés en portrait. Le contenu affiché sur les écrans en portrait peut être une vidéo promotionnelle formatée en vertical, tandis que le reste du mur affiche la même vidéo en paysage. Les rotations de 90°, 180° et 270° sont supportées indépendamment sur chaque écran, permettant à un technicien de créer des compositions asymétriques visuellement frappantes sans passer par des serveurs vidéo coûteux ou des logiciels de composition externes.

Le logiciel PowerWall inclus dans tous les contrôleurs gère cette mise à l'échelle et cette rotation via une interface graphique simple. Vous dessinez les écrans dans leurs positions physiques réelles, appliquez les rotations souhaitées, puis l'appareil mappe le flux vidéo en amont de façon transparente. Aucune retouche matérielle, aucun re-câblage : juste une reconfigurations logicielle.

Pour les installations qui nécessitent un affichage libre ou la fusion de contenus multiples (picture-in-picture, mosaïques personnalisées), une API REST est disponible sur tous les contrôleurs Matrox. Les intégrateurs ou les développeurs informatiques peuvent écrire des scripts ou des applications personnalisées qui communiquent avec l'appareil via Ethernet, envoyant des commandes pour modifier les paramètres, requêtes de statut de l'appareil, ou déclencher des scénarios préprogrammés. Cette extensibilité signifie que les murs vidéo Matrox ne sont pas limités au logiciel fourni, mais peuvent s'intégrer dans des écosystèmes informatiques plus larges.

Versions HDMI et DisplayPort, boîtiers externes ou cartes PCIe

Les contrôleurs multi-écrans Matrox existent en plusieurs configurations matérielles pour s'adapter à des environnements de déploiement variés. Le choix entre HDMI et DisplayPort dépend principalement de vos sources vidéo existantes et de vos plans de mise à jour technologiques futurs.

Le Matrox QuadHead2Go Q155 en boîtier externe accepte une entrée HDMI standard et distribue via quatre sorties HDMI. C'est le choix le plus universel : pratiquement tous les équipements vidéo professionnels, des caméras aux convertisseurs, offrent du HDMI. Le boîtier externe se place facilement dans un rack ou sur une table technique, et les câbles HDMI de longueur variable (jusqu'à 15 mètres avec des amplificateurs si nécessaire) permettent une marge de positionnement.

Le Matrox QuadHead2Go Q185 remplace l'entrée HDMI par DisplayPort 1.2, offrant une bande passante légèrement supérieure et une meilleure intégration avec les ordinateurs modernes de classe professionnel. Les studios de montage, les centres de création artistique ou les salles de simulation aéronautique qui s'appuient sur des ordinateurs haut de gamme avec sorties DisplayPort trouveront le Q185 plus naturel à intégrer.

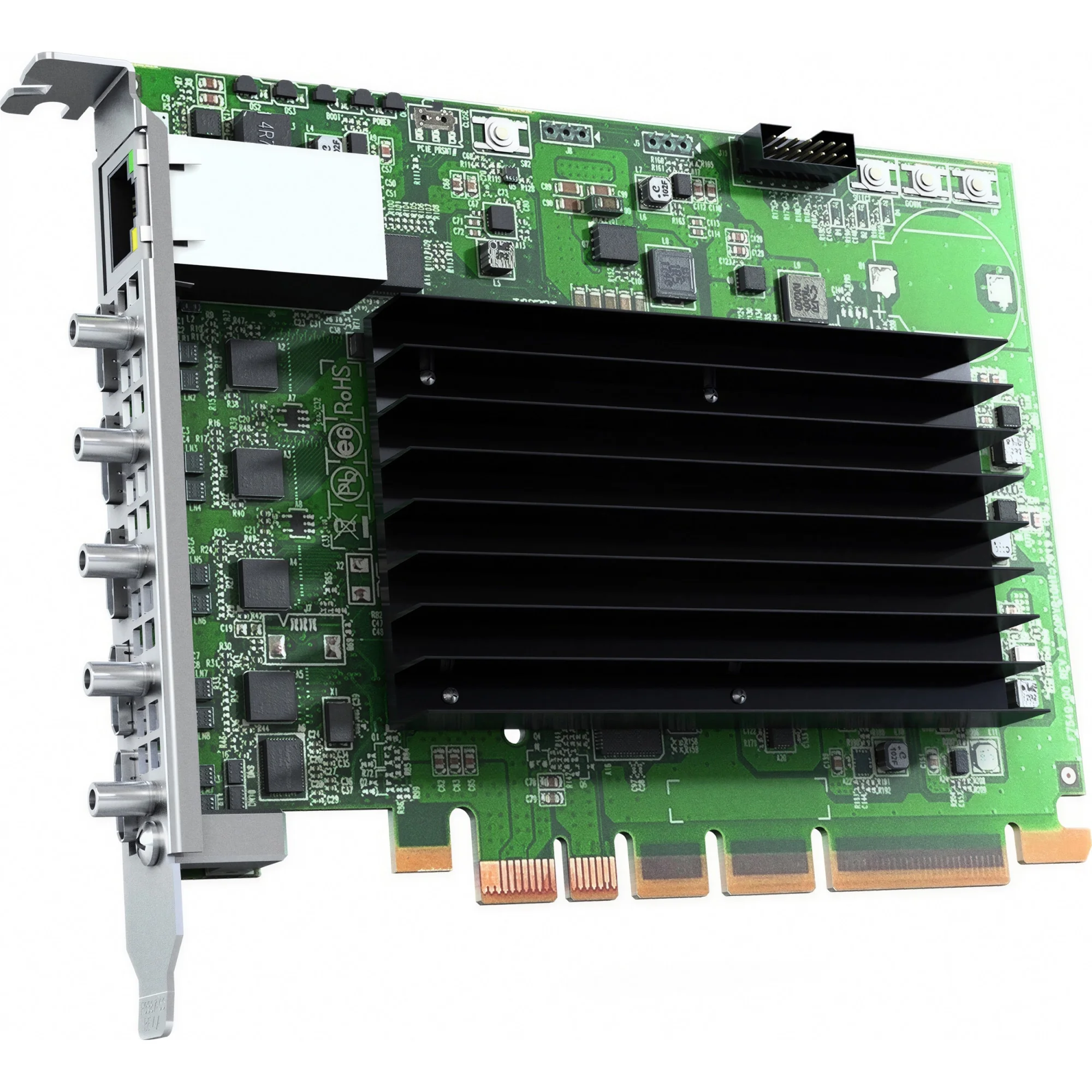

Pour les installations permanentes ou les équipements embarqués où l'espace physique est critique, les versions carte PCIe offrent une alternative compacte. Le Q155 en carte PCIe s'insère directement dans un logement PCIe x16 (bien que fonctionnant électriquement en x1, laissant de la bande passante inutilisée sur le bus pour d'autres cartes). L'entrée devient un mini-HDMI sur la face arrière de la carte, et les quatre sorties sont aussi des mini-HDMI, réduisant le volume total de l'équipement embarqué. Les véhicules techniques, les systèmes informatiques intégrés aux établissements de culte ou les kits de diffusion portable trouvent cette approche extrêmement compacte.

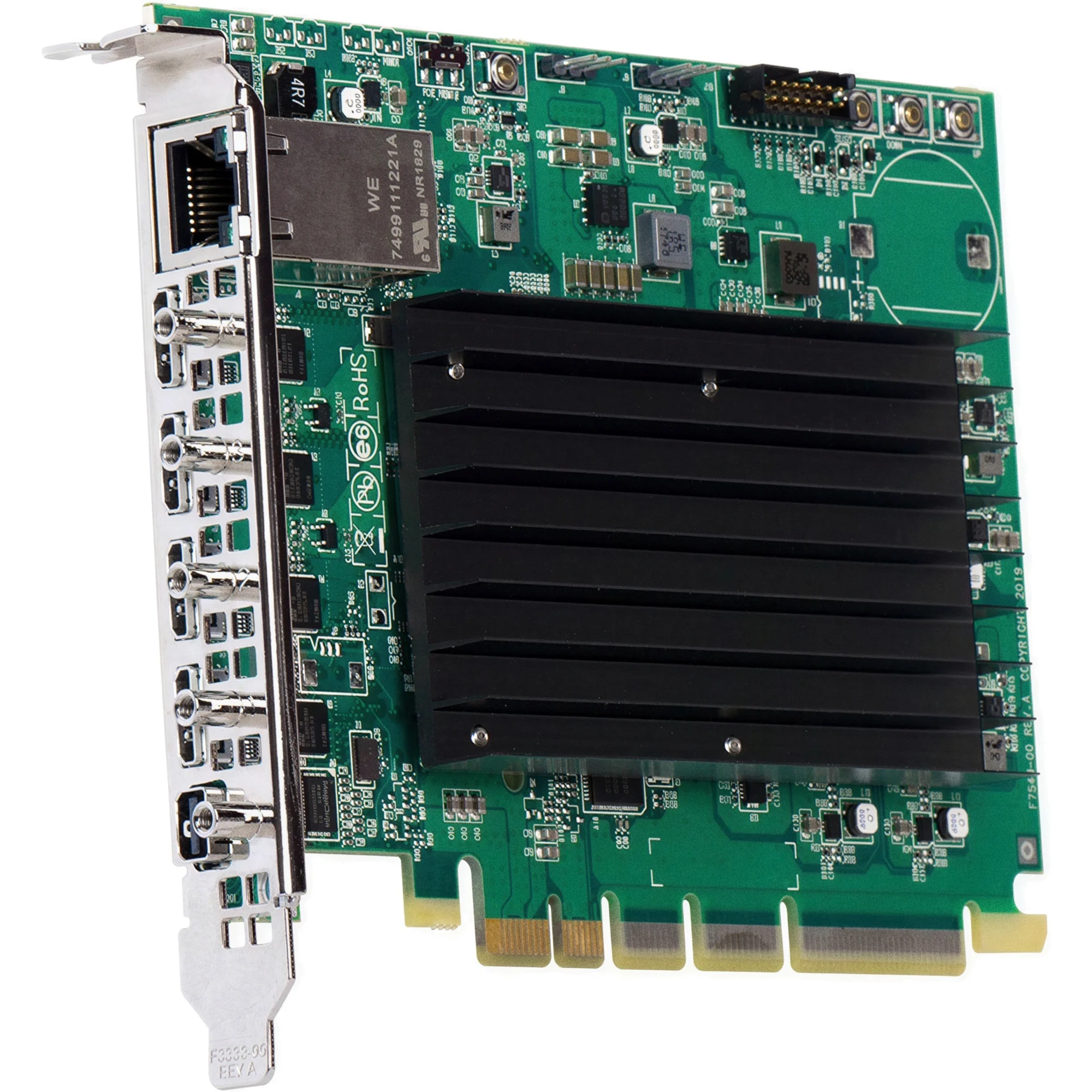

Le Q185 en carte PCIe offre une entrée mini-DisplayPort à la place du mini-HDMI, préservant les avantages de DisplayPort tout en minimisant l'encombrement. Pour les serveurs de streaming intégrés ou les systèmes informatiques qui doivent gérer des dizaines d'écrans tout en restant discrets ou mobiles, cette carte est avantageuse.

L'installation d'une carte PCIe exige un redémarrage de l'ordinateur et la charge de drivers, un processus que les boîtiers externes évitent entièrement. En revanche, une fois installée, la carte PCIe offre une intégration logicielle plus serrée et n'occupe aucun port externe, libérant ces ports pour d'autres équipements dans une régie de production serrée. La décision dépend de vos priorités : rapidité de déploiement (boîtier externe) ou intégration permanente à long terme (carte PCIe).

Tous les modèles partagent les mêmes spécifications de robustesse. Fonctionnement sans ventilateur, consommation électrique ultramodérée (15W), plage de température d'exploitation de 0 à 45°C. Les certifications internationales FCC, CE, KC, RCM et VCCI garantissent qu'ils opèrent légalement dans les principaux marchés mondiaux. Les dimensions identiques entre les boîtiers externes (13,97 x 3,18 x 18,11 centimètres, 494 grammes) facilitent le transport et le rangement dans des kits de production modulaires.

La gestion réseau via Ethernet Gigabit RJ45 est standard sur tous les modèles. Configuration IP statique, DHCP automatique, IPv4 et IPv6 supportés. Un technicien d'une salle de contrôle peut assigner des adresses IP à chaque contrôleur, puis les gérer à distance via l'API REST ou le logiciel PowerWall connecté en réseau. Cette capacité de gestion distribuée est déterminante pour les installations dans de grands immeubles, où les contrôleurs sont physiquement séparés et ne partagent pas un câble USB unique avec l'ordinateur de gestion.

L'audio est acheminé par tous les modèles sous le format PCM stéréo ou mono, à 44,1 kHz ou 48 kHz, sur 16 bits. Le codec AAC est aussi supporté pour les flux comprimés. Cela signifie que les écrans pourvus de haut-parleurs intégrés ou les systèmes audiovisuels externes recevront un signal sonore de qualité professionnelle sans étapes supplémentaires de conversion ou d'amplification.

La conformité HDCP est intégrée à tous les modèles, permettant la diffusion de contenus protégés par les studios de cinéma et les distributeurs de télévision. Si votre salle de projection ou votre mur vidéo de salle d'attente doit afficher des trailers cinéma ou des présentations vidéo protégées par DRM, les contrôleurs Matrox gèrent transparence le mécanisme de poignée de main HDCP sans perte de qualité ou d'authentification répétée.

Pour résumer, le choix entre les variantes dépend de trois paramètres : le type d'entrée vidéo disponible (HDMI ou DisplayPort), l'espace physique disponible (boîtier externe spacieux ou carte PCIe compacte) et le degré d'intégration informatique souhaité (solution externe plug-and-play ou installation permanente en interne). Matrox offrant toutes ces combinaisons, vous ne faites pas de compromis en choisissant un modèle : vous sélectionnez simplement la variante qui correspond le mieux à votre environnement spécifique.

Finalement, la configuration d'un mur vidéo n'est plus un projet esotérique réservé aux grandes chaînes de télévision ou aux sociétés d'événementiel haut de gamme. Avec des contrôleurs comme le Matrox QuadHead2Go Q155 ou Q185, un seul ordinateur et quelques écrans suffisent à créer une présence visuelle percutante, que ce soit dans une régie de diffusion, un lieu de culte, un hall d'entreprise, une salle d'esport ou un amphithéâtre universitaire. La modularité, la robustesse et l'adaptabilité de ces solutions rendent les murs vidéo accessibles à tous les budgets et à tous les contextes d'utilisation. Commencez par une configuration simple de quatre écrans, puis évoluez progressivement vers des installations plus complexes à mesure que vos besoins croissent.
