FieldCast Fiber Base One Système de contrôle PTZ x4 sur fiber

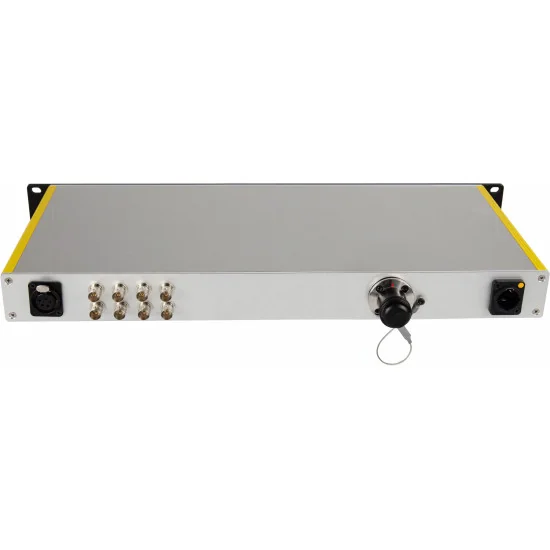

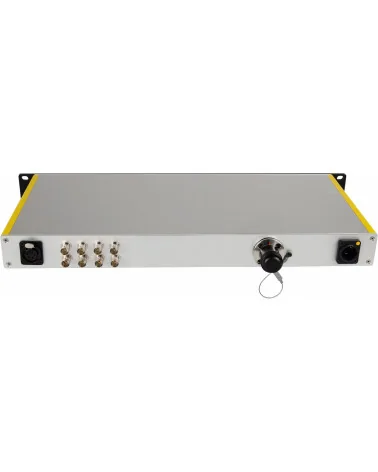

Côté régie, tout tient sur un seul connecteur SMPTE 304 FXW en face arrière. Le FieldCast Fiber Base One y récupère les deux cœurs monomodes 9/125 du câble hybride et démultiplexe le signal en quatre canaux 3G-SDI à double sortie, répartis sur huit BNC 75 ohms : le mélangeur reçoit ses quatre flux, un multiviewer ou deux enregistreurs les reçoivent en parallèle, sans distributeur. Les débits montent à 2,97 Gb/s, la conformité couvre SMPTE 259M, 344M, 292M et 424M, et tous les standards SD et HD jusqu’au 1080p60 passent sans aucune mise à l’échelle.

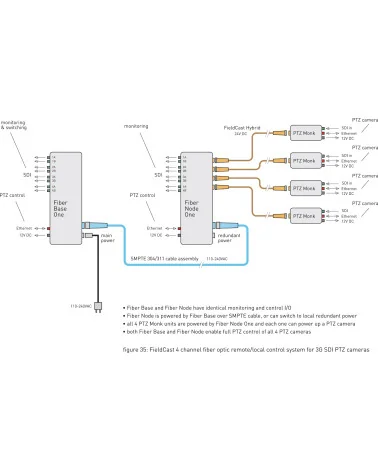

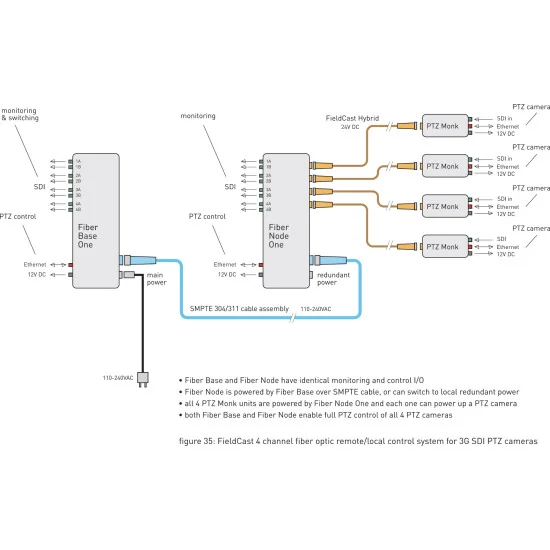

L’alimentation, elle, circule dans l’autre sens. Une entrée secteur 110–240 V AC sur PowerCon et des blocs redondants font de ce châssis 1U la seule prise de courant de toute la chaîne : le courant alternatif part dans le câble SMPTE 311M/304 vers le Fiber Node One installé près du plateau, qui le convertit en 24 V DC sur ses quatre connecteurs hybrides, le PTZ Monk délivrant ensuite 12 V à la caméra. Le choix de l’alternatif n’est pas anodin : sur deux kilomètres, la chute de tension reste maîtrisée là où du continu s’effondrerait, ce qui fixe la portée utile autour de 2 km. Plus un seul bloc d’alimentation à prévoir en haut d’une structure ou au bord d’un bassin.

Le contrôle caméra emprunte le port RJ-45 en façade, raccordé au commutateur Ethernet optique du Fiber Node One. Les deux châssis partagent ainsi le même réseau gigabit — 1000Base-T et 1000Base-SX/LX, IEEE 802.3ab et 802.3z, duplex intégral ou semi-duplex — si bien qu’un pupitre en car régie et un second au node pilotent indifféremment les quatre caméras PTZ, et les sorties SDI des deux extrémités délivrent les mêmes signaux.

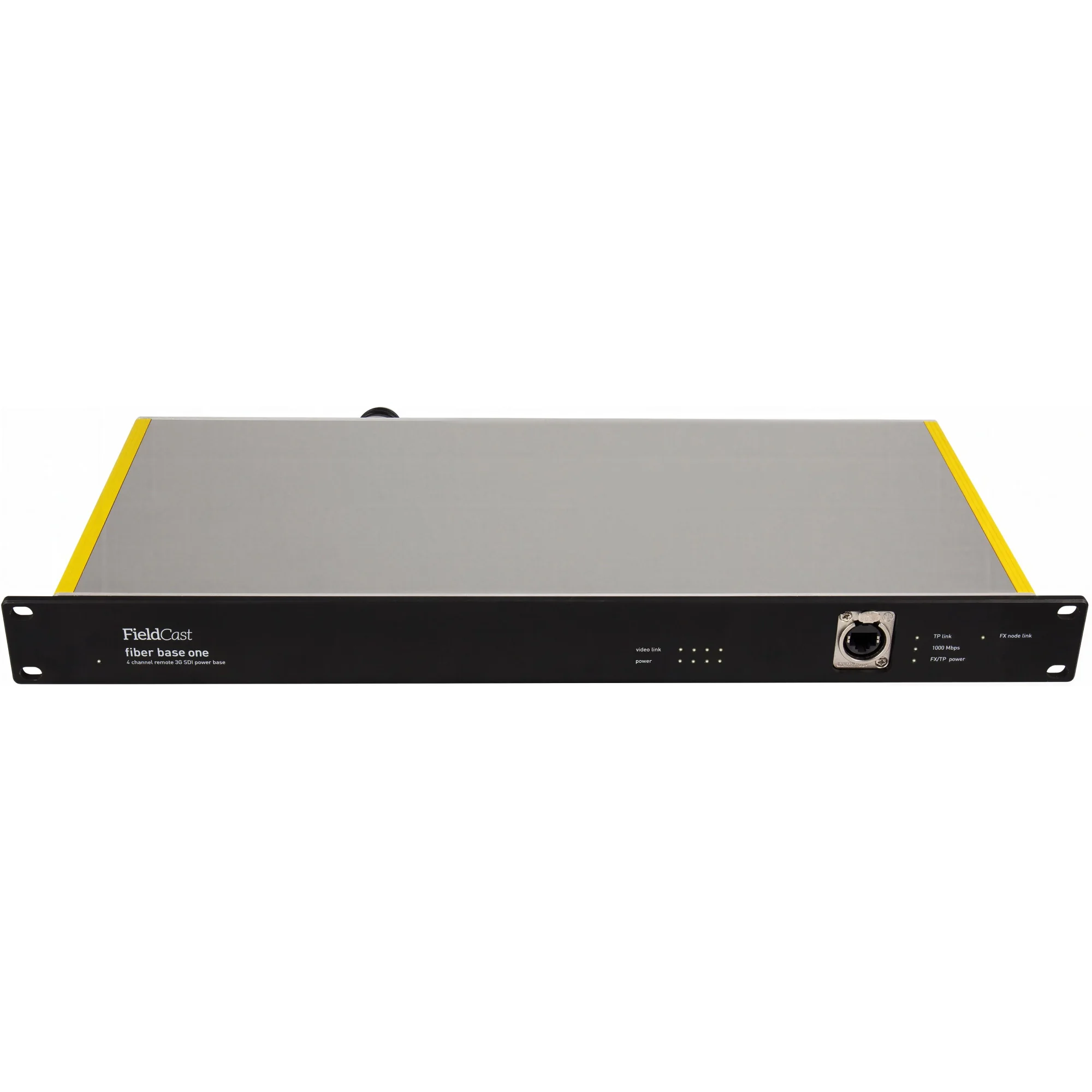

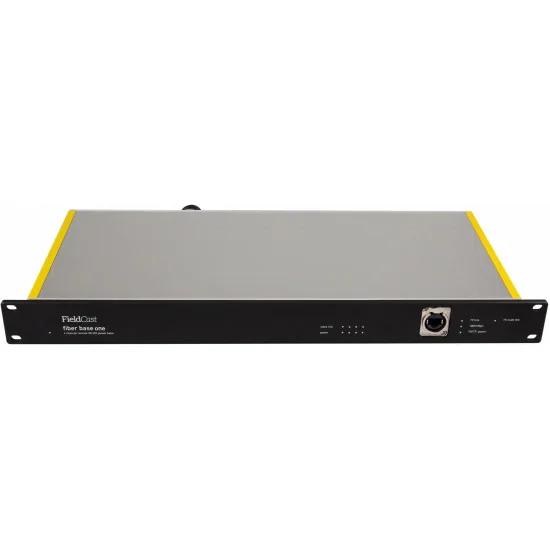

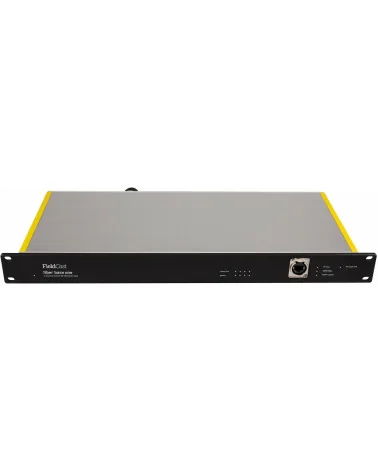

Le châssis aluminium 19 pouces tient en 1U, et les LED blanc chaud de 2 mm signalent l’entrée secteur, l’activité SDI et Ethernet de chaque module de canal, l’Ethernet local et la détection du lien gigabit : le diagnostic se fait à l’œil, sans débrancher un BNC. Hippodrome, patinoire, bassin olympique, salle de concert : partout où le car régie se gare loin des caméras, un câble hybride unique remplace tirages secteur et rallonges. Pour un prestataire : moins de matériel à charger, une mise en place plus courte.
