FieldCast PTZ Monk Convertisseur SDI, Ethernet + DC to 2Core SM Hybrid

FieldCast PTZ Monk Convertisseur SDI, Ethernet + DC to 2Core SM Hybrid

Name: FieldCast PTZ Monk Convertisseur SDI, Ethernet + DC to 2Core SM Hybrid
Brand: FieldCast
SKU: CO210
Price: 860.00 EUR
Availability: InStock

MPN: CO210

Prix : 860,00 €

Ventes à l'échelle de l'UE, facturation pour livraisons intracommunautaires exonérée de TVA.

Disponible chez le fournisseur (délai de livraison à confirmer)

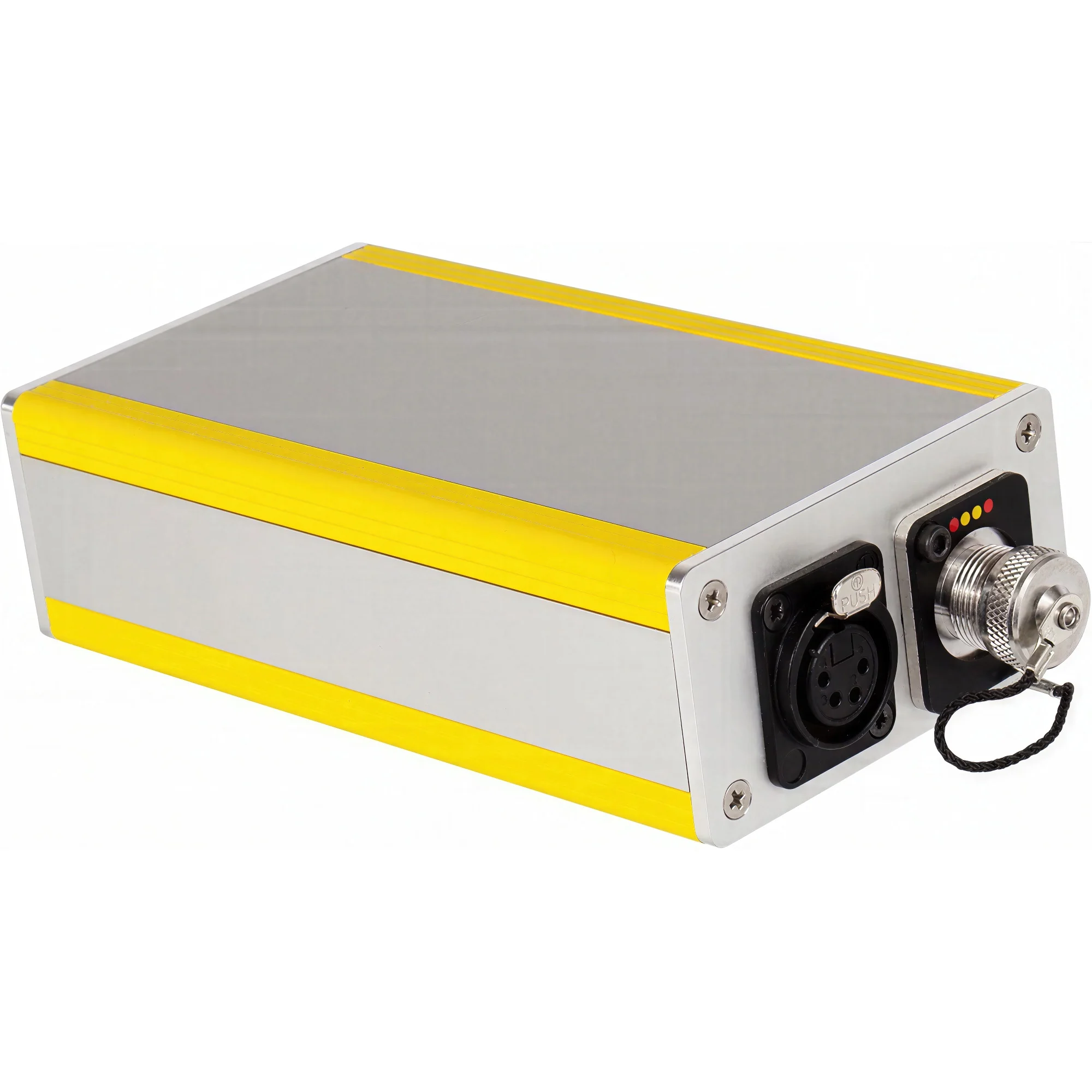

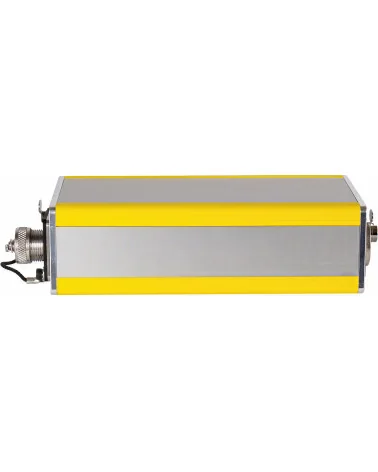

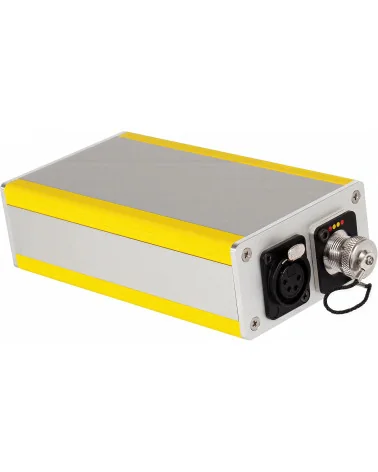

Le FieldCast PTZ Monk ne rejoint jamais la baie de régie. Sa place est au pied de la caméra, vissé sur le même trépied ou la même potence grâce à l'insert fileté en acier de sa semelle. Ce convertisseur tout aluminium réunit les trois liaisons de la tête PTZ, vidéo, réseau et alimentation, et confie le tout à un seul câble 2Core SM Hybrid de 100 m au plus, raccordé à un Fiber Dock One ou un Fiber Node One. Sur l'embase, deux points jaunes et deux rouges distinguent fibres monomodes et contacts d'alimentation.

Pour le pilotage, un convertisseur de média Ethernet Gigabit intégré se raccorde par la fibre au commutateur optique du Dock ou du Node : la caméra branchée sur son port RJ-45 1000Base-T rejoint ainsi le réseau du pupitre de commande. Protocole de commande, interface web, tout transite sans traitement. Jusqu'à quatre caméras partageant ce réseau commuté, chacune doit recevoir sa propre adresse IP dans le sous-réseau du pupitre. Le Monk s'adresse à toute caméra PTZ dotée d'une sortie SDI et d'un port Ethernet ; un modèle limité au HDMI ou à l'USB reste hors de son champ.

Sur la XLR 4 broches, la caméra reçoit un 12 V DC régulé, jusqu'à 60 W. Cette énergie arrive du hub par la paire de cuivre du câble hybride, et l'entrée accepte de 14 à 38 V, de quoi encaisser la chute de tension en ligne. Ni adaptateur secteur près de la tête, ni rallonge à dérouler. Des LED blanc chaud signalent le 12 V, un signal SDI valide et la liaison Ethernet, locale comme sur fibre.

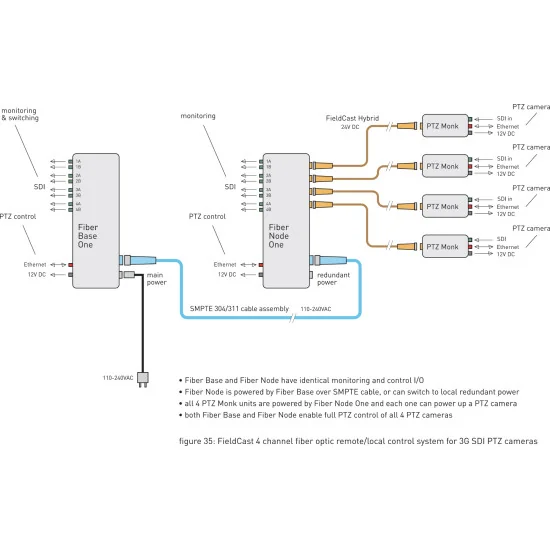

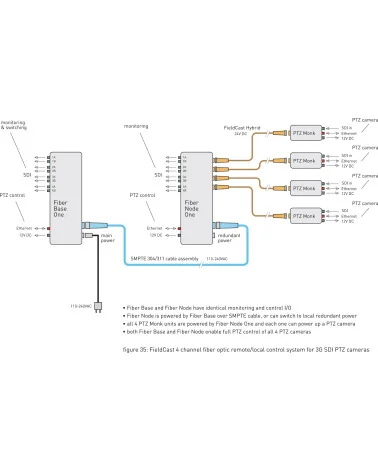

L'image quitte la caméra par un BNC 75 ohms et circule en 3G-SDI non compressé sur fibre monomode 9/125, selon les normes SMPTE 259M, 292M, 344M et 424M : tous les formats SD et HD jusqu'au 1080p60, audio embarqué compris. Aucun scaler n'intervient, si bien que le format réglé dans la caméra doit correspondre à celui du mélangeur. Bassin de slalom en canoë-kayak, compétition de BMX en skatepark, pas de tir à l'arc : autant de positions où amener le secteur relève du casse-tête. Un Fiber Dock One en accueille quatre ; via un Fiber Node One et un Fiber Base One, le car régie peut stationner à 2 km du Node.

Expédition vers l'UE

Livraison dans toute l’UE pour 20 €, gratuite dès 1 000 €.

Boutique B2B

Boutique B2B réservée aux professionnels, prix HT.

Achats en toute sécurité

Distribution et garantie officielles de l'UE.

Paiement sécurisé

Paiements en ligne sécurisés via Stripe.

Devis individuel

Demande de devis via formulaire ou e-mail: avgear@avgear.shop

The fiber converter that also powers your PTZ camera
PTZ Monk is a 3G SDI-to-fiber converter that also provides Ethernet over fiber and power output over fiber. While converting the video signal to fiber and transmitting and receiving the Ethernet control data over fiber, PTZ Monk also powers the camera over fiber. PTZ Monk is designed to connect the PTZ camera to a Fiber Dock or Fiber Node hub via FieldCast Hybrid main cable.

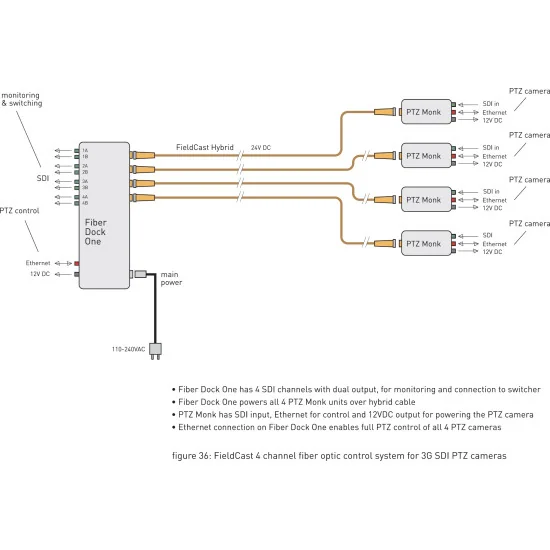

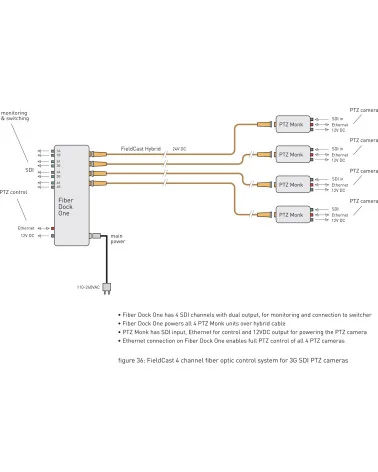

Where to place PTZ Monk in the setup?
Connect the SDI, Ethernet, and DC power port of the camera to the PTZ Monk on one side, and connect to the FieldCast Hybrid main cable on the other side to transport all signals over fiber to the Fiber Dock or Fiber Node control station.

Features

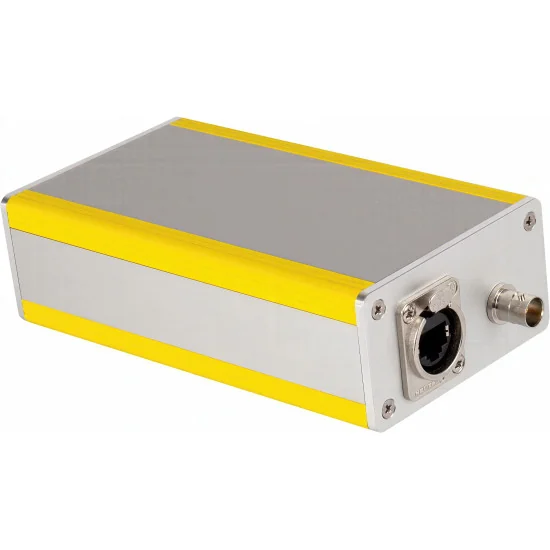

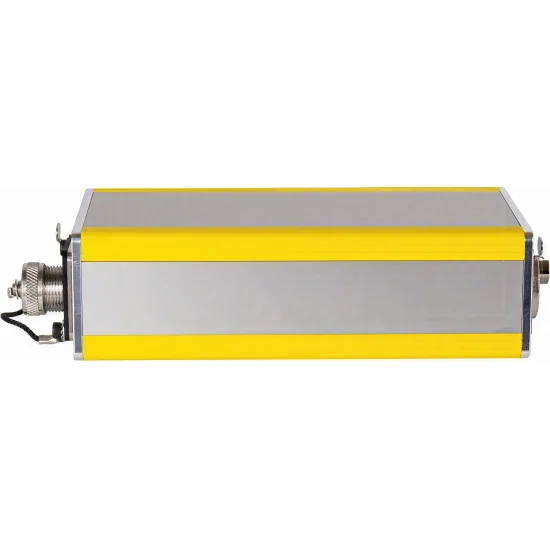

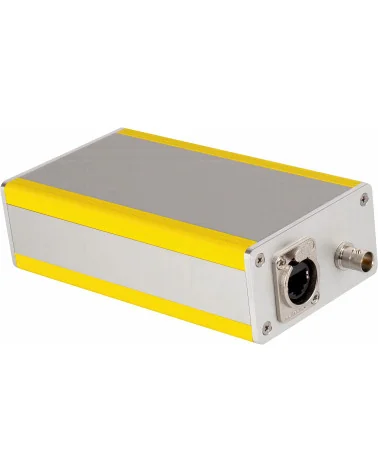

• Aluminum housing, to be placed near your PTZ camera.
• One FieldCast 2Core SM Hybrid Chassis Connector to connect easily to one FieldCast 2Core SM Hybrid main cable.
• One BNC SDI connector to connect to the SDI out of your PTZ camera.
• One RJ-45 Ethernet connector to connect to your PTZ camera.
• FieldCast color coding on the fiber connector for easy identification.
• Converts the SDI out of the camera to fiber.
• Converts Ethernet to fiber and vice versa.
• 1/4″-20 insert in bottom plate to attach to a pod or rig.

Specifications
Material: All aliminum housing, with steel 1/4″-20 insert in bottom plate

Channel Count:
– 1x SDI in
– 1x 2-core fiber out
– 1x Ethernet i/o over fiber

SDI + Ethernet Fiber Conversion:
– 1x SDI input to 1x fiber output
– 1x Ethernet i/o over fiber

Fiber Connector: One color-coded FieldCast 2Core SM Chassis Connector
Fiber Type: Single mode 9/125
SDI Connector: 1x 75-ohm BNC
Ethernet Connector: UTP RJ-45 connector, full duplex or half duplex

Supported Video Format:
– Up to 3G (2.97Gb) SDI
– All SD and HD standards up to 1080p60
– Complies with SMPTE 259M, SMPTE 344M, SMPTE 292M and SMPTE 424M

Supported Data Format: 1 Gigabit Ethernet (1000Base-T and 1000Base-SX/LX), compliant with IEEE 802.3ab and IEEE 802.3z

LED Indicator, 2mm warm white led indicators containing:
– led indicator for 12VDC power output
– led indicator lighting up when a valid SDI input signal is being detected
– led indicators for local Ethernet and for detection of Ethermet network over fiber

Transmission Distance: 100m/328ft between PTZ Monk and Fiber Dock or Fiber Node
Power Out: 12VDC, 60W max nominal output through 4-pin XLR connector
Power In: 14-38VDC input through FieldCast Hybrid connectors
Power Consumption: 62W
Insert: 1/4″-20 insert in bottom plate
Weight: 640 grams
Dimension: 82(W) x 150(D) x 43(H) mm

Packing List:
– PTZ Monk
– Manual
– Built-to-order power cable with 4-pin XLR connector on one side, and PTZ-specific connector (communicated upfront) on the other side.
