FieldCast SMPTE PUW-FUW 150m Câble fibre optique hybride

Vingt mille cycles d'accouplement : c'est le chiffre que Lemo annonce pour la série 3K.93C.Y, et c'est celui qu'un loueur regarde en premier. Sur un câble caméra, ce n'est presque jamais la fibre qui cède, mais l'extrémité que l'on branche et débranche deux fois par jour. Le FieldCast SMPTE PUW-FUW 150m Câble fibre optique hybride se termine par des connecteurs SMPTE 304 Lemo à verrouillage push-pull, étanches IP68, tenus jusqu'à 95 % d'humidité à 60 °C et éprouvés à 100 g en choc comme à 15 g en vibration.

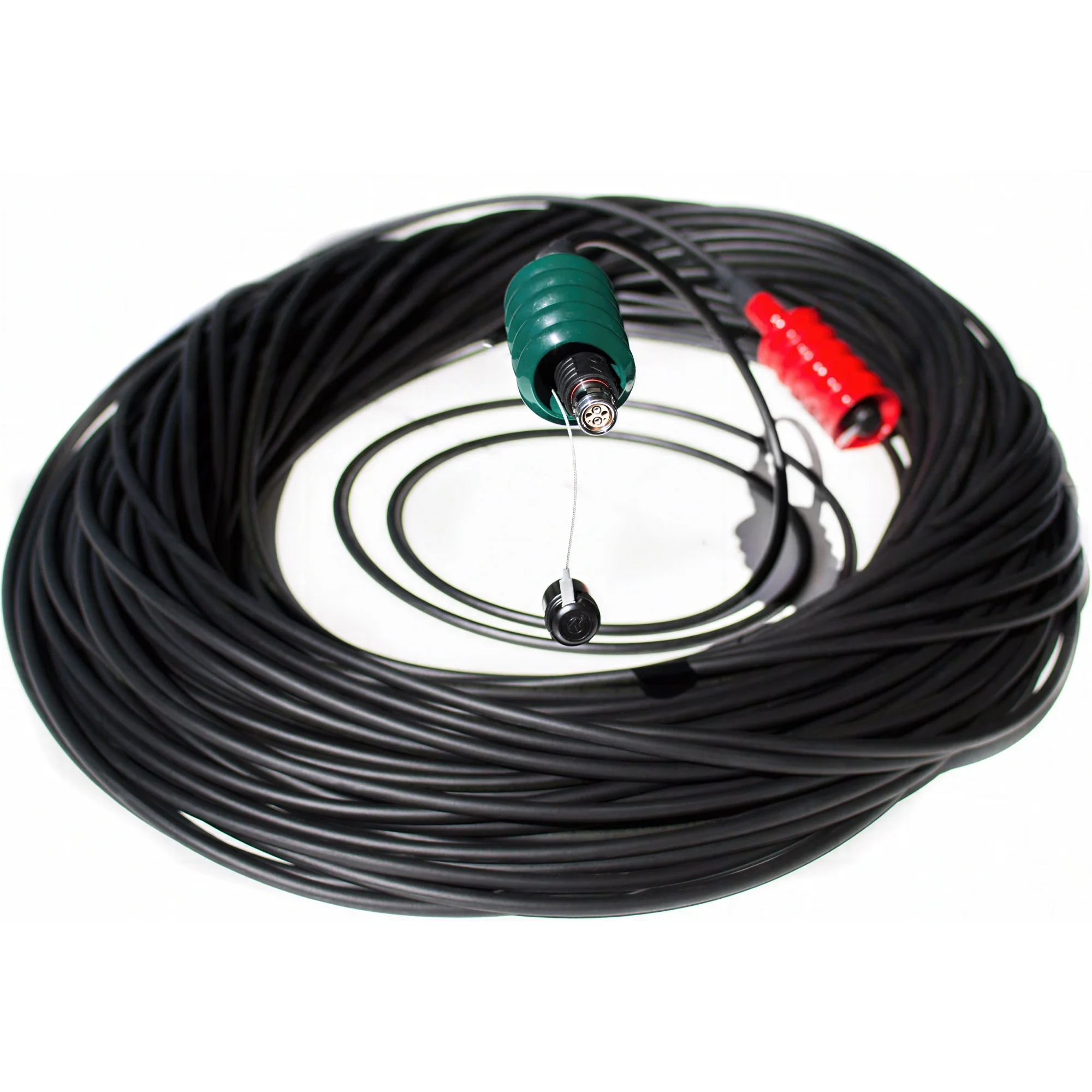

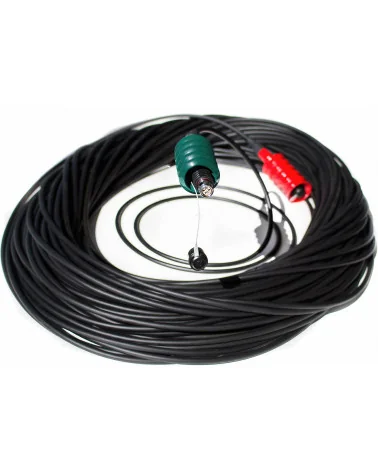

La longueur est livrée en couronne, sans touret. Cela change surtout la façon de la ranger : à plat dans une malle, le long d'un chemin de câbles, ou à demeure dans une gaine technique entre un plateau et sa régie. Sur un bassin olympique, un meeting d'athlétisme ou un studio relié à sa régie deux étages plus haut, 150 mètres suffisent presque toujours à rejoindre le point de caméra sans relais intermédiaire.

Le câble lui-même est un Furukawa TV-OM-AMS, grade A au sens de la norme SMPTE 311M. Il réunit deux cœurs monomode 9/125 et six conducteurs en cuivre étamé isolés HDPE — quatre pour l'alimentation, deux pour le contrôle — disposés autour d'une âme centrale en acier galvanisé qui encaisse les 700 N de traction admissible. Une tresse de cuivre étamé couvrant 85 % de la surface assure le blindage, relayée dans le connecteur par un écrantage à 360° : 95 dB à 10 MHz, 80 dB à 1 GHz. La gaine résiste à l'abrasion et l'ensemble tient de −20 °C à +75 °C, ce qui couvre aussi bien un tournage en extérieur qu'un local technique mal ventilé.

Associé aux convertisseurs fibre Blackmagic — Camera Fiber Converter côté caméra, Studio Fiber Converter côté régie — il transporte un signal 2160p60, trois retours HD, l'ordre, le tally, la télécommande de caméra et l'alimentation de la tête, jusqu'à 2 km. Les contacts de puissance acceptent 10 A sous 600 V, ceux de contrôle 42 V. La même fabrication existe des courtes longueurs de raccordement jusqu'à 200 mètres, de quoi homogénéiser un parc autour d'un seul schéma de connectique.
