FieldCast 2Core MM Ultra Light 100m Câble fibre optique sur touret

Bien des immeubles de bureaux, universités et centres de congrès possèdent déjà leur propre réseau de fibre multimode : des rocades tirées dans les gaines techniques, qui aboutissent à chaque étage sur des tiroirs optiques, le plus souvent équipés en LC. Le FieldCast 2Core MM Ultra Light 100m couvre la portion qui manque, entre le plateau ou la scène et le local technique le plus proche, sans rien ajouter dans les faux plafonds.

Deux accessoires font le lien avec cette infrastructure. Le cordon d'adaptation, long de 2 m, reçoit le connecteur du touret d'un côté et présente des fiches LC de l'autre ; l'embase de châssis, de format D et vissée dans un panneau de baie 19 pouces, offre une sortie LC de 50 cm à l'arrière. Un contrôle s'impose avant de brancher : le diamètre de cœur. Les 50 µm de l'OM3 s'accordent avec les réseaux OM3 et OM4, alors qu'une installation plus ancienne en OM1, à 62,5 µm, obéit à une autre géométrie, et toute jonction entre les deux fait perdre de la lumière, au moins dans un sens de transmission.

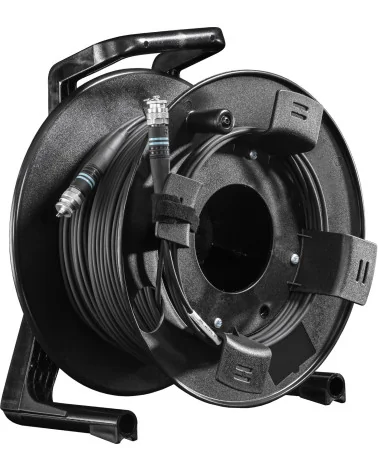

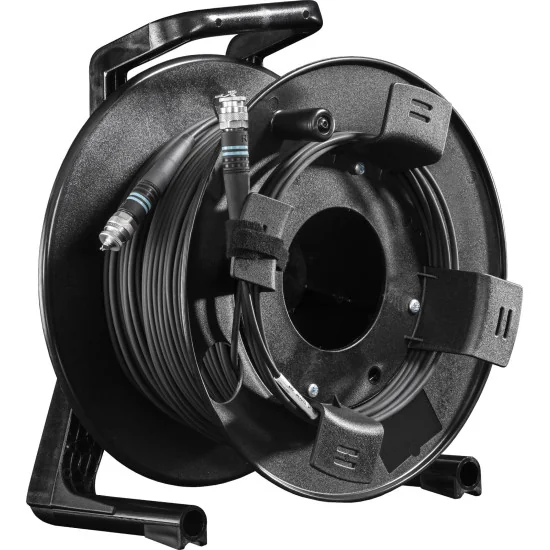

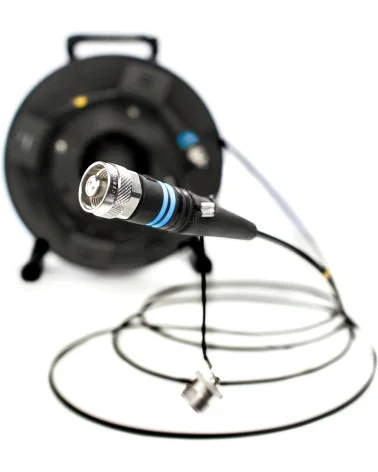

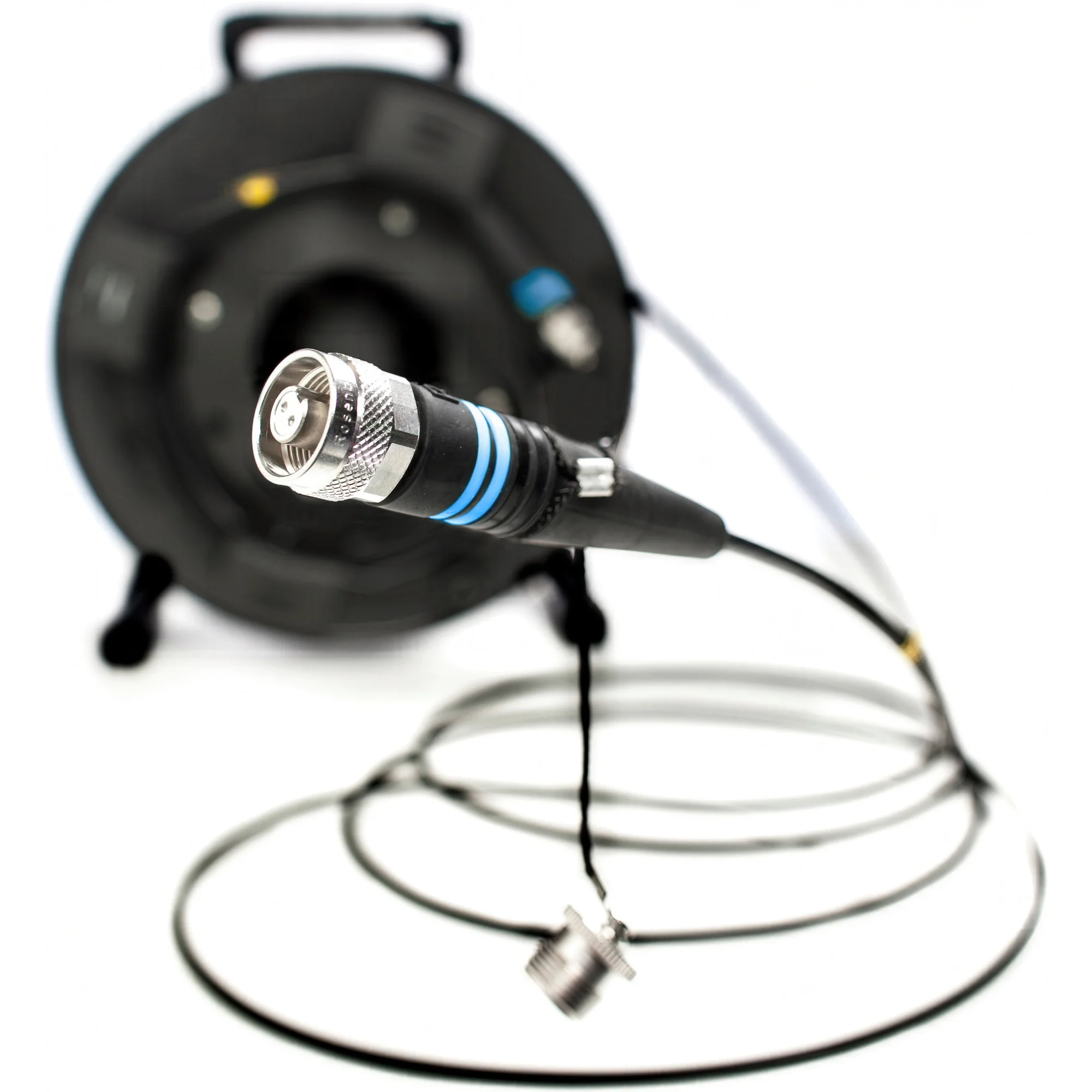

Côté câble, deux fibres protégées de classe multimode OM3 50/125 cheminent sous une gaine Ultra Light destinée aux lieux maîtrisés (studios, décors de tournage, salles au sol propre), et deux bagues bleues signalent la famille 2Core multimode. Chaque extrémité reçoit la même fiche mâle FieldCast de type 2Core MM, sans autre raccord sur toute la longueur. La face optique s'abrite derrière un capuchon à visser ; fiche, capuchon et embase tiennent le niveau IP67 fixé par l'EN 60529. Quant à la bobine, elle repose sur un Schill GT310, prête à se dérouler.

En pratique, cela donne une assemblée générale d'actionnaires dans l'auditorium d'un siège social, avec la régie dans une salle de réunion voisine, un tournoi d'escrime disputé dans une salle d'armes, ou l'inauguration d'un terminal d'aéroport régional. Les deux cœurs forment une liaison bidirectionnelle, image vers la régie et retour vers le plateau, ou bien relient deux ports SFP multimodes en 10 Gigabit Ethernet. Si le local technique se trouve au-delà de cent mètres, un coupleur long de 50 cm, à fiches femelles, raccorde un second touret. Le réseau du bâtiment fait le reste du trajet.
