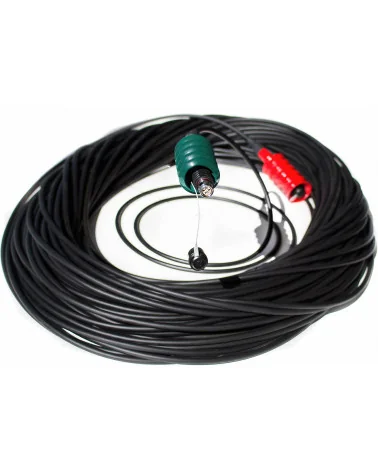

FieldCast SMPTE PUW-FUW 200m Câble fibre optique hybride

Sur deux cents mètres, la fibre ne consomme presque rien du bilan optique : Furukawa annonce 0,5 dB/km à 1310 nm pour le câble TV-OM-AMS, soit un dixième de décibel d'un bout à l'autre du FieldCast SMPTE PUW-FUW 200m. Ce sont donc les faces de connexion qui décident de la qualité de la liaison, jamais la distance. Les deux cœurs monomode 9/125 sont protégés individuellement et travaillent dans les deux sens, avec la réserve qu'il faut pour une image UHD montante et ses retours.

Six conducteurs en cuivre étamé les accompagnent sous la même gaine SMPTE 311M : quatre pour l'alimentation, deux pour les données et la commande. Les contacts de puissance SMPTE 304 acceptent 10 A sous 600 V efficaces, de quoi alimenter une caméra et son convertisseur depuis la régie sans chercher de prise secteur au point de tournage. Une tresse de cuivre étamé couvrant 85 % de la surface enveloppe l'ensemble et maintient une efficacité de blindage de 95 dB à 10 MHz, chiffre qui compte dès que le câble longe des gradateurs ou un chemin de puissance.

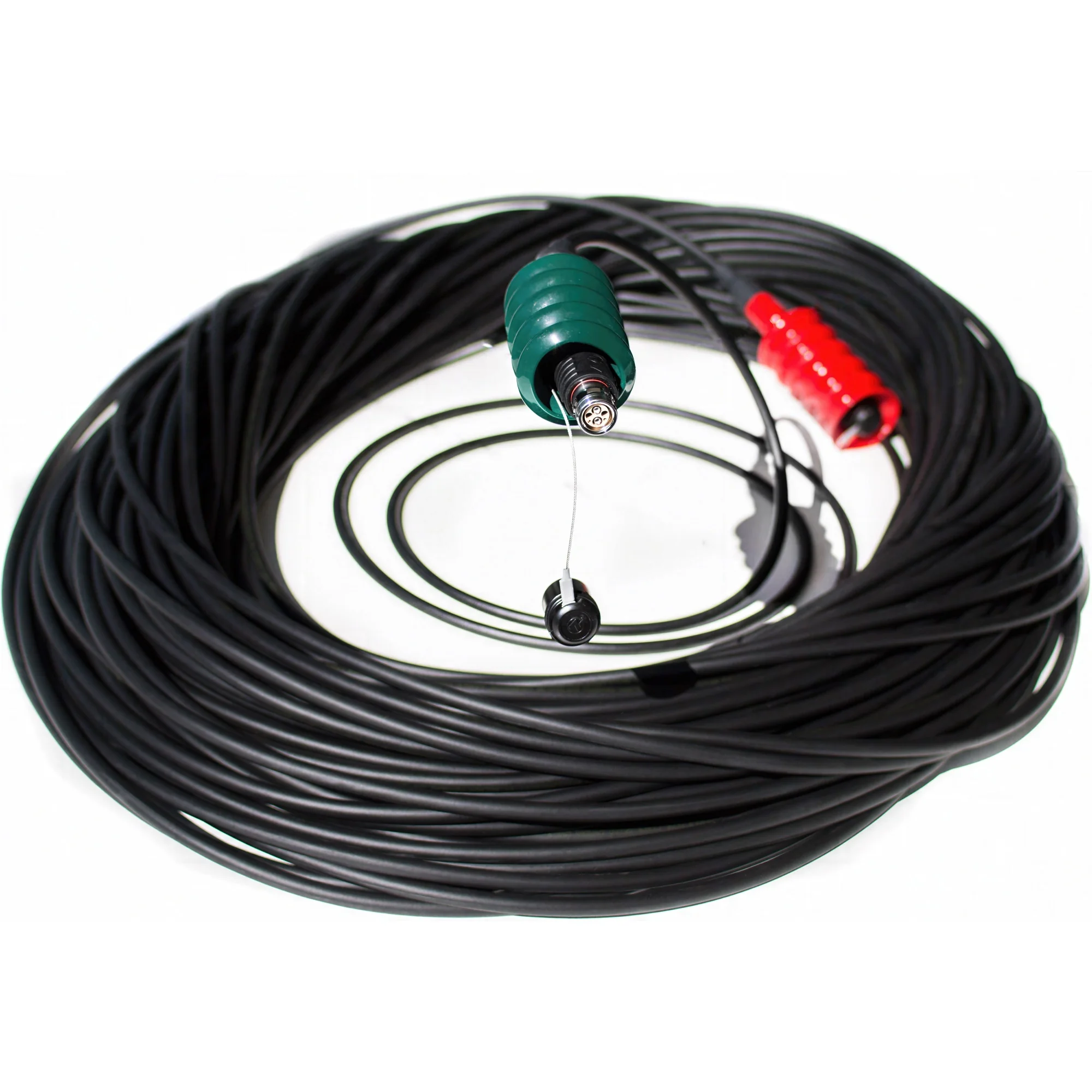

Livré en couronne et non sur touret, ce modèle se destine aux cheminements fixes autant qu'aux installations saisonnières : un plateau de cinéma relié à sa zone DIT, un hall d'exposition câblé jusqu'à la salle de presse, un hippodrome dont la caméra de la ligne d'arrivée remonte vers le car de reportage. Associé aux convertisseurs fibre Blackmagic, le câble transporte une image jusqu'en 2160p60, trois retours HD indépendants, l'ordre, le tally, la commande caméra et l'alimentation, sur une portée annoncée à 2 km.

La mécanique suit : porteur en acier galvanisé, 700 N de traction admissible, rayon de courbure limité à six fois le diamètre, plage de −20 à +75 °C, gaine PVC résistante à l'abrasion. Les embouts Lemo 3K.93C, fiche FUW d'un côté et embase PUW de l'autre, verrouillent en push-pull, tiennent l'IP68 et annoncent 20 000 manœuvres sur coquille inox. La dissymétrie des extrémités autorise le raccordement bout à bout de deux longueurs. Les versions 20, 30, 50, 100 et 150 m reprennent la même fabrication, et les adaptateurs FXW et EDW ramènent la ligne en LC.
