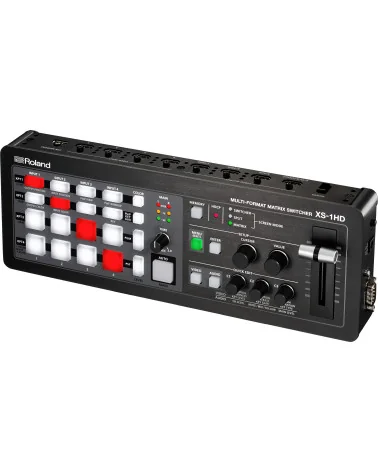

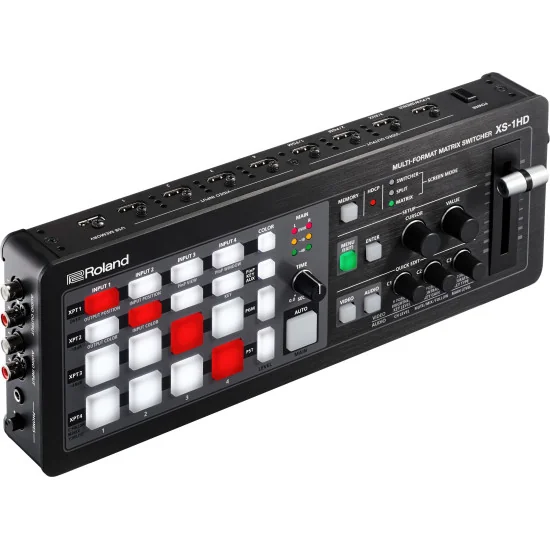

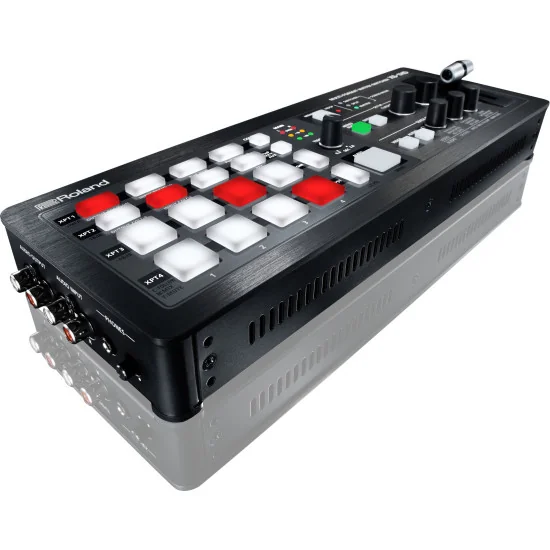

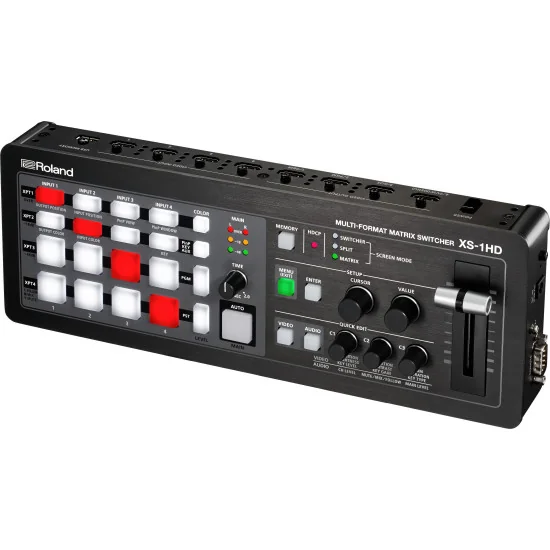

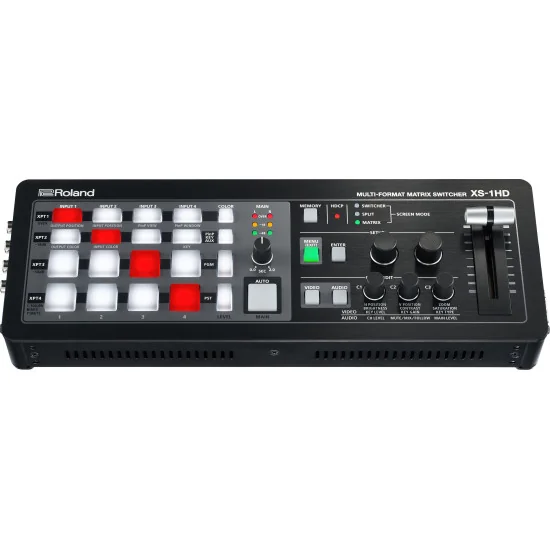

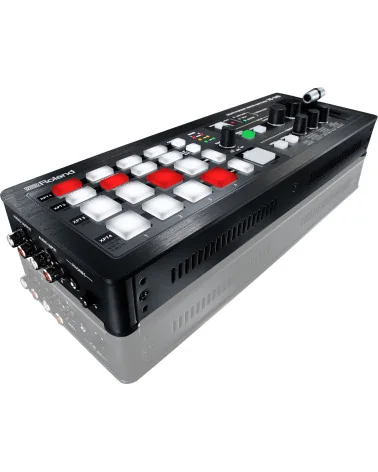

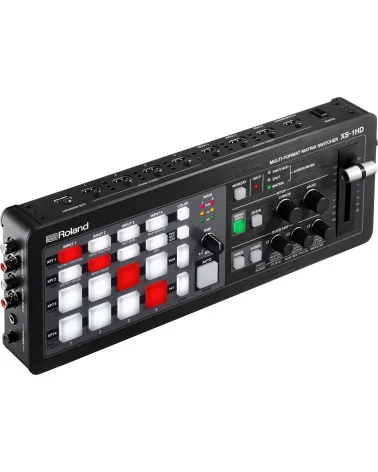

MAIN FEATURES

• Un switcher matriciel à poser sur une table de la taille d’un ordinateur portable 13 pouces, équipé de quatre entrées et sorties HDMI.
• Traitement haute qualité 4:4:4/10 bits jusqu’au format WUXGA/1080p
• Scaler et synchroniseur de trame sur toutes les entrées
• Trois modes de fonctionnement Le mode Matrix permet le switching de 4 sources vers l’une des 4 sorties
• Le mode Switcher permet le PinP, le key-compositing, les transitions par dissolution
• Le mode Split permet le PinP avec jusqu’à trois fenêtres d’insertion
• Un mixeur audio numérique intégré à huit canaux gère l’audio des quatre signaux HDMI et l’entrée stéréo analogique
• Émulateur EDID intégré, compatibilité HDCP
• Des images fixes peuvent être chargées depuis une clé USB

ÉVÉNEMENTIEL
Le XS-1HD est idéal pour couvrir les événements en direct dans lesquels interviennent plusieurs types de signaux vidéo. Un scaler haute qualité est disponible sur chaque entrée, permettant une installation rapide. Par plus grand qu’un ordinateur portable de 13 pouces,le XS-1HD permet des manipulations en temps réel dans les plus petits espaces de travail.

SALONS
Le XS-1HD peut switcher de la vidéo depuis un maximum de 4 sources tells que des caméras, ordinateurs, lecteurs de média, et les assigner librement à des écrans LCD ou des projecteurs. Un scaler intégré à chaque entrée permet d’ajuster la position ou le zoom, même si les signaux vidéo d’entrée possèdent différents formats. Grâce à l’émulateur EDID intégré, la résolution correcte des signaux d’ordinateurs sera envoyée vers le switcher. Vous pouvez modifier instantanément ce qui est envoyé à chaque écran en rappelant des mémoires de préset au cours de la diffusion, ou lorsque vous le jugez nécessaire.

CONFÉRENCES
Le mode Matrix vous permet de switcher vers un total de quatre destinations de sortie telles qu’un écran principal, un écran auxiliaire, un écran pour le présentateur et une signalisation numérique pour les informations générales. Le mode Switcher est pratique lorsque l’opérateur a besoin d’un switching en temps réel traditionnel avec previews multiples, PinP, key-compositing et transitions en dissolution.

MEETING ROOM / BANQUET ROOM / HALL
Le XS-1HD est idéal pour les salles de banquet, halls, théâtres ou studios de e-learning qui utilisent un affichage vidéo multiple. Des applications complexes qui exigeraient l’intégration de switchers vidéo, mixeurs audio et panneaux de contrôle peuvent être réalisées à l’aide du XS-1HD. Les réglages pouvant être mémorisés, même les plus complexes peuvent être rappelés instantanément. Le port de contrôle RS-232 permet d’ajouter facilement un système de contrôle tiers au XS-1HD.

HALLS / THÉÂTRES / LIEUX DE CULTE
Les scalers intégrés et multiples modes de fonctionnement le rendent idéal pour une utilisation lors de divers événements. Il est en effet capable de gérer des sources changeantes à résolutions variables, et de s’adapter aux différents besoins en destinations de sortie. La compatibilité HDCP le rend indispensable lorsque les clients souhaitent utiliser des signaux HDMI comportant une protection HDCP, provenant de lecteurs Blu-ray ou smartphones. Des images fixes peuvent être chargées depuis une clé USB afin d’afficher, par exemple, un logo.

MULTIPLE IMAGES ON AN EXISTING DISPLAY
By showing multiple images such as PowerPoint, video, or TV conferences on a single screen, you can avoid the bother of switching between the images. This is also a convenient way to compare information from multiple presenters.

The XS-1HD provides a split mode that can display up to four images side by side as shown here. Since the screen layout can also be switched at a touch, it's usable even by those who are not skilled at equipment operation.

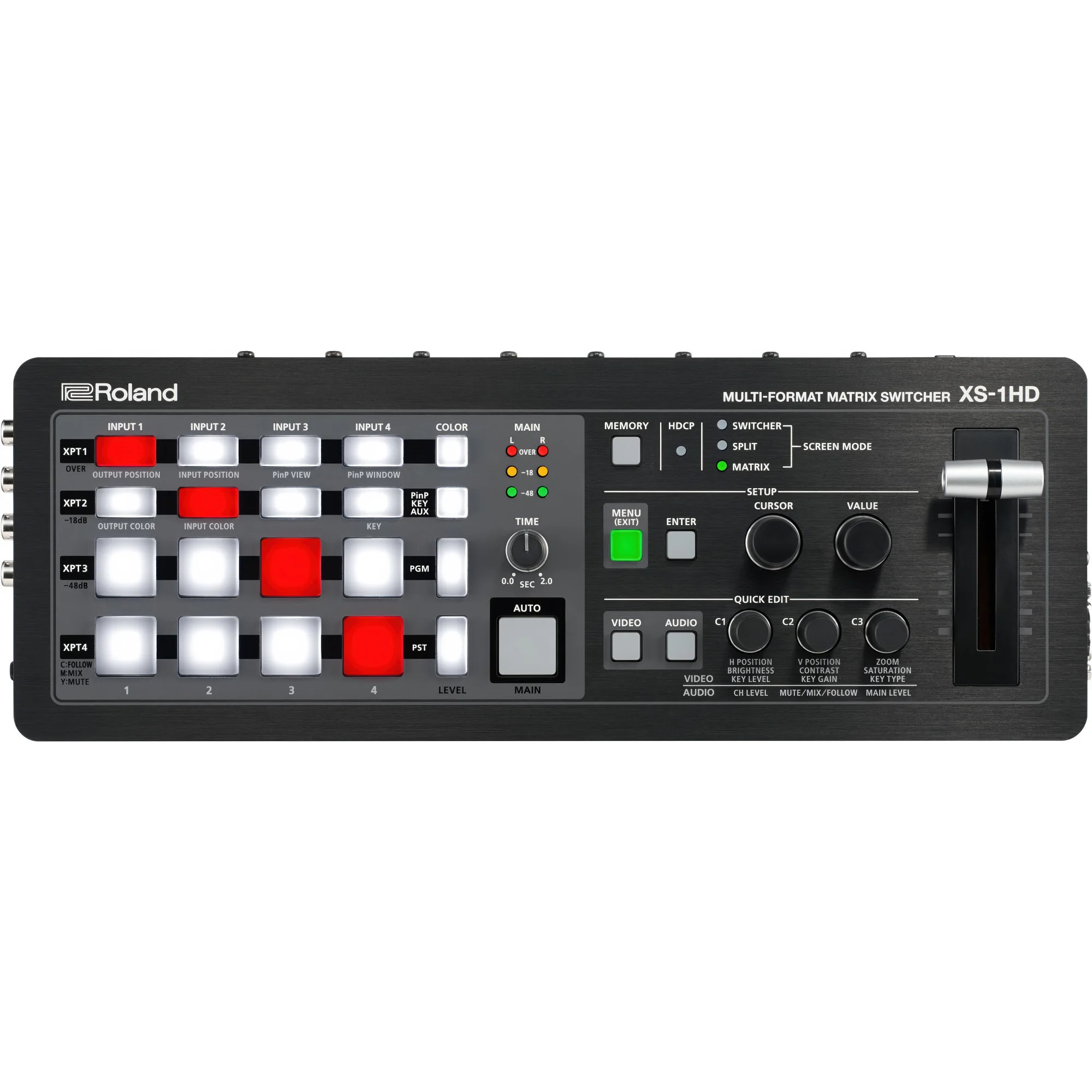

AFFICHAGE DE PANNEAU
Même avec son faible encombrement, le XS-1HD vous permet d’accéder à ses puissantes fonctions à partir d’une panneau principal. Puisque les entrées/sorties HDMI et les contrôles sont réunis en une seule unité, celle-ci peut être utilisée dans de nombreuses situations, depuis un petit bureau, un podium, un chariot média.

BOUTONS CROSS-POINT
Ces boutons sélectionnent le canal d’entrée pour chaque sortie. Les colonnes correspondent aux entrées, les lignes aux sorties. Les boutons s’allument quand un signal vidéo est présent.

ÉDITION RAPIDE
Cette fonction vous permet d’ajuster la vidéo et l’audio à partir du panneau principal sans avoir besoin d’accéder au menu. Vous pouvez contrôler des réglages comme la position ou la taille de l’image, la position de la fenêtre PinP, le volume de l’audio.

ENTRÉE/SORTIE HDMI
Les connecteurs HDMI permettent de gérer la vidéo et l’audio (stéréo) en entrée et sortie. Un scaler et un émulateur EDID sont intégrés à chaque entrée avec gestion du HDCP, permettant aux contenus protégés d’être switchés sans souci.

PORT POUR CLÉ USB
Les réglages peuvent être sauvegardés sur une clé USB. Des images fixes peuvent également être chargées et instantanément affichées.

ENTRÉE/SORTIE AUDIO
Entrées et sorties stéréo de niveau Line sont disponibles et peuvent être mixées avec de l’audio provenant d’une source HDMI. Association et dissociation d’audio sont possibles, ainsi que retard audio pour la synchronisation parfaite avec l’image.

COMMANDE À DISTANCE
La compatibilité RS-232 permet le contrôle depuis un système de contrôle externe ou un ordinateur.

MODES D’ÉCRAN
Le XS-1HD propose trois modes d’écran pour de nombreuses applications. En plus du mode de switcher matriciel, un mode Switcher vous permet d’utiliser du PinP ou du key-compositing, des transitions par dissolution ainsi qu’une sortie multi-view. Un mode Split permet d’afficher jusqu’à trois fenêtres PinP.

MODE MATRIX
Quatre signaux vidéo d’entrée peuvent être switchés individuellement vers l’une des quatre sorties. Un scaler étant disponible sur chacune des quatre entrées, vous pouvez connecter et mélanger des sources vidéo de type caméra, ordinateur, lecteur média, lecteur Blu-ray ou smartphone. Vous pouvez switcher d’une source à l’autre en fade in/fade out et choisir le temps de transition désiré à l’aide du bouton TIME.

MODE SWITCHER
Ce mode vous permet d’utiliser une dissolution croisée pour passer d’une source à l’autre sans heurt, ou d’utiliser du PinP ou du key-compositing. Une prévisualisation d’entrée multi-view peut être récupérée depuis la sortie HDMI 4 pour confirmer des sources d’entrée en cours de manipulation(*). Si vous n’utilisez pas de PinP ou de key-compositing, vous pouvez utiliser un bus auxiliaire pour récupérer un signal vidéo séparé sur un écran de confiance ou une autre destination.
* Affichage Skip-frame

MODE SPLIT
Ce mode réunit de multiples vidéos en un seul écran de sortie. Jusqu’à trois petits écrans peuvent être assemblés en une vidéo d’arrière-plan. La position, la taille et l’ordre de superposition des écrans incrustés peuvent être réglés individuellement. C’est particulièrement utile lorsqu'il est nécessaire d’afficher simultanément plusieurs vidéos, par exemple lors de l’enregistrement de séances d’e-Learning ou de présentations.

FONCTIONS
Doté d’un format très compact, le XS-1HD inclut un switcher, des scalers et un mixeur audio. Par ailleurs, le traitement d’image haute qualité vous permet d’envoyer des signaux vers des écrans haute résolution sans perte de qualité.

Traitement haute qualité 4:4:4 10 Bits
Le XS-1HD utilise un traitement du signal 4:4:4 10 Bits, vous assurant le maintien de la qualité des sources vidéo lors de leur affichage en sortie, notamment à partir de sources data. La vidéo envoyée vers un large écran LED ou un projecteur s’affiche avec une remarquable clarté.

Mixeur audio numérique
Il permet de mixer de l’audio HDMI et analogique stéréo. Une fonction Audio Follow peut switcher l’audio en synchro avec les transitions vidéo.

Scalers internes
Chaque entrée vidéo est équipée d’un scaler réglable individuellement. La résolution de la vidéo entrante sera automatiquement ajustée à celle de la sortie. Il est possible de zoomer sur la vidéo de sortie de 10 à 1000 % par pas de 0,1 %. La vidéo peut ainsi être parfaitement ajustée à l’affichage.

Générateur de pattern de test
Vous pouvez faire utiliser un pattern de test en sortie pour ajuster le signal vidéo final à un projecteur ou un large écran LED. De nombreux patterns sont disponibles : barres colorées, hâchures, rampe... Une fonction d’animation est également capable de faire défiler diagonalement le pattern affiché.

Émulateur EDID
Vous pouvez éviter les problèmes de connexion entre appareils vidéo en précisant le format voulu d’EDID. C’est notamment pratique dans les situations telles que les salles de réception, où l’ordinateur connecté au XS-1HD est constamment différent, et peut même changer au cours d’une même soirée.

Mémoires
Le réglage en cours du switcher peut être sauvegardé dans l’une des 16 mémoires. Des réglages de configurations spéciales peuvent ainsi être enregistrés et rappelés facilement en cas de besoin.

Specs.

VIDEO
Processing: 4:4:4 (Y/Pb/Pr, RGB) /10 bits, 4:2:2 (Y/Pb/Pr) /10 bits
Input Connectors: HDMI : HDMI type A x 4 (HDMI INPUT 1--4) *HDCP Supported
Output Connectors: HDMI : HDMI type A x 4 (HDMI OUTPUT 1--4) *HDCP Supported

Formats
480/59.94i (*1), 576/50i (*1), 480/59.94p (*1), 576/50p (*1), 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 800 x 600/60 (*1), 1024 x 768/60 (*2), 1280 x 720/60 (*2), 1280 x 800/60 (*2), 1366 x 768/60 (*2), 1280 x 1024/60 (*2), 1400 x 1050/60 (*2), 1600 x 1200/60, 1920 x 1080/60, 1920 x 1200/60 RB
*Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11
*Frame rate is 59.94 Hz (NTSC) or 50 Hz (PAL).
(*1) Input only.
(*2) Output refresh rate is 75 Hz when frame rate is set to 50 Hz.

Effects
Output Mode : Switcher, Split, Matrix
Transition : Mix, Cut (*3)
Composition (Keyer) : 1 (*3)
Others : HDCP Supported, Test Pattern Generator.
(*3) These effects depends on Output Mode.

Still Image
Internal Memory : 1
Maximum Size : 1920 x 1200 pixels
Format : Windows Bitmap File (.bmp) 24 bit per pixel, uncompressed

AUDIO
Sampling Rate: 24 bits/48 kHz
Input Connectors: HDMI : HDMI type A x 4, AUDIO INPUT : RCA pin type
Output Connectors: HDMI : HDMI type A x 4, AUDIO OUTPUT : RCA pin type, PHONES : Stereo mini type
Input Level: AUDIO INPUT : -10 dBu (Maximum : +8 dBu)
Input Impedance: AUDIO INPUT : 15 k ohms
Output Level: AUDIO OUTPUT : -10 dBu (Maximum : +8 dBu), PHONES : 72 mW + 72 mW (32 ohms)
Output Impedance: AUDIO OUTPUT : 1 k ohm, PHONES : 10 ohms
Formats: HDMI : Linear PCM, 24 bits, 48 kHz, 2 ch
Processing: Mixer : 4 ch (Delay : Maximum 500 ms, Audio Follow), Test Tone Generator

OTHERS
External Connectors: REMOTE : RS-232 DB-9 type (Male) x 1 *for Remote Control, USB MEMORY : USB A type x 1 (USB Memory)
Preset Memory: 16 *Auto Memory Function
Power Supply: AC Adaptor
Current Draw: 2.1 A
Power Consumption: 25 W
Operation Temperature: +0 to +40 degrees Celsius
Dimensions: 328 (W) x 117 (D) x 57 (H) mm
Weight: 1.2 kg
Accessories: Owner's Manual, AC adaptor, Power cord
* 0 dBu = 0.775 Vrms
