FieldCast 2Core SM Hybrid Heavy Duty 100m Câble fibre optique sur touret

Une liaison alimentée n'impose pas forcément une installation électrique. Sur le FieldCast 2Core SM Hybrid Heavy Duty 100m, la partie cuivre reste en très basse tension : elle achemine un 24 V continu issu d'un boîtier d'alimentation FieldCast, réparti en régie par un Power Panel One vers quatre départs hybrides. L'équipe qui déroule la fibre déroule donc aussi l'alimentation, sans changer de procédure ni faire venir un électricien sur site.

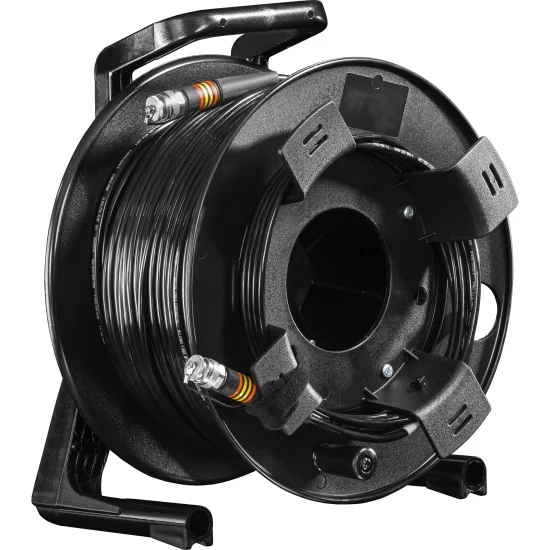

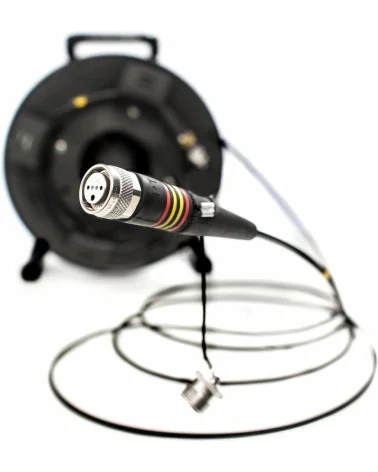

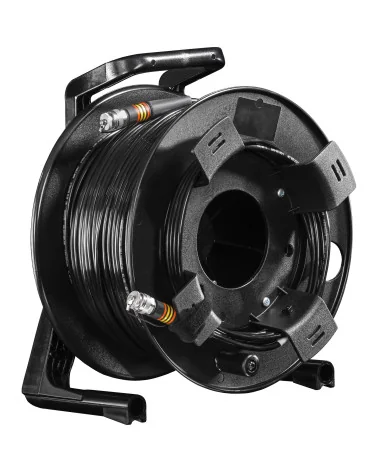

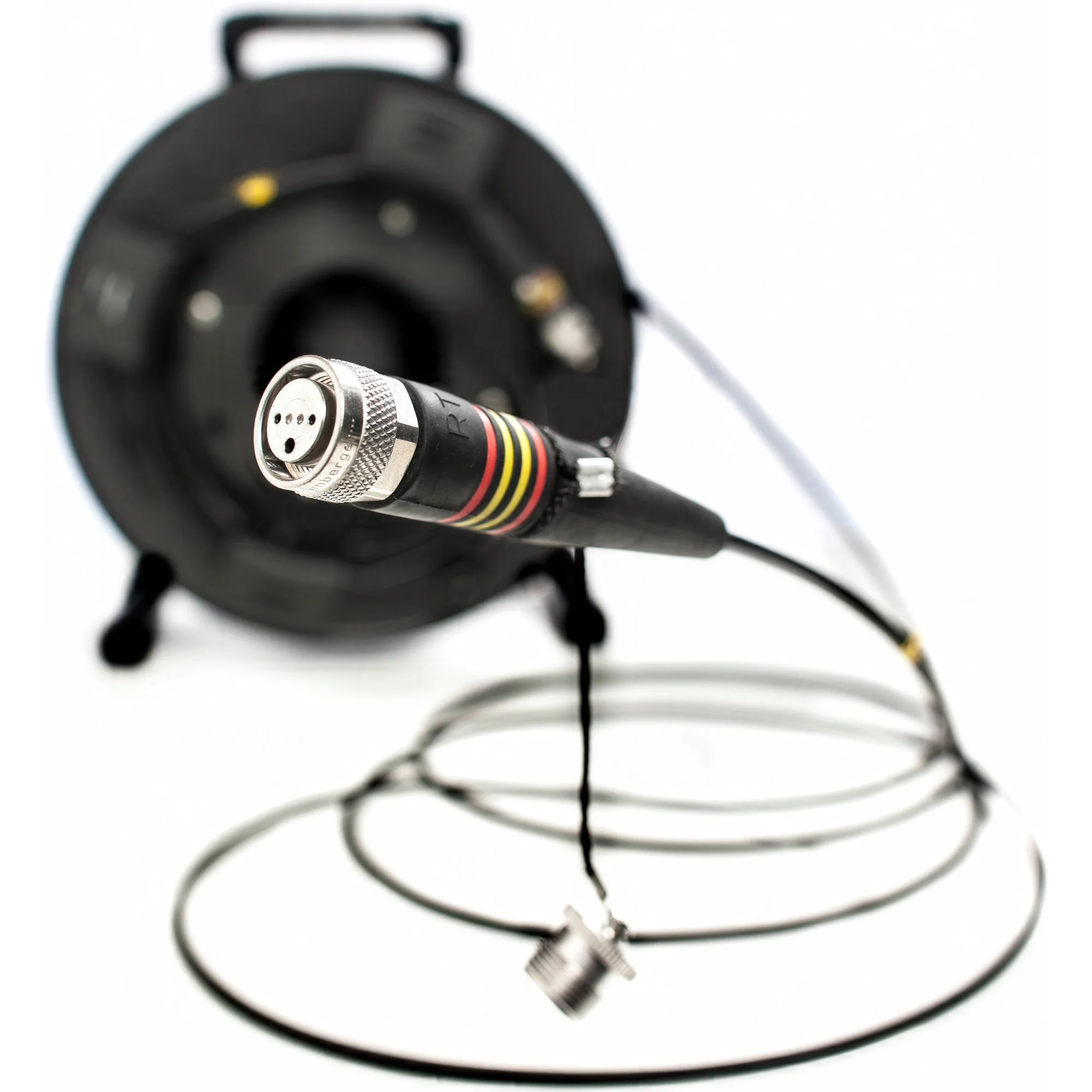

Le touret se manipule comme un câble de terrain. Gaine tactique Heavy Duty sur l'ensemble, touret Schill GT310 muni d'un frein et d'une entrée de câble soulagée, cent mètres enroulés d'un seul tenant. Les deux extrémités reçoivent le même connecteur mâle FieldCast 2Core Hybrid : le capuchon se visse par-dessus la face optique et l'ensemble accouplé tient l'IP67 selon EN 60529. Le repérage se lit sans documentation, deux anneaux jaunes pour le monomode 2Core et deux anneaux rouges pour l'alimentation. Coupleur, embase et adaptateur partagent la même interface FieldCast : un touret acquis aujourd'hui se raccorde au panneau installé il y a plusieurs saisons.

Côté optique, deux cœurs de fibre protégée en monomode 9/125 transportent la vidéo HD ou 4K et ramènent la commande caméra sur la même liaison. L'embase hybride correspondante sort, à l'arrière d'un panneau 19 pouces, un fanout LC Duplex court accompagné du cuivre : le touret arrive alors directement sur les ports LC monomode d'un multiplexeur FieldCast, d'un ATEM Studio Converter ou d'un Talkback Converter 4K, sans conversion intermédiaire.

À l'autre bout, l'Adapter Two Hybrid se fixe sur le flanc d'une Blackmagic Studio Camera et l'Adapter One Hybrid dessert un ATEM Camera Converter ; tous deux étant passifs, la chaîne d'alimentation ne comporte aucune électronique à surveiller entre le panneau et la caméra. Une patinoire dont la régie occupe un local technique à l'étage, un plateau monté dans un hall industriel où aucune prise ne se trouve près des caméras, un meeting d'athlétisme filmé depuis le haut des tribunes : dans chacun de ces cas une seule ligne suffit, et le coupleur hybride permet d'associer deux tourets lorsqu'il faut doubler la portée.
