FieldCast SMPTE PUW-FUW 150m Câble fibre optique hybride sur touret

Dans une cour de régie, un câble caméra passe la journée au sol : on roule dessus, on le traîne sur du gravier, on le range mouillé. La construction du FieldCast SMPTE PUW-FUW 150m répond à ce traitement. Sa gaine anti-abrasion travaille de −20 °C à +75 °C, l'ensemble accepte 700 N de traction, et la tenue mécanique de ce type d'assemblage autorise le passage d'un véhicule sans interrompre la liaison.

Sous la gaine, six conducteurs en cuivre étamé isolés HDPE entourent un porteur central en acier galvanisé : quatre pour l'alimentation, deux pour la commande, repérés par couleur afin d'identifier une paire en bout de ligne sans ressortir la documentation. Une tresse de cuivre étamé couvrant 85 % de la surface les sépare des perturbations extérieures. Au centre, deux cœurs monomode 9/125 repérés bleu et jaune, dans un câble Furukawa TV-OM-AMS de grade A SMPTE.

Une seule ligne remplace le faisceau habituel. Associé aux convertisseurs fibre Blackmagic — Camera Fiber Converter à la caméra, Studio Fiber Converter à la régie — le câble achemine le 12G-SDI jusqu'en 2160p60, trois retours HD indépendants, l'ordre bidirectionnel, le tally, la commande de caméra et l'alimentation de la tête. Cent cinquante mètres suffisent à relier un plateau de festival en plein air à son car, à descendre vers la régie en sous-sol d'un palais des congrès, ou à traverser une salle omnisports depuis un poste de caméra jusqu'au local technique.

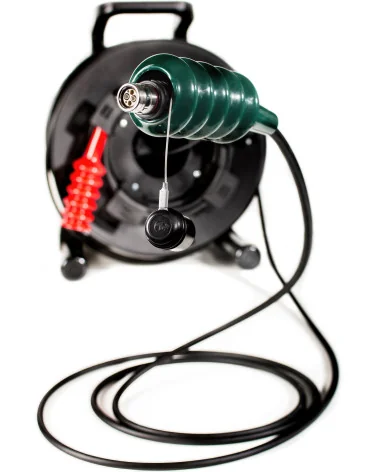

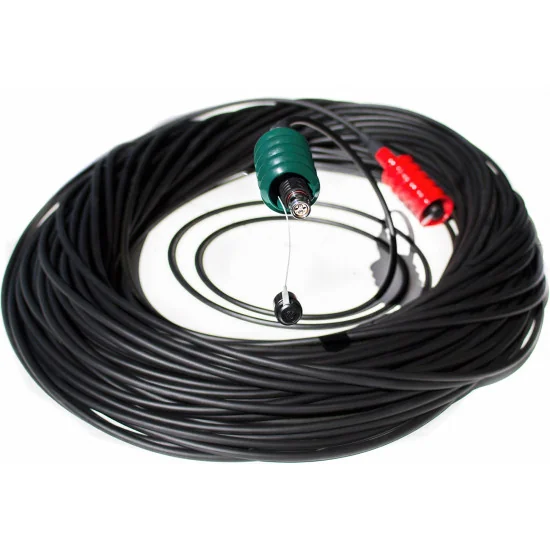

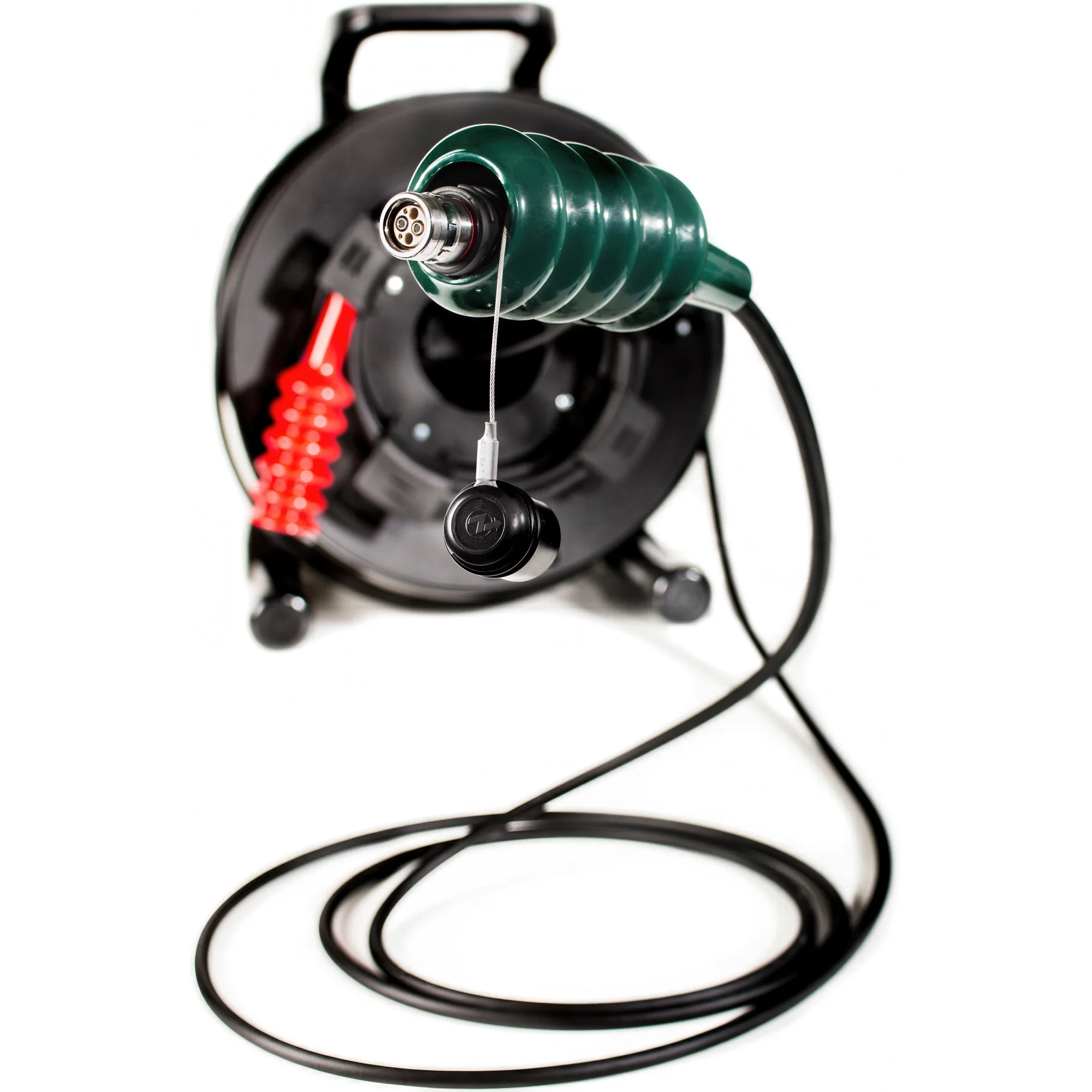

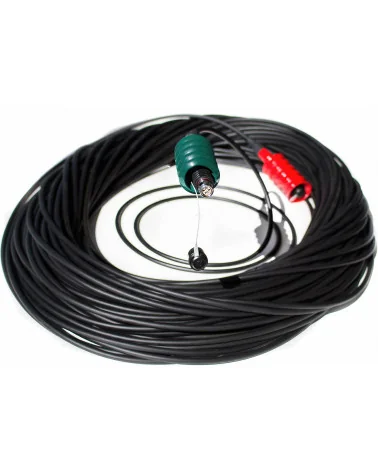

Côté conditionnement, un touret Schill GT450 en caoutchouc massif reçoit les 150 mètres : frein, noyau d'enroulement large, entrée de câble protégée contre les cassures — de quoi encaisser des déroulages répétés en extérieur. Les deux extrémités reçoivent de la connectique Lemo SMPTE 304 de série 3K.93C : fiche FUW d'un côté, embase PUW de l'autre. Deux longueurs se chaînent donc directement pour couvrir 300 mètres, sans point de raccordement intermédiaire. Corps en acier inoxydable, verrouillage push-pull, étanchéité IP68 et manchons de protection sur les embouts. La gamme couvre 5 à 200 mètres, avec ou sans touret.
