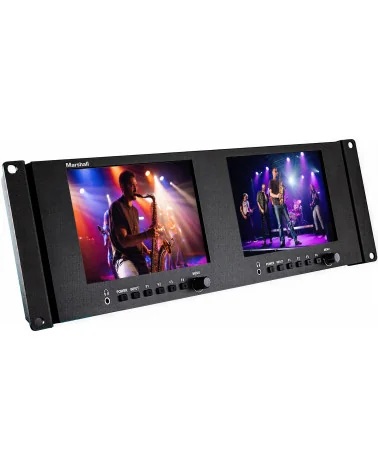

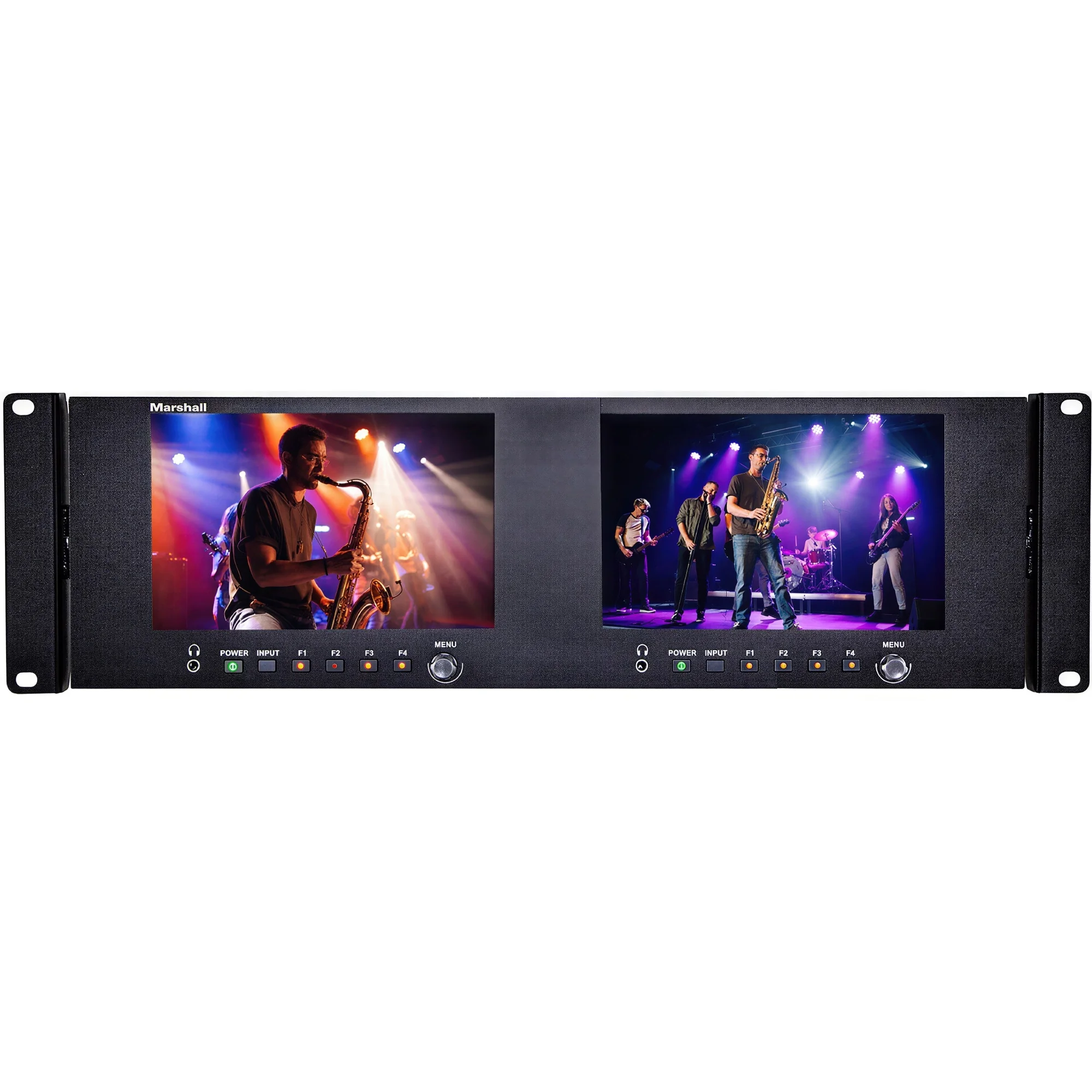

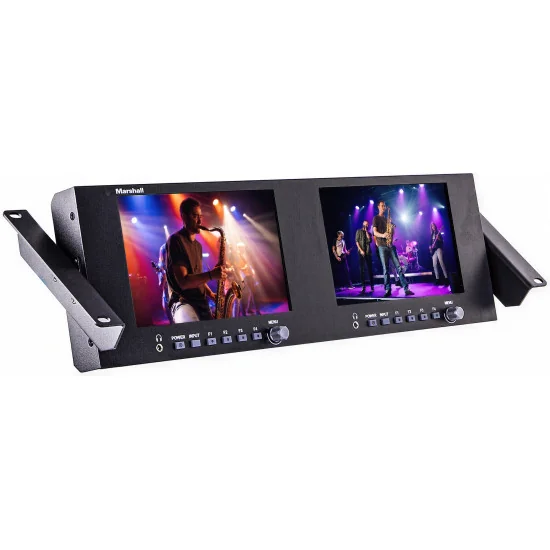

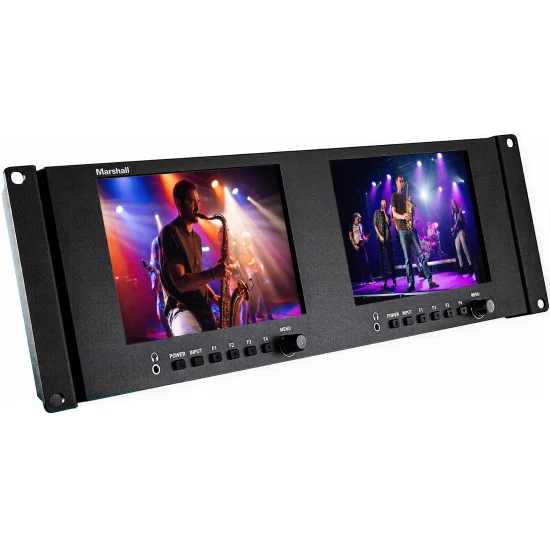

Dans une régie de routage ou un car régie, chaque unité de rack compte, et le Marshall V-702W-12G-V2 réunit deux dalles LCD de sept pouces dans un châssis de 3 RU. Chaque écran affiche une définition de 1920 x 1200 au format 16:10, avec une luminosité de 450 cd/m² et un contraste de 1200:1. Les angles de vision de ±80° à l'horizontale comme à la verticale conservent une image fidèle même lue de biais dans une baie encombrée, et le rétroéclairage réglable préserve la justesse colorimétrique du plateau à la salle technique.
La connectique repose sur le 12G-SDI et le HDMI. Chaque afficheur reçoit un flux 12G/3G/HD/SD-SDI et une source HDMI, et chaque entrée dispose d'une sortie de bouclage : un signal se chaîne vers enregistreurs, multiviewers ou un second rack sans répartiteur. Les deux voies acceptent des résolutions jusqu'au DCI 4K (4096 x 2160) à 60p. L'entrée 12G prenant directement un flux UHD ou 4K natif, aucun convertisseur abaisseur ne s'intercale entre la caméra et la dalle, ce qui réduit la latence sur une commutation en direct et supprime un maillon susceptible de défaillir pendant une diffusion.

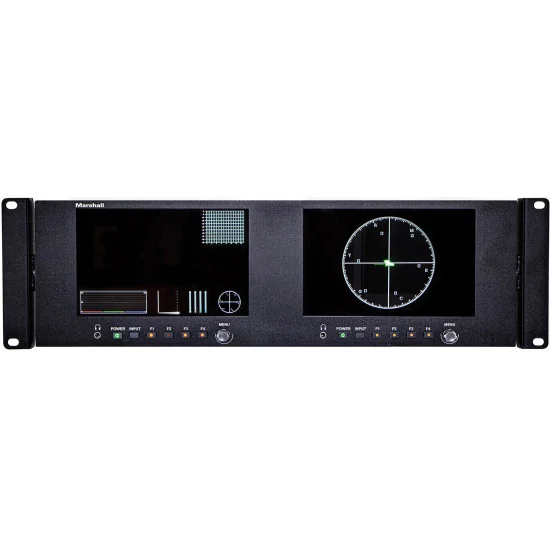

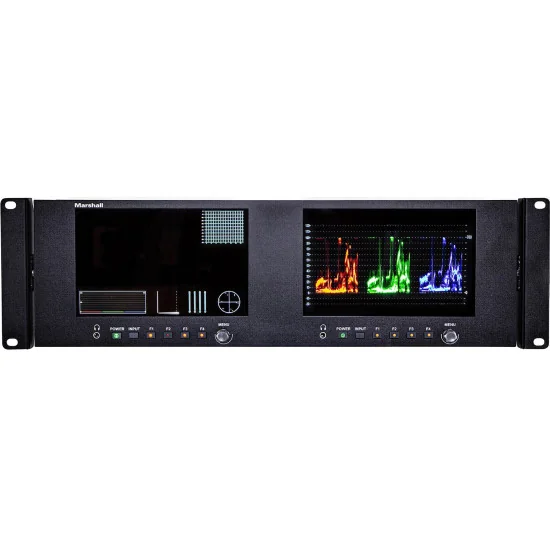

Côté étalonnage et contrôle qualité, le Marshall V-702W-12G-V2 embarque les outils qu'un opérateur sollicite : forme d'onde, vecteurscope, histogramme, fausses couleurs, focus peaking, mesure audio et un mode écran partagé qui place les corrections HDR, gamma et S-Log côte à côte pour une lecture avant-après en temps réel. Les LUT 3D utilisateur et une bibliothèque S-LUT se chargent par le port USB-A, et l'affichage du timecode VITC et LTC garde les prises synchronisées. Quatre boutons assignables par dalle placent les réglages courants à portée immédiate.
L'intégration en production passe par un tally rouge, vert et jaune à l'écran, piloté en GPI via le port D-Sub 15 broches ou par Ethernet, avec un contrôle complet de l'interface par l'application Marshall PCSet. L'audio embarqué SDI et HDMI s'écoute sur une prise casque de 3,5 mm, le firmware se met à jour depuis une clé USB, et la double alimentation — embase DC et entrée XLR 4 broches en 10,8 à 24 V pour environ 21 W — apporte la redondance qu'une installation broadcast attend d'un monitoring en rack.
Dans une régie de routage ou un car régie, chaque unité de rack compte, et le Marshall V-702W-12G-V2 réunit deux dalles LCD de sept pouces dans un châssis de 3 RU. Chaque écran affiche une définition de 1920 x 1200 au format 16:10, avec une luminosité de 450 cd/m² et un contraste de 1200:1. Les angles de vision de ±80° à l'horizontale comme à la verticale conservent une image fidèle même lue de biais dans une baie encombrée, et le rétroéclairage réglable préserve la justesse colorimétrique du plateau à la salle technique.
La connectique repose sur le 12G-SDI et le HDMI. Chaque afficheur reçoit un flux 12G/3G/HD/SD-SDI et une source HDMI, et chaque entrée dispose d'une sortie de bouclage : un signal se chaîne vers enregistreurs, multiviewers ou un second rack sans répartiteur. Les deux voies acceptent des résolutions jusqu'au DCI 4K (4096 x 2160) à 60p. L'entrée 12G prenant directement un flux UHD ou 4K natif, aucun convertisseur abaisseur ne s'intercale entre la caméra et la dalle, ce qui réduit la latence sur une commutation en direct et supprime un maillon susceptible de défaillir pendant une diffusion.
Côté étalonnage et contrôle qualité, le Marshall V-702W-12G-V2 embarque les outils qu'un opérateur sollicite : forme d'onde, vecteurscope, histogramme, fausses couleurs, focus peaking, mesure audio et un mode écran partagé qui place les corrections HDR, gamma et S-Log côte à côte pour une lecture avant-après en temps réel. Les LUT 3D utilisateur et une bibliothèque S-LUT se chargent par le port USB-A, et l'affichage du timecode VITC et LTC garde les prises synchronisées. Quatre boutons assignables par dalle placent les réglages courants à portée immédiate.
L'intégration en production passe par un tally rouge, vert et jaune à l'écran, piloté en GPI via le port D-Sub 15 broches ou par Ethernet, avec un contrôle complet de l'interface par l'application Marshall PCSet. L'audio embarqué SDI et HDMI s'écoute sur une prise casque de 3,5 mm, le firmware se met à jour depuis une clé USB, et la double alimentation — embase DC et entrée XLR 4 broches en 10,8 à 24 V pour environ 21 W — apporte la redondance qu'une installation broadcast attend d'un monitoring en rack.
Livraison dans toute l’UE pour 20 €, gratuite dès 1 000 €.
Boutique B2B réservée aux professionnels, prix HT.
Distribution et garantie officielles de l'UE.
Paiements en ligne sécurisés via Stripe.
Demande de devis via formulaire ou e-mail: avgear@avgear.shop
The Marshall V-702W-12G-V2 dual 7" LCD Display is a feature-packed, solution perfect for remote production trucks, fly-packs, control rooms, routing rooms and countless other video system applications. Based on the Marshall V-702W model, the 12G-SDI inputs provides low latency and eliminates the need for outboard down conversion.
Key features
Dual Full HD Screens
Two High-Definition screens with excellent color rendition and stability. Adjustable back light compensates for different viewing environments.
Split-Screen Comparison
Compare HDR, Gamma and S-Log scene corrections side-by-side. See "before and after" effect in real-time.
Great Off-Axis Performance
Excellent angle of viewing allows the user to position the rack in any number of physical locations.
Integrate the V-702W-12G-V2 Dual 7" 4K LCD Rackmount Monitor from Marshall Electronics into your routing room, control room, or studio for a feature-packed 4K monitoring solution. The dual 7" LCDs offer comprehensive image monitoring tools with 12G-SDI and HDMI connectivity. These inputs and loop output ports support up to DCI 4K60 video signals. A tally input port and USB-A port support the integration of the included tally kit and facilitate LUT upload. The monitor supports flexible power options thanks to its DC barrel and 4-pin XLR input ports.
V-702W-V2 specifications
| Display | |
|---|---|
| Number of Panels | 2 |
| Screen | 2 x 7" LCD |
| Chassis | 3 RU |
| Resolution | 1920 x 1200 |
| Aspect Ratio | 16:10 |
| Viewing Angle | Horizontal: +80° / -80° Vertical: +80° / -80° |
| Brightness | 450 cd/m² |
| Contrast Ratio | 1200 : 1 |
| Video Input / Output | |
| Video Input | 2 x 12G/3G/HD/SD-SDI 2 x HDMI |
| Video Loopout | 2 x 12G/3G/HD/SD-SDI 2 x HDMI |
| Input Formats | |
| SDI | SD: 480i 59.94 / 576i 50 HD: 720p 25 / 29 / 30 / 50 / 59.94 / 60 1080i 50 / 59.94 / 60 1080p 23.98 / 23.98sf / 24 / 24sf / 25 / 29.97 / 30 |
| 3G Level A | 1080p50 / 59.94 / 60 / 23.98 / 23.98sf / 24 / 24sf / 25 / 25sf / 29 / 29.97sf / 30 / 30sf 1080i 50 / 59.94 / 60 |
| 12G | 3840 x 2160p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 4096 x 2160p 23.98 / 24 / 25 / 29 / 30 / 50 / 59.94 / 60 |
| HDMI | 480i 59.94 / 480p 59.94 / 576i 50 / 576p 50 720p 25 / 29.97 / 30 / 50 / 59.94 / 60 1080i 50 / 59.94 / 60 1080p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 3840 x 2160p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 4096 x 2160p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 640 x 480 60 800 x 600 60 1024 x 768 60 1280 x 768 60 1360 x 768 60 1280 x 960 60 1280 x 1024 60 1400 x 1050 60 1600 x 1200 60 1920 x 1200 60 |
| Audio | |
| Audio In | Embedded audio from SDI and HDMI |
| Audio Output | SDI and HDMI embedded audio from 3.5mm headphone jack Embedded audio from SDI and HDMI loopout |
| Control | |
| Control | On-screen tally from 15-pin D-Sub port GUI control via Ethernet |
| Power | |
| Power Supply | DC 10.8~24V (Typical 12V), 21W (Typical) |
| Environmental | |
| Storage Temperature | -20°C ~ +60°C |
| Operating Temperature | 0°C ~ +50°C |
| Physical | |
| Dimensions | 481.8mm x 133.5mm x 61.4mm (19"W x 5.26"H x 2.42"D) |
| Weight | 2.43 kg (5.35 lbs) |
| Features | |
| Features | Color space, camera log (default log and user log), Gamma adjust, HDR, safety marker, aspect marker, center marker, marker color, scan modes, aspect ratio, H/V delay, check field, image freeze, image flip, waveform, vectorscope, peaking color, peaking level, false color, exposure level, histogram, time code, audio meter, 4 user defined function buttons |
