Roland VC-1-SC Convertisseur vidéo

Name: Roland VC-1-SC Convertisseur vidéo
Brand: Roland Pro AV
SKU: VC-1-SC
Price: 929.00 EUR
Availability: InStock

MPN: VC-1-SC

Prix : 929,00 €

Ventes à l'échelle de l'UE, facturation pour livraisons intracommunautaires exonérée de TVA.

Disponible chez le fournisseur (délai de livraison à confirmer)

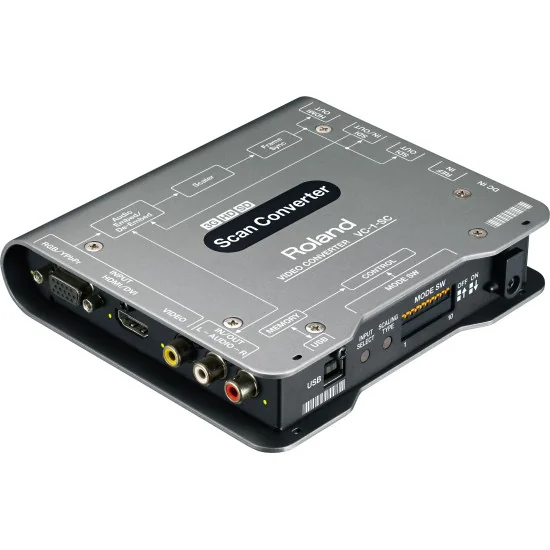

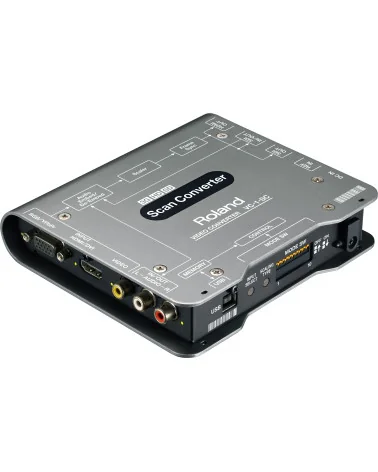

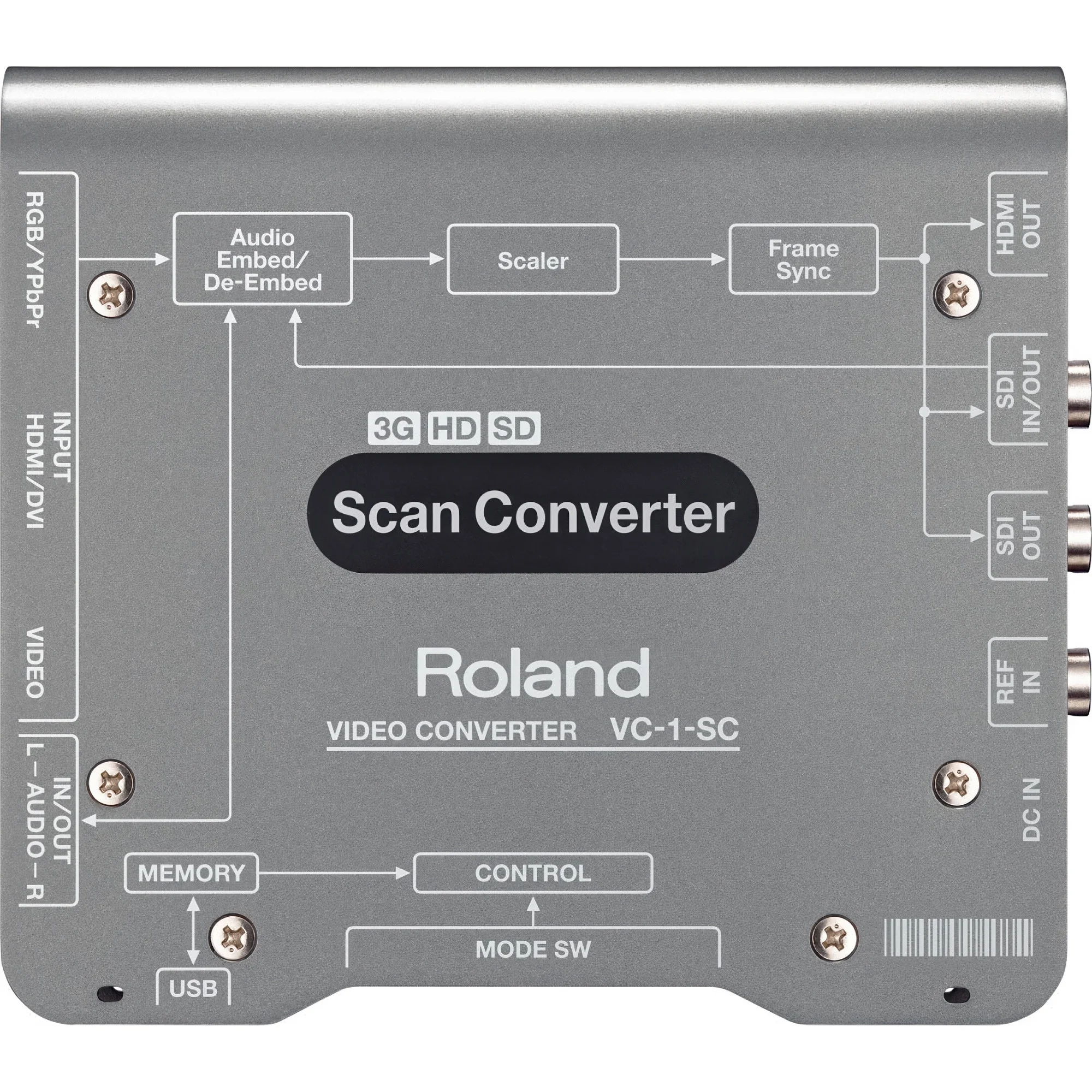

Roland VC-1-SC est un convertisseur et passerelle de formats pour flux SDI/HDMI/analogique. Il assure up/down/cross conversion, changements de cadence i/p et conversion d’aspect (Full, Letterbox, Crop, Dot-by-Dot). Avec 3G-SDI niveau A/B et I/O HDMI ainsi que RGB/Component (HD-15) et Composite, il normalise PC, caméras et lecteurs vers un 1080p/60 propre. Le scaler accepte VESA jusqu’à 1920×1200 (reduced blanking) et des formats SD/HD du 576i/50 au 1080/59.94p, pour des sources prêtes au mélange ou à la capture. Il accepte des formats PC de 640×480 à 1920×1200 RB, pratique pour postes et serveurs médias.

Un frame synchronizer avec entrée de référence (black burst, bi-level, tri-level) maintient une horloge commune sur les plateaux. Horloge stable réseau Le chemin SDI traite en 10-bit 4:2:2; le HDMI accepte 10-bit YCbCr 4:2:2 et 8-bit 4:4:4/RGB. Le re-clocking stabilise les liaisons SDI. Côté audio, l’unité offre embedding/de-embedding : router l’audio embarqué HDMI/SDI ou utiliser la paire RCA pour envoyer le programme vers une console, ou ré-insérer un signal externe.

Le pilotage via USB avec VC-1 RCS (PC/Mac) donne des réglages précis : choix de format, gestion skip/repeat entre 23.98/24/25/29.97/30/50/59.94/60, sélection de l’échantillonnage couleur et traitement sûr du HDCP (passe uniquement en HDMI ; SDI est coupé quand le contenu est protégé). Exemples : standardiser des portables pour murs LED, retours caméras stables aux écrans de scène, conformer du 4:3 en 16:9, ou désentrelacer du 1080i pour des encodeurs IP.

En production live, le Roland VC-1-SC agit comme hub compact résolvant les conflits de formats sans artefacts. Large I/O, timing rigoureux et traitement fin préservent la fidélité des sources tout en livrant un programme verrouillé aux mélangeurs, enregistreurs et encodeurs de streaming pour la télévision, le corporate et l’esport. Adapté aux tournées 24h.

Expédition vers l'UE

Livraison dans toute l’UE pour 20 €, gratuite dès 1 000 €.

Boutique B2B

Boutique B2B réservée aux professionnels, prix HT.

Achats en toute sécurité

Distribution et garantie officielles de l'UE.

Paiement sécurisé

Paiements en ligne sécurisés via Stripe.

Devis individuel

Demande de devis via formulaire ou e-mail: avgear@avgear.shop

Features:

3G (Level A&B) /HD/ SD SDI
HDMI In/Out
RGB/Component In
Composite In
HDCP Support
Built-in Frame Synchronizer and Scaler
Audio Embedding or De-Embedding
VC-1 RCS, PC/MAC Control Application
Up/Down/Cross, Frame Rate, I/P, and Aspect Ratio Conversion

Specs

INPUT CONNECTORS
SDI: Connector: BNC type x 1 (Combined use with SDI Out Connector), Signal Standards: SMPTE 424M (SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
HDMI: Connector: Type A (19 pins) x 1, Signal Standard: HDMI HDCP support (When an HDCP-applied signal is input, output from the SDI OUT connector is stopped)
RGB/Component: Connector: HD DB-15 type x 1, Signal Level: 1.0Vp-p (Y signal), 0.7Vp-p (R/G/B/Pb/Pr signals), 5VTTL (H/V signals), Impedance: 75 ohms
Composite: Connector: BNC type x 1, Signal Level: 1.0 Vp-p (Y signal), 0.286 V-p (C signal (NTSC)), 0.3 V-p (C signal (PAL)), Impedance: 75 ohms
Analog Audio: Connector: RCA phono type x 1 pair (L/R) (Combined use with Analog Audio Out Connector), Input Level: -6dBV, Maximum Input Level: +6dBV, Impedance: 22 k ohms
Reference: Connector: BNC type x 1, Impedance: 75 ohms, Signal Format: Black Burst, Bi-level, Tri-level

OUTPUT CONNECTORS
SDI: Connector: BNC type x 2 (One is Combined with SDI In Connector), Signal Standards: SMPTE 424M (SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
HDMI: Connector: Type A (19 pins) x 1, Signal Standards: HDMI HDCP support
Analog Audio: Connector: RCA phono type x 1 pair (L/R) (Combined use with Analog Audio In Connector), Input Level: -6dBV, Maximum Output Level: +6dBV, Impedance: 2.2 k ohms

INPUT FORMATS

SDI:
Connector: BNC type x 1 (Combined use with SDI Out Connector)
Signal Standards: SMPTE 424M (SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
Video Formats: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1920x1080/30PsF/29.97PsF/25PsF/24PsF/23.98PsF (Conforms to SMPTE 274M)
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p (Conforms to SMPTE 296M)
720x480/59.94i, 720x576/50i (Conforms to ITU-R BT.601-5)
Color Format: 10 bits YCC 4:2:2
Audio Format: Linear PCM, 24 bits, 48 kHz, 16 ch (Conforms to SMPTE 299M, SMPTE 272M-C)
*When frame synchronizer is engaged, CH 3-8 of HDMI and CH 3-16 of SDI audio output are not available.

HDMI:
Video Formats: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p
720x480/59.94p/59.94i, 720x576/50p/50i (Conforms to CEA-861-E)
PC Formats: 640x480/60/72/75/85Hz, 800x600/56/60/72/75/85Hz, 1024x768/60/70/75/85Hz, 1280x768/60/75/85/Hz, 1360x768/60Hz, 1152x864/75Hz, 1400x900/60/75/85Hz, 1280x960/60/85Hz, 1280x1024/60/75/85Hz, 1400x1050/60/75Hz, 1680x1050/60Hz, 1600x1200/60Hz, 1920x1200/60Hz Reduced blanking (Conforms to VESA DMT Version 1.0 Revision 11)
Color Format: 10 bits YCC 4:2:2, 8 bits YCC 4:4:4, 8 bits RGB 4:4:4
Audio Format: Linear PCM, 24 bits, 48 kHz, 8 ch

RGB/Component:
Video Formats: 1920x1080/60p/59.94p/50p/60i/59.94i/50i/24PsF/23.98PsF (Conforms to SMPTE 274M)
1280x720/60p/59.94p/50p (Conforms to SMPTE 296M)
720x480/59.94p/59.94i, 720x576/50p/50i
PC Formats: 640x480/60/72/75/85Hz, 800x600/56/60/72/75/85Hz, 1024x768/60/70/75/85Hz, 1280x720/60Hz, 1280x768/60/75/85/Hz, 1360x768/60Hz, 1152x864/75Hz, 1400x900/60/75/85Hz, 1280x960/60/85Hz, 1280x1024/60/75/85Hz, 1400x1050/60/75Hz, 1680x1050/60Hz, 1600x1200/60Hz, 1920x1080/60Hz, 1920x1200/60Hz Reduced blanking (Conforms to VESA DMT Version 1.0 Revision 11)

Composite: Video Formats: NTSC, PAL

PROCESSING
Audio Embed/De-embed: 2ch
Frame Synchronizer: Frame sync is activated when a reference signal is detected. When frame synchronizer is engaged, CH 3-8 of HDMI and CH 3-16 of SDI audio output are not available.
Resolution Conversion: Selectable Full/LetterBox/Crop/Dot-by-Dot Type
Frame Rate Conversion: Frame Skip/Repeat Type

OTHERS
USB: USB Type B (Hi-Speed USB) x 1
Power Supply: DC 9 V (AC Adaptor)
Operation Temperature: +0--+40 degrees Celsius
Accessories: AC adaptor, Power Cord, Rubber Foot x 4, Owner's Manual
Size: Width: 150 mm, Depth: 130 mm, Height: 30 mm, Weight: 500 g

Référence VC-1-SC

Fiche technique

Entrée vidéo: Component
Composite CVBS
HDMI
SDI
VGA
Sortie vidéo: HDMI
SDI
Entrée audio: HDMI Embedded
RCA
SDI Embedded
Sortie audio: HDMI Embedded
SDI Embedded
Résolution maximale de sortie: 1080p 50/60 fps
Échantillonnage de couleur de sortie: RGB 4:4:4 8-bit
YUV/YCbCe/YPbPr 4:2:2 10-bit
Scaler intégré: Oui
