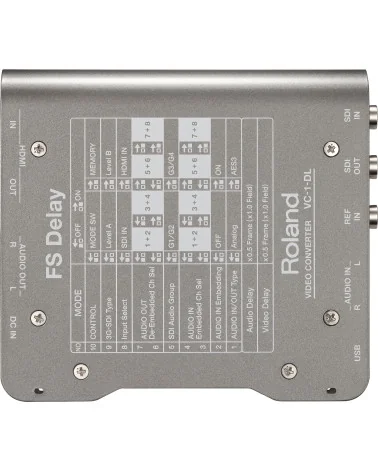

Roland VC-1-DL Convertisseur vidéo

Name: Roland VC-1-DL Convertisseur vidéo
Brand: Roland Pro AV
SKU: VC-1-DL
Price: 799.00 EUR
Availability: InStock

MPN: VC-1-DL

Prix : 799,00 €

Ventes à l'échelle de l'UE, facturation pour livraisons intracommunautaires exonérée de TVA.

Disponible chez le fournisseur (délai de livraison à confirmer)

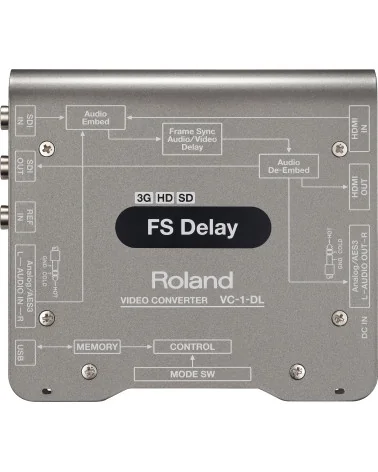

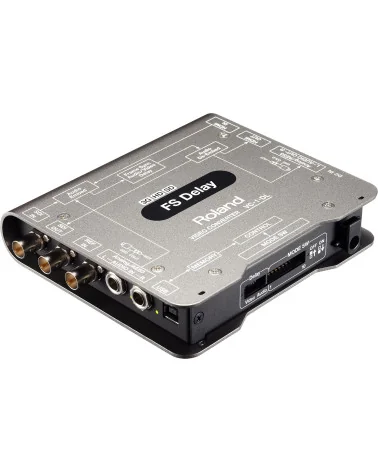

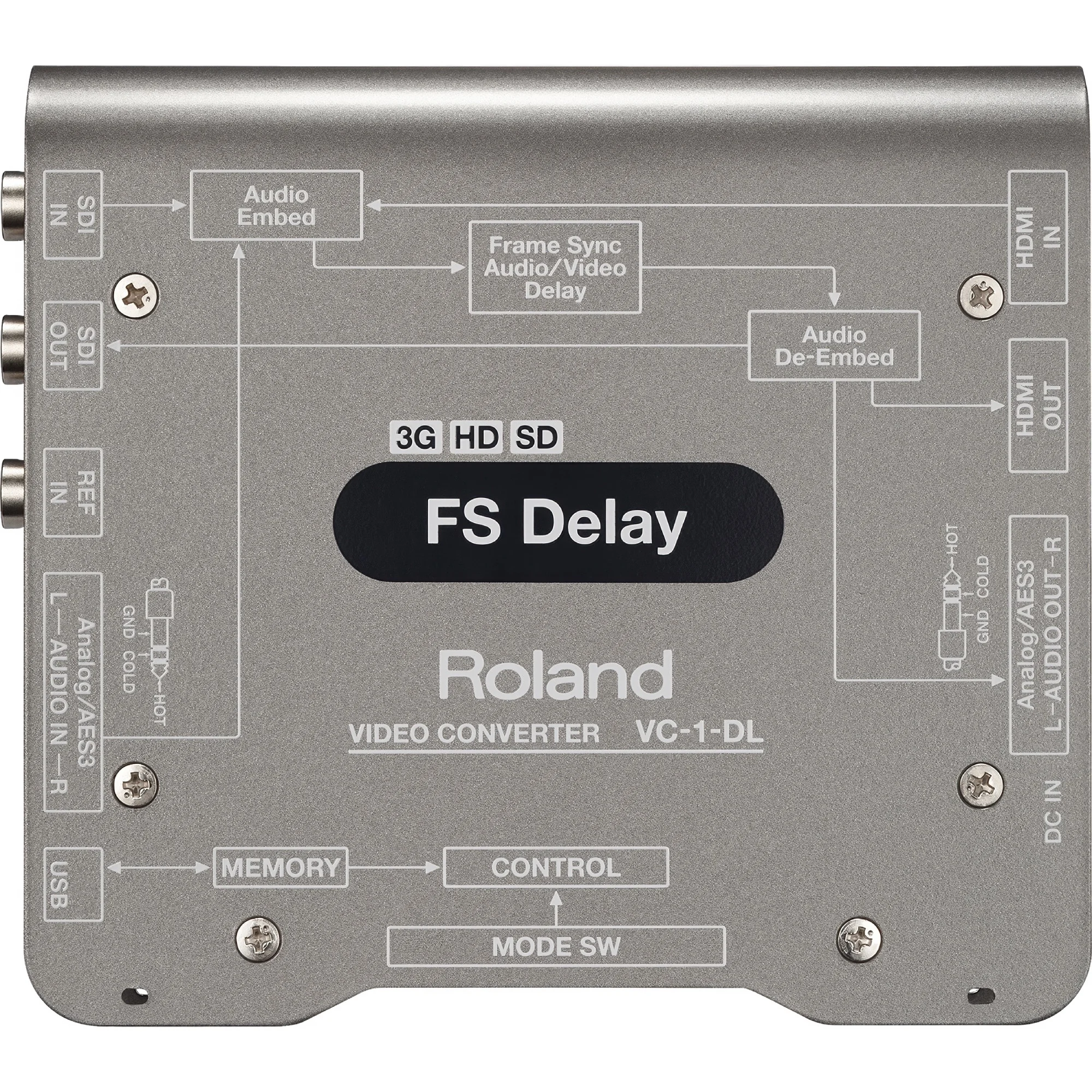

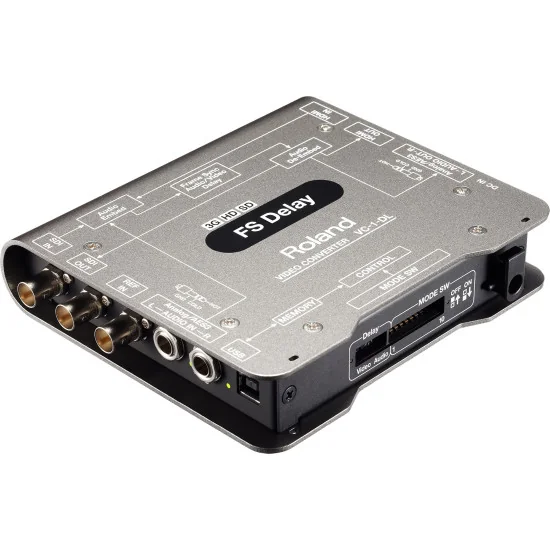

Roland VC-1-DL est un convertisseur SDI/HDMI bidirectionnel avec synchronisation d’image et délai audio/vidéo indépendants. Il traite les signaux 3G/HD/SD-SDI (Level A/B) et HDMI avec intégrité 4:2:2, sans artefacts. Le retard se règle de 0 à 9 demi-images (jusqu’à 4,5 images) pour la vidéo et pour l’audio, pour l’alignement de latence sur mélangeurs, processeurs LED et encodeurs.

La connectique comprend SDI In/Out, HDMI In/Out, audio symétrique sur jack 1/4 po (6,35 mm) et AES3 24 bits/48 kHz. L’insertion/extraction audio permet d’acheminer l’analogique ou l’AES vers HDMI/SDI sur les canaux 1/2, 3/4, 5/6 ou 7/8, ou d’extraire l’audio intégré vers les sorties analogiques/AES. L’entrée REF IN accepte le black burst et les synchros bi-/tri-niveau ; avec référence, le VC-1-DL fonctionne aussi comme synchroniseur d’images pour des sources instables ou asynchrones.

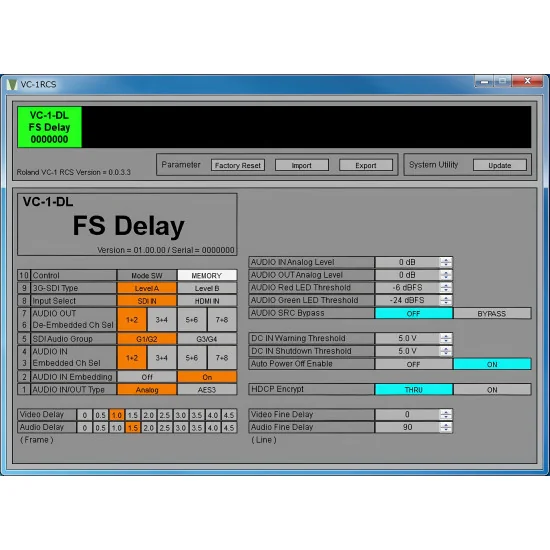

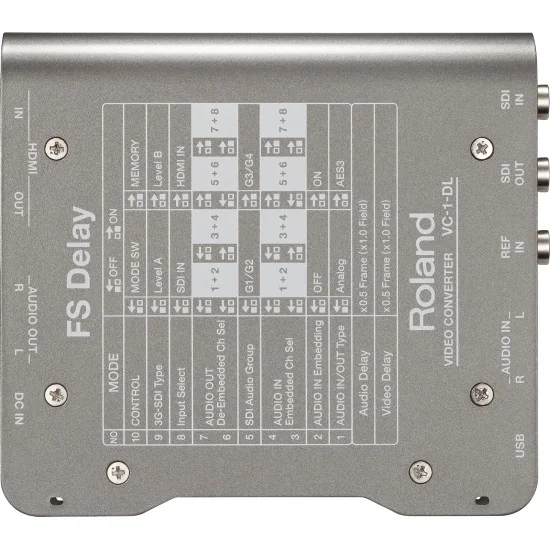

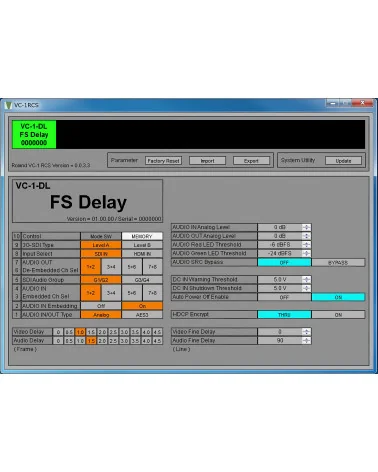

L’appareil est compatible HDCP : si un contenu protégé est détecté sur HDMI IN, seule la sortie HDMI reste active et les sorties SDI/audio se coupent. Un sélecteur à l’avant choisit 3G-SDI Level A/B ; des LED confirment SD/HD/3G et RGB/YCC côté HDMI. Pour un paramétrage poussé, connectez-vous en USB et utilisez VC-1 RCS pour mémoriser des presets, mapper les groupes audio et affiner le délai au sous-trame.

Applications : alignement de chaînes caméras vers des routeurs SDI/HDMI mixtes ; mise en phase de pipelines projecteur avec murs LED ; retard de programme audio pour la sonorisation ; insertion d’intercom/programme dans le SDI de contribution ; passerelle entre infrastructure SDI et moniteurs/enregistreurs HDMI. En production live, TV et streaming, le Roland VC-1-DL assure un timing précis, une conversion propre et une synchronisation fiable dans un format compact.

Expédition vers l'UE

Livraison dans toute l’UE pour 20 €, gratuite dès 1 000 €.

Boutique B2B

Boutique B2B réservée aux professionnels, prix HT.

Achats en toute sécurité

Distribution et garantie officielles de l'UE.

Paiement sécurisé

Paiements en ligne sécurisés via Stripe.

Devis individuel

Demande de devis via formulaire ou e-mail: avgear@avgear.shop

Roland VC-1-DL
In live production as you add more video components to a signal flow, latency is introduced. The VC-1-DL converter not only allows bidirectional conversion of SDI/HDMI but it also provides frame sync and delay adjustment of up to 9 fields (4.5 frames) for audio and video independently. This is helpful when keeping various types of cameras in sync as well as ensuring a projector stays in sync with an LED wall. In this way it is an indispensable tool live production, broadcast and recording applications.

HDMI to SDI Conversion
SDI to HDMI Conversion
Lossless Image Conversion
3G (Level A&B) /HD/ SD SDI
HDCP Support
Built-in Frame Synchronizer
Audio Delay - up to 9 fields (4.5 frames)
Video Delay - up to 9 fields (4.5 frames)
VC-1 RCS, PC/MAC Control Application
Selectable Channel for Embedded/De-Embedded Audio

Specs

INPUT
SDI Connector: BNC type x 1
HDMI Connector: Type A (19 pins) x 1
Analog Audio Connector: 1/4" TRS phone type ( balanced ) x 1 pair (L/R)
Digital Audio Connector: 1/4" TRS phone type ( balanced ) x 1 (Combined use with Analog Audio R ch Connector )
Reference Connector: BNC type x 1
Reference Signal Format: Black Burst, Bi-level, Tri-level
Reference Impedance: 75 ohms

PROCESSING
Video delay ( 0 to 4.5 frames ) Audio delay ( 0 to 4.5 frames ) Audio embedding Audio de-embedding

OUTPUT
SDI Connector: BNC type x 1
HDMI Connector: Type A (19 pins ) x 1
Analog Audio Connector: 1/4" TRS phone type ( balanced ) x 1 pair ( L/R)
Digital Audio Connector: 1/4" TRS phone type (balanced ) x 1 (Combined use with Analog Audio R ch Connector )

INPUT / OUTPUT FORMAT
SDI Input Signal Standards: SMPTE 424M(SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
SDI Input Video Forma: t1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i (Conforms to SMPTE 274M ), 1280x720/60p/59.94p/50p/30p/29.97p/25p (Conforms to SMPTE 296M ), 720x487/59.94i, 720x576/50i (Conforms to ITU-R BT.601-5 )
Audio Format: Linear PCM, 24 bits, 48 kHz, 16 ch *1 (Conforms to SMPTE 299M, SMPTE 272M-C)
HDMI Input Video Format: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i, 1280x720/60p/59.94p/50p/30p/29.97p/25p, 720x480/59.94i, 720x576/50i (Conforms to CEA-861-E)
HDMI Input Audio Format: Linear PCM, 24 bit, 48 kHz, 8 ch *1
SDI Output Signal Standards: SMPTE 424M (SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
SDI Output Video Format: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i (Conforms to SMPTE 274M ), 1280x720/60p/59.94p/50p/30p/29.97p/25p (Conforms to SMPTE 296M), 720x487/59.94i, 720x576/50i (Conforms to ITU-R BT.601-5 )
SDI Output Audio Format: Linear PCM, 24 bits, 48 kHz, 16 ch *1 (Conforms to SMPTE 299M, SMPTE 272M-C)
HDMI Output Video Format: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i, 1280x720/60p/59.94p/50p/30p/29.97p/25p, 720x480/59.94i, 720x576/50i (Conforms to CEA-861-D)
HDMI Output Audio Format: Linear PCM, 24 bit, 48 kHz, 8 ch *1

AUDIO INPUT / OUTPUT
Analog Audio Input Level: +4dBu
Analog Audio Maximum Input Level: +24dBu
Analog Audio Input Impedance: 110 ohms
Analog Audio Output Level: +4dBu
Analog Audio Output Impedance: 600 ohms
Digital Audio Output Signal Format: AES3, 16/24 bits, 32/48 kHz, 2 ch
Digital Audio Output Impedance: 110 ohms

OTHERS
USB Connector: USB Type B (Hi-Speed USB) x 1
Power Supply: DC 9V
Power Consumption: 8W
Operation Temperature: +0 to + 40 degrees Celsius
Accessories: AC adaptor, Power Cord, Rubber Foot x 4, Owner's Manual

SIZE AND WEIGHT
Width: 150 mm
Depth: 130 mm
Height: 30 mm
Weight: 500 g
